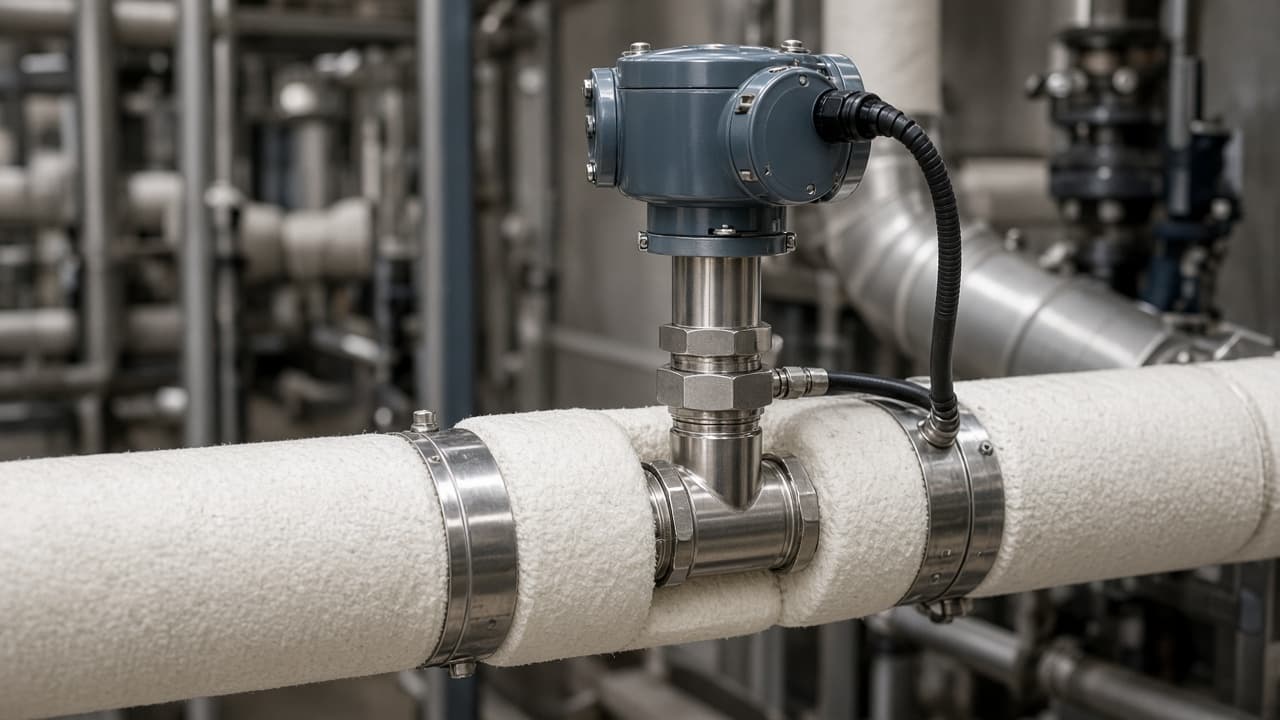

온도 루프는 두 가지 조용한 방식으로 실패한다. 센서가 배스에서는 정확해도, 써모웰이 너무 짧거나 사구간(dead zone)에 있거나 벽으로 열을 전도하면 라인의 유체 온도를 놓칠 수 있다. 이와 별도로, 침지에는 충분한 길이의 웰이라도 유동이 스템을 고유진동수 근처에서 여기하면 진동 위험이 된다.
이 글은 공정 배관·용기용 써모웰을 다룬다—노 파이로메트리가 아니며, 디슈퍼히터의 스프레이 혼합 문제도 아니다. 둘 다 감지 요소 위치에 민감하지만 주제는 다르다.
전자장치보다 침지

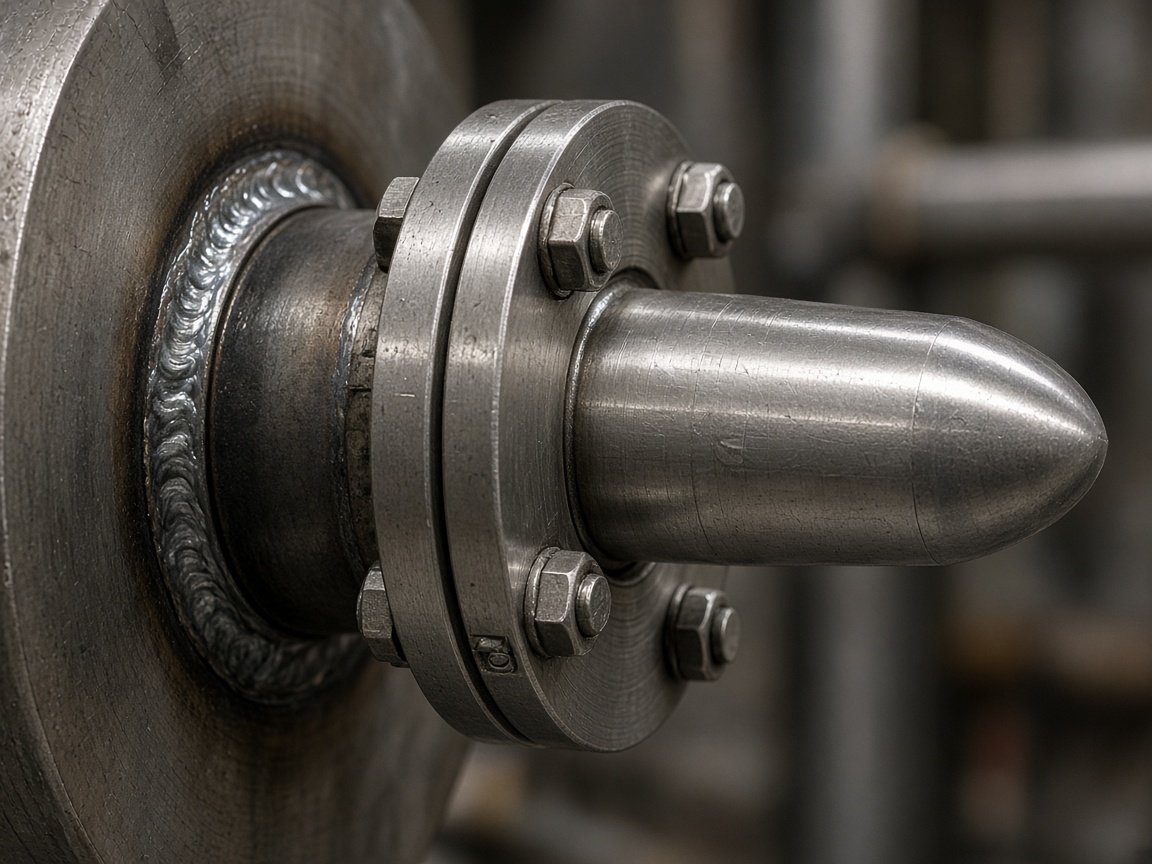

감지 요소는 팁을 통한 전도가 노즐·배관 벽으로의 전도보다 우세하도록, 웰의 충분한 부분이 흐르는 유체에 잠겨 있어야 한다. 산업 관행과 많은 OEM 설치 지침은 충분한 침지를 강조하고, 내벽만 겨우 넘는 웰을 피하라고 한다. 짧은 웰은 종종 지연되고 유체와 금속 온도 사이에 앉은 지시를 만든다. 운전원은 그에 맞춰 제어기 데드밴드를 넓히거나, 센서 기하 문제를 PID 튜닝 탓으로 돌린다.
위치도 중요하다. 성층화된 헤더, 부분 개방 밸브 근처, 피팅 후류의 웰은 벌크가 아니라 국소 흐름을 샘플한다. 웰을 몇 직경만 옮겨도 송신기를 바꾸는 것보다 제어 이야기가 더 바뀔 수 있다.
Wake 주파수와 기계적 건전성
써모웰을 지나는 유동은 와류를 방출한다. 방출 주파수가 웰의 고유진동수에 가까워지면 진동 진폭이 스템을 균열시키거나 접속부를 피로시킬 만큼 커질 수 있다. 써모웰 설계 표준(흔히 ASME PTC 19.3 TW 계열에서 논의)은 wake 주파수, 강도, 주파수비를 설계 점검으로 다룬다—이미 현장에서 실패한 웰 뒤의 선택적 서류가 아니다.
플랜트 실무 함의:
- “더 나은 침지”를 위해 웰을 길게 하기 전에 새 기하와 실제 유속 범위에 대한 진동 계산을 다시 한다.
- 공정 변경 후 유량을 올리고 기존 웰이 여전히 안전 주파수 대역에 있다고 가정하지 않는다.
- 파손된 웰 뒤에는 동일 예비를 달기 전에 근본 원인(진동, 부식, 설치)을 조사한다.
데이터시트에 넣을 것
태그 번호, 웰 재질, 삽입 길이, 공정 접속, 설계 유속·유체, 최근 wake 주파수 검토 일자는 계기 기록에 속한다. 문서화되지 않은 웰 뒤의 교정된 RTD는 측정 시스템의 절반일 뿐이다.
루프가 헌팅하거나 인근 기준 프로브와 도무지 맞지 않으면, 제어 서사를 다시 쓰기 전에 침지와 위치를 확인한다. 에너지는 유체에 있다. 웰은 센서가 그 에너지를 얼마나 보도록 허용하는지를 정한다.
