증기 배분 싸움은 DCS 추세에서 시작: 사용자 A 고유량, B 저유량, 보일러 부하가 맞지 않는다. 임펄스 라인은 깨끗. 히트트레이스 ON. 오리피스 플레이트는 12년 가동.
체크리스트 — 루프 재튜닝 전
| 단계 | 질문 | 예면 | |------|------|------| | 1 | 플레이트 방향 올바름(베벨 상류)? | 설치 수정, 튜닝 금지 | | 2 | 모서리 둥글거나 피트? | 플레이트 인출 예약 | | 3 | 베타 비가 원래 계산 내? | 유량 계수 재계산 | | 4 | 영유량에서 DP≈0? | 먼저 매니폴드/임펄스 | | 5 | 대체 미터·버킷 테스트 | 편향 정량 |

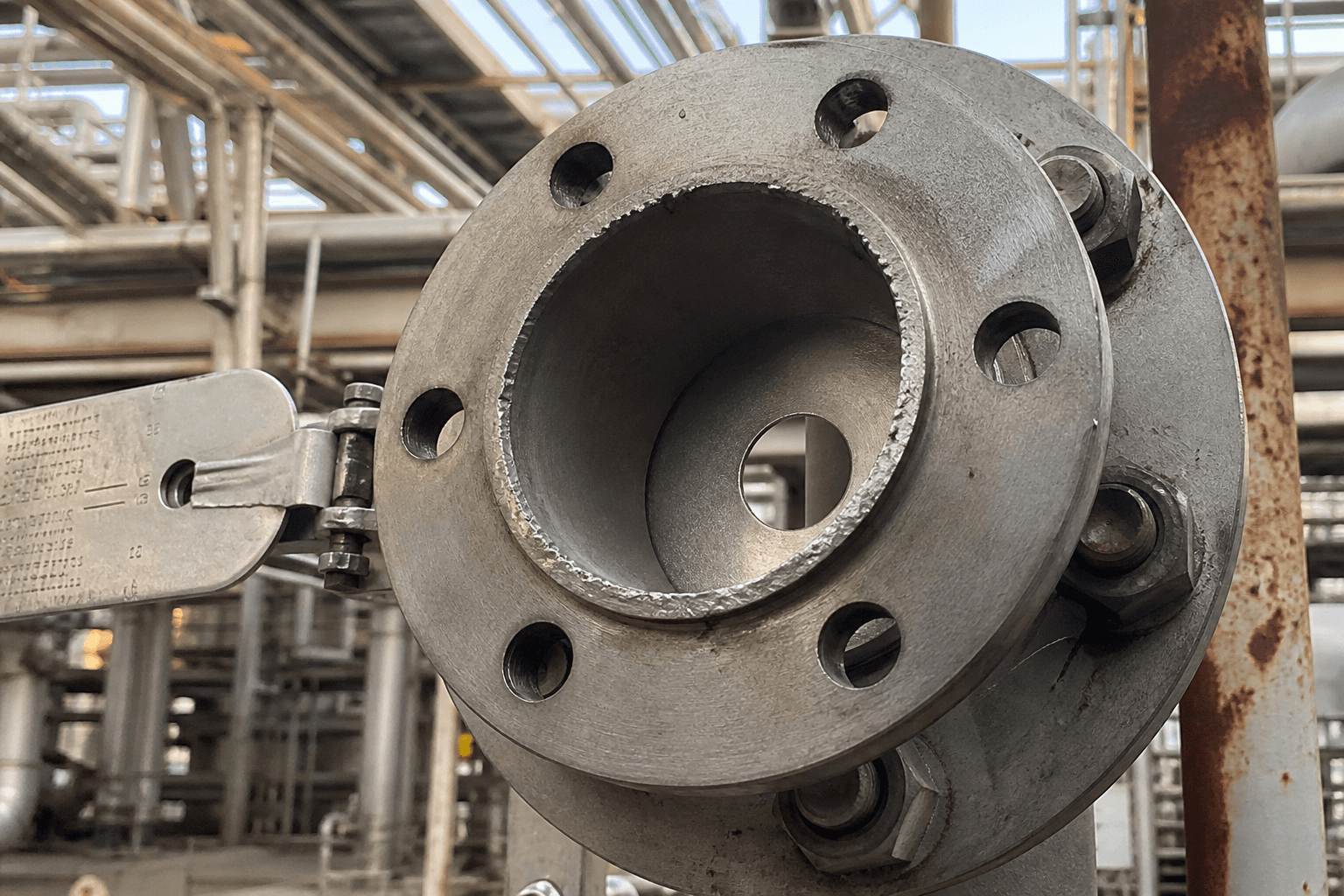

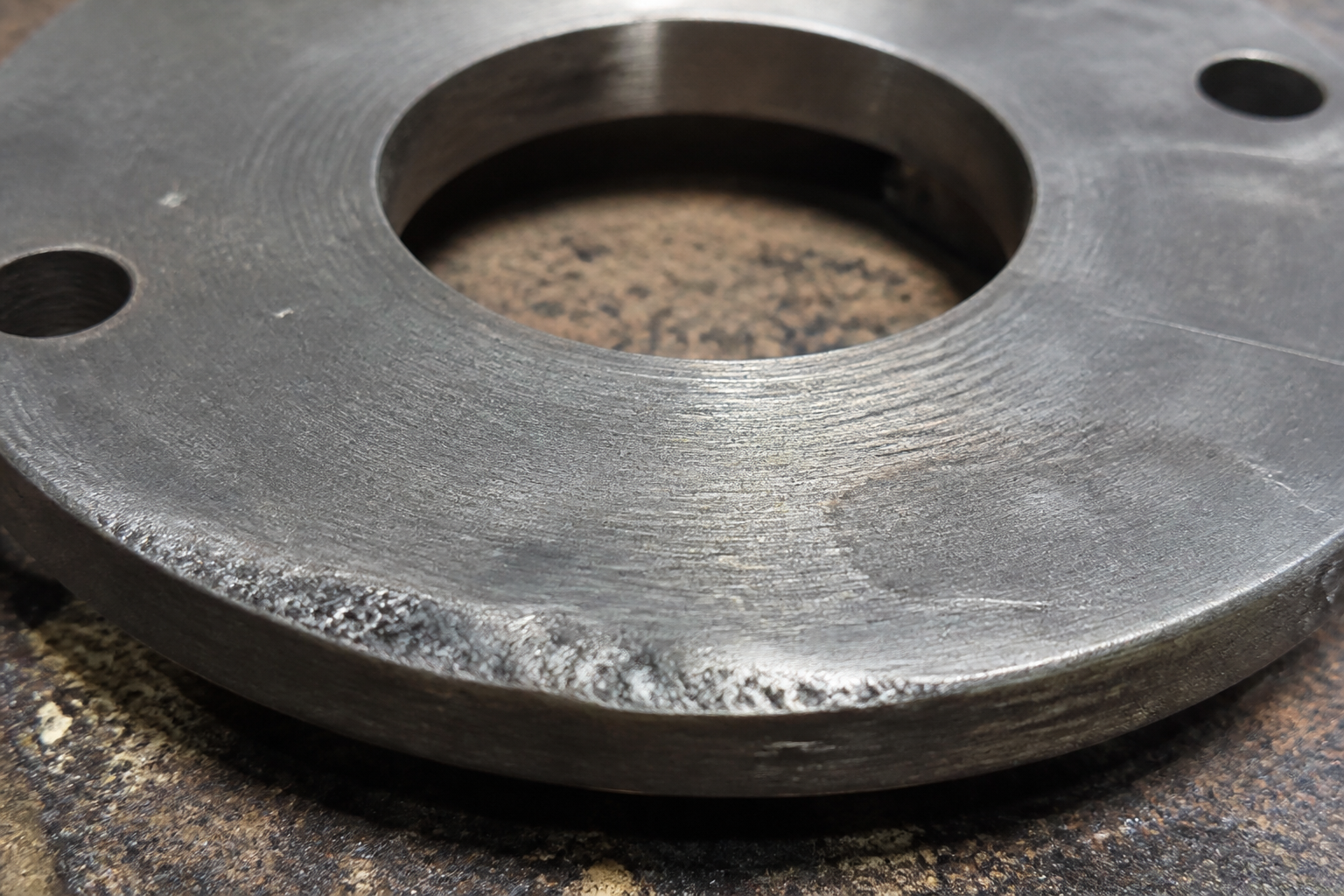

오리피스 유량은 날카로운 모서리 기하에 비례. 침식·캐비테이션이 모서리를 둥글게; 방출 계수가 높게 드리프트. transmitter는 1998 sizing sheet와 더 이상 맞지 않는 차압을 충실히 변환한다.
DP 임펄스 동결(겨울 레그), 스팀 트랩 모니터링, 디어레이터 산소가 아니다. 증기 측정의 1차 요소 마모다.
유지 실무
정지 점검: 모서리 반경, 플레이트 bow, tap 막힘, 개스킷 blow-by. 고속 서비스는 파국 누설뿐 아니라 일정 교체. historian에 플레이트 태그·베타·방출 계수 기록—transmitter range만이 아니라.
플레이트 교체 후 알려진 유량 점검 또는 탱크로리 미터로 루프 재개.
에너지 밸런스 회의가 물을 것
헤더 질량 밸런스 실패 시, 하류 사용자 탓하기 전에 마지막 플레이트 점검일을 물어라. 둥근 플레이트는 만들어지지 않은 증기를 발명한다.
