축 정렬은 종종 펌프·팬 작업의 마지막 시간으로 취급된다. 레이저를 세우고, 모터를 움직이고, PDF를 찍고, 기동한다. 소프트 푸트—하중을 안 받는 발, 부드러운 베이스, 배관 변형으로 비틀린 프레임—위에 앉아 있어도 PDF는 훌륭할 수 있다. 홀드다운 볼트가 마침내 토크되거나 케이스가 열팽창하면 축은 비용을 낸 정렬을 떠난다.
진동 메시 PdM 에세이가 아니고 회생 VFD 이야기도 아니다. 발에서 시작하는 기계 정렬 순서다.
레이저 전 소프트 푸트

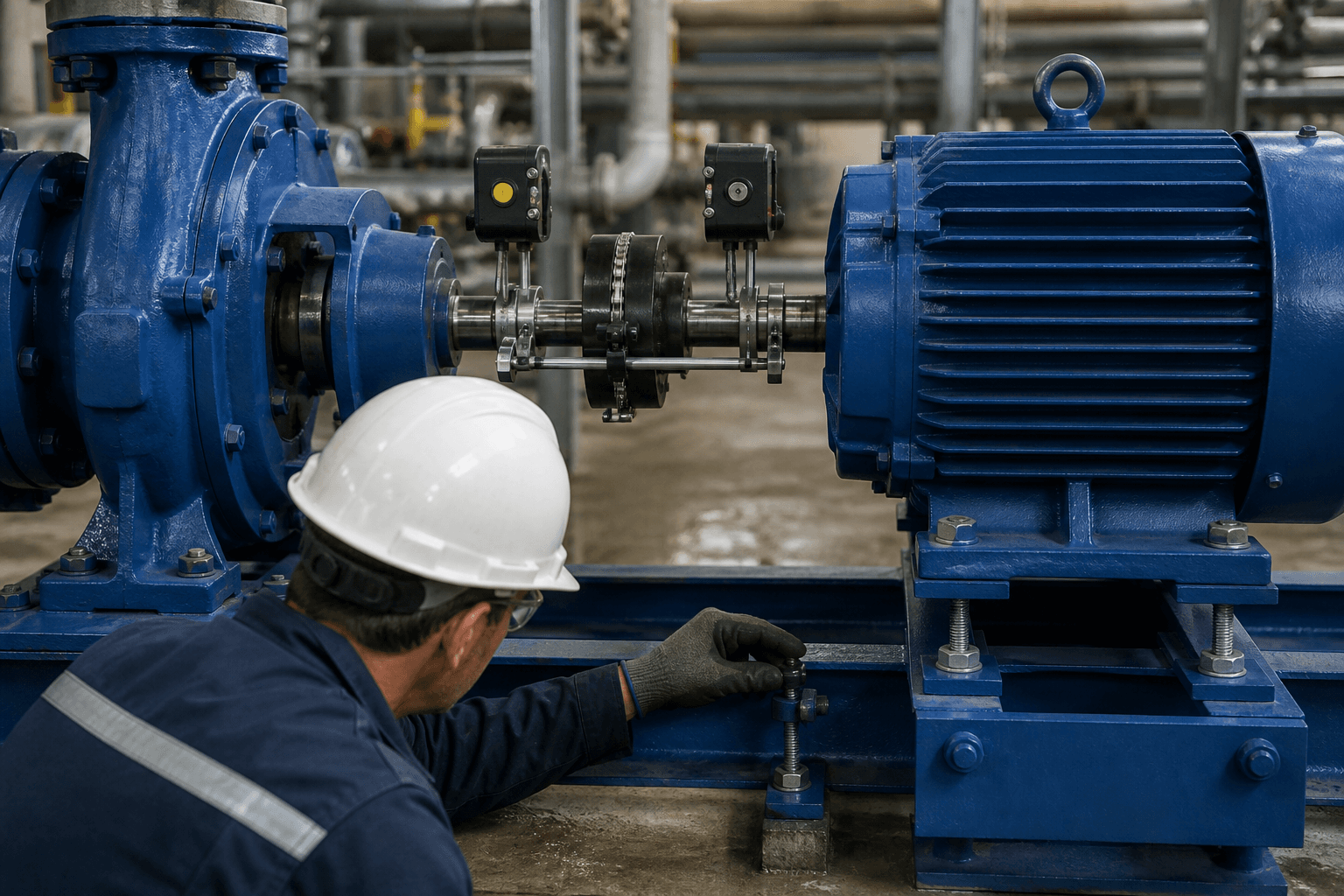

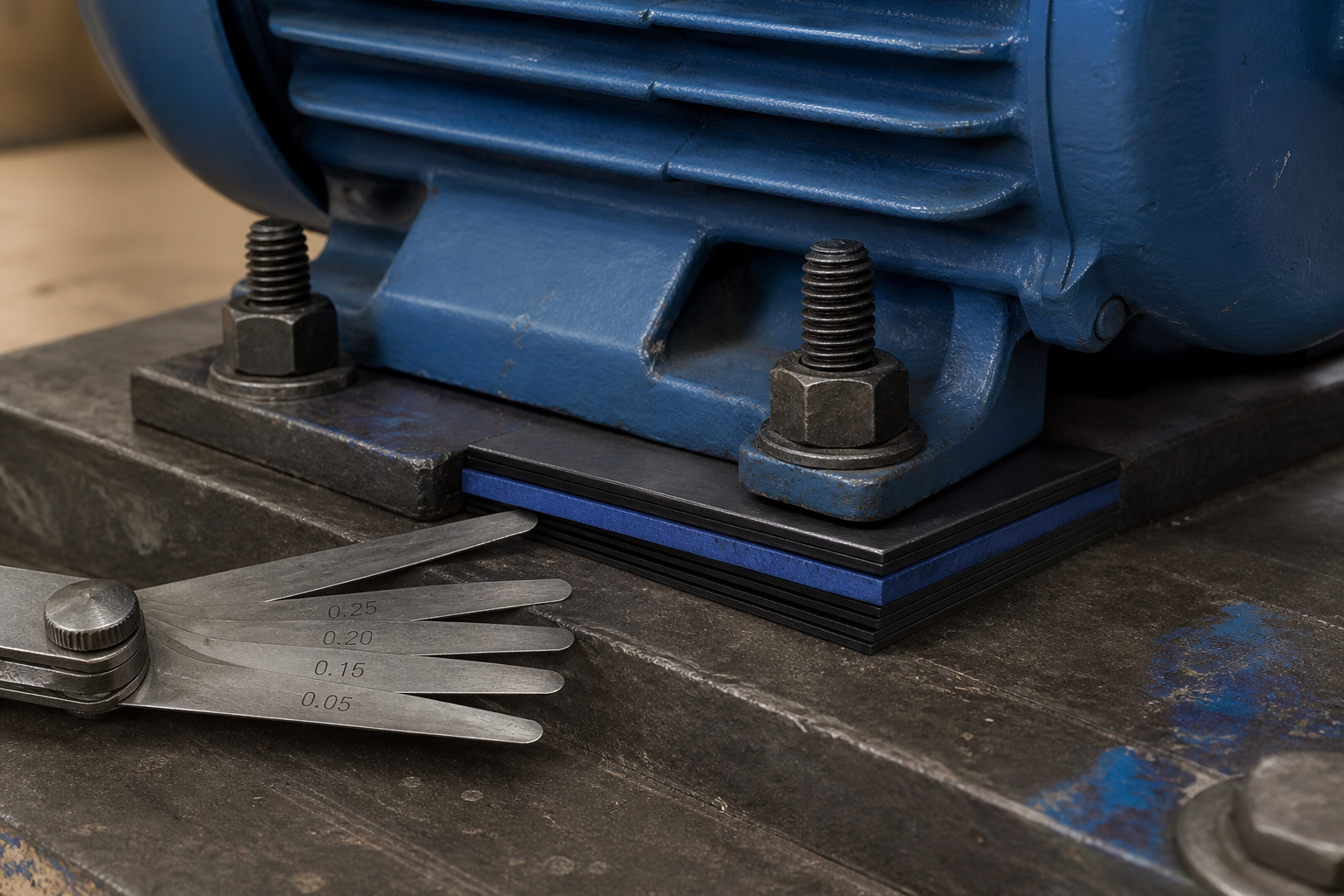

소프트 푸트는 기계 프레임이 네(또는 그 이상) 발에 안정히 앉지 않음을 뜻한다. 볼트를 통제된 패턴으로 풀며 각 발 아래 필러와 다이얼로 흔들림을 찾는다. OEM 한도까지 심을 넣어라. 레이저를 기쁘게 하려고 한 발 아래에 책을 쌓지 마라. 틈이 구조적이면 베이스나 발 가공을 고쳐라.
펌프의 배관 변형은 사촌이다. 커플링을 풀고 플랜지를 해방했을 때 축이 들리고 흔들리는지 보고, 모터의 수평·수직 이동을 믿기 전에 배관을 고쳐라.
레이저 보고서에 있어야 할 것
발견 시·복구 후, 소프트 푸트 결과, 볼트 토크, 고온 운전 시 열팽창 목표, 절차에 따른 커플링 결합/비결합 정렬 여부. 소프트 푸트 점검 없이 최종 숫자만 있는 보고서는 불완전하다.
가능한 한 운전 현실에 맞는 온도와 볼트 상태에서 정렬하라. 큰 성장이 예상되는 냉간 정렬은 올바른 오프셋이 필요하다—희망이 아니라.
첫 열 사이클 후
서비스가 요구하면 열간 재점검하라. 정렬 후 “수수께끼” 고진동 복귀 중 다수는 케이스가 뜨겁고 볼트가 조여진 뒤에야 나타나는 소프트 푸트나 배관 변형이다. 그 점검을 일정에 넣어라. 베어링이 알리기를 기다리지 마라.
레이저는 측정 순간의 상대 축 위치에 정직하다. 소프트 푸트가 그 순간이 운전 기계를 나타내는지 결정한다. 발을 먼저 고쳐라.
