다마신과 고급 인터커넥트 플로우는 전기화학 증착(ECD)을 용량 자산처럼 취급한다: 웨이퍼 인, 구리 아웃, 초록불. 수율 회의는 그다음 에지-두꺼운 링, 센터 기아, 또는 두 모듈 뒤 “CMP 오버폴리시”나 “에치 바이어스”처럼 보이는 피처 스케일 필 보이드를 발견한다. 플레이팅 베이에는 균일성을 통제 출력으로 증명하라는 요구가 없었다—로봇이 레시피를 끝냈다는 것만.
CMP 패드·컨디셔너 브리프는 평탄화 소모품을 소유한다. 웻벤치 적정은 에치/클린 배스를 소유한다. 포토레지스트 트랙은 코트 물류를 소유한다. 이 브리프는 그 하류 변명 앞의 게이트로 구리 ECD 배스·전기 정직성을 소유한다.
초록 램프가 증명하지 못하는 것
첨가제 패키지 상태. 액셀러레이터, 서프레서, 레벨러는 서로 다른 시계로 소모·분해된다. CVS(또는 동등) 트렌드를 무시하는 주간 “케미스트리 OK” 스티커는 설화다. 맹목적 탑업은 미세 피처를 스크랩하는 일시적 필 창을 만든다.
애노드·콘택트 완전성. 소모된 애노드, 피막 콘택트, 불균일 웨이퍼 클램프 콘택트는 전원이 여전히 지령 암페어를 보고하는 동안 국소 전류밀도를 바꾼다. 레시피는 달렸다. 맵은 달리지 않았다.

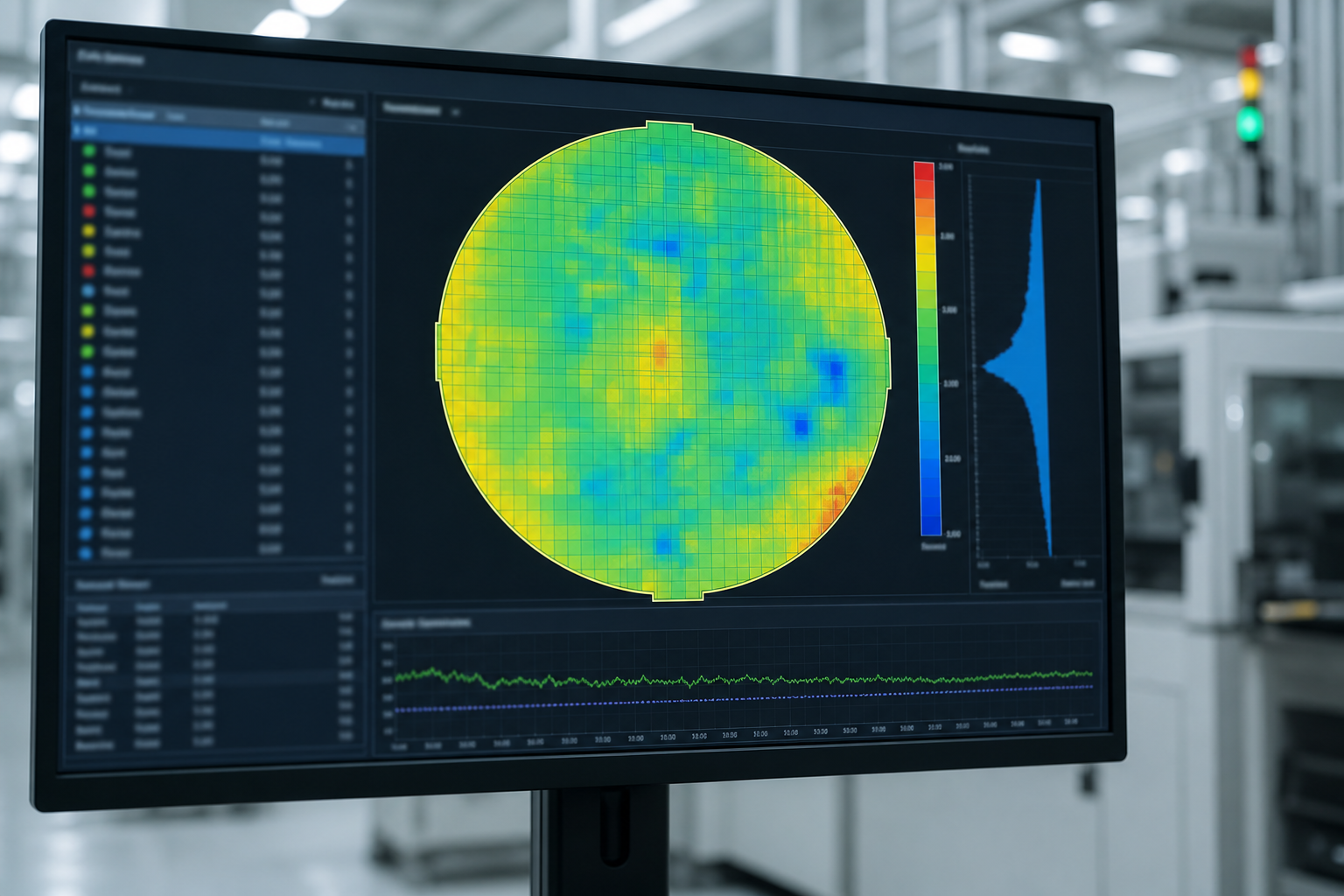

유량·물질전달. 순환율, 필터 차압, 한 사분면에서 죽은 교반은 누군가가 유량 스키마를 계측 히트맵에 겹치기 전까지 무작위로 보이는 두께·보이드 서명을 만든다.
피처 스케일 vs 웨이퍼 스케일. 쿠폰에서 되는 슈퍼필도 스크라이브와 에지 다이 수율을 먹는 웨이퍼 에지 익스클루전을 남길 수 있다. 평균 두께만 보는 SPC는 다음 모듈을 죽이는 방사 기울기를 숨긴다.
팹이 실제로 돌리는 제어 루프
| 신호 | 왜 일급인가 | 무시 시 전형 실패 | |------|-------------|-------------------| | 첨가제 assay / CVS 트렌드 | 소모와 오염을 분리 | “정상” 탑업 후 급작 필 보이드 | | 배스 금속·산 균형 | 플레이팅 레이트 엔벨로프 설정 | 정류기 탓으로 돌리는 드리프트 | | 애노드 질량 / 콘택트 저항 | 전류 분포 보호 | 애노드 교체 후 에지-두꺼운 맵 | | Recirc ΔP & 유량 | 물질전달 확인 | 초록 툴 상태의 사분면 기아 | | 웨이퍼 내 두께 맵 SPC | CMP 변명 전에 기울기 포착 | 두 툴 뒤 오버폴리시 스크랩 | | 레시피+케미+하드웨어 MoC | 계보 정직 유지 | 세 번의 조용한 변경 후 “같은 레시피” |
Disposition 규율
두꺼운 에지를 CMP 공정 창에 대한 서면 예산 없이 “CMP가 가져간다”로 disposition하지 마라. 큰 첨가제 스파이크 후 짧은 모니터 웨이퍼 캠페인 없이 배스를 릴리즈하지 마라. 콘택트 저항 트렌드가 열린 티켓인데 플레이팅 전류를 상수처럼 다루지 마라.
익명 로직 팹은 세 ECD 챔버에서 에지-두꺼운 구리 맵이 나온 뒤 이틀 주간 CMP 패드 수명을 쫓았다. 패드는 괜찮았다. 한 챔버에 부분 피막 애노드 세트와 바이패스 직전 필터가 있었고, 평균 두께 SPC는 한계 안이었는데 방사 범위는 두 배가 됐다. 수정은 새 컨디셔너 SKU가 아니라—애노드·여과 MoC였다.
경계
특수가스 네온/헬륨 이야기는 실린더 물류를 소유한다. ESC 헬륨은 척 냉각 누설을 소유한다. 챔버 시즈닝은 웻클린 후 첫 웨이퍼 효과를 소유한다. 이 페이지는 ECD 구리를 처리량 램프가 아니라 두께·필 공정으로 소유한다.
다음 모듈의 스크랩 맵이 플레이팅 라디얼처럼 보이면 맵을 믿어라. CMP 레시피를 다시 쓰기 전에 배스와 전류 경로를 물어라.
