06:40 — 공정 헤더 과열 고알람. 오퍼레이터가 스프레이를 연다. 온도가 떨어진다. 알람이 해제된다. 시프트 노트: “attemperator hunting; 지켜보라.”

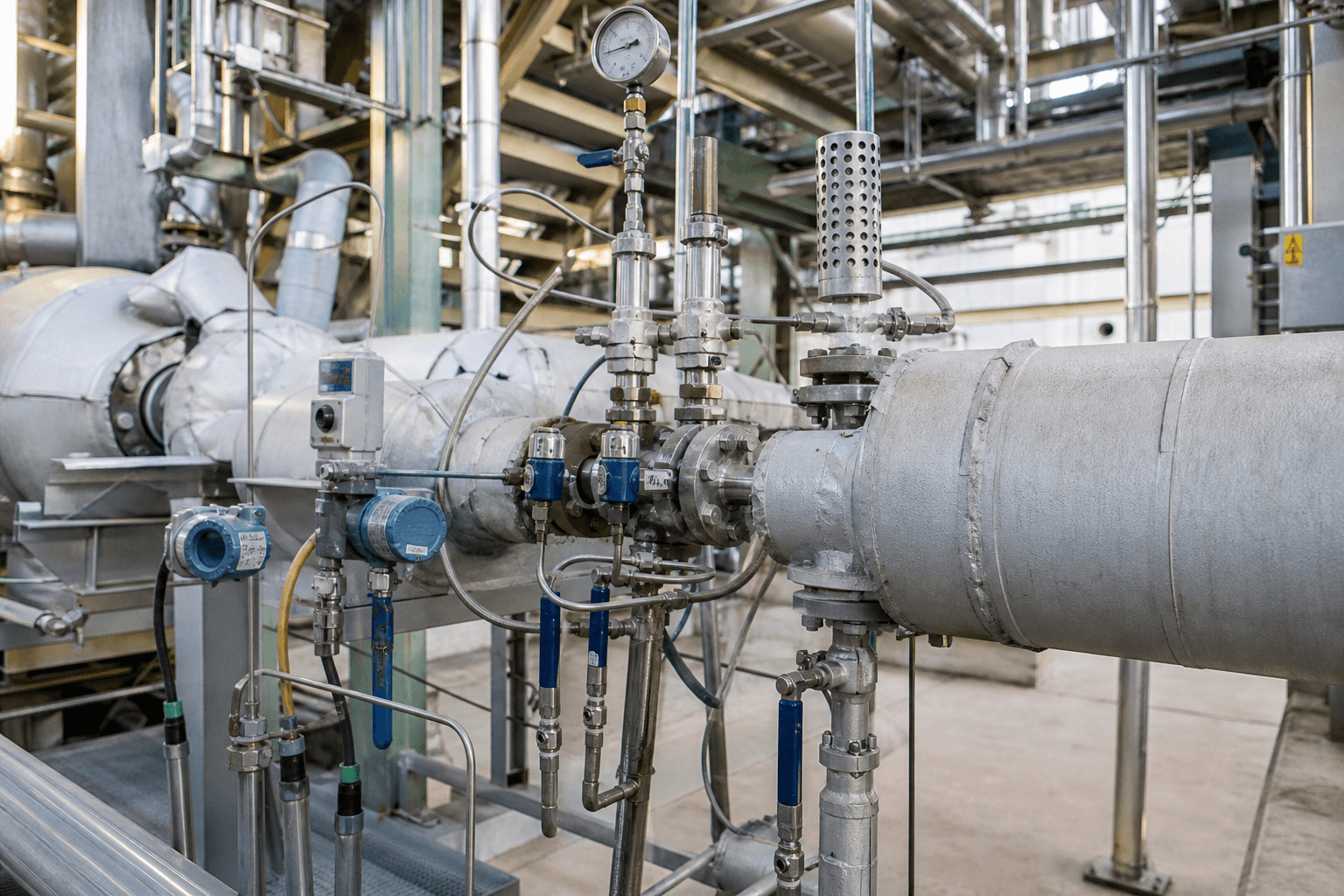

09:15 — 같은 헤더. HMI상 온도는 안정적으로 보인다. 현장 워크가 스프레이 밸브의 거친 사이클링을 찾는다. 하류 드레인 포트가 도면 예상보다 따뜻하다. 누군가 습증기를 의심한다.
14:50 — 부하 스윙 후 고배기 수분으로 터빈 트립. 조사: 혼합 불량 구역의 제어 열전대, 부분 막힌 노즐, 마지막 아웃티지 스티커 이후 청소되지 않은 스프레이수 스트레이너.
스팀트랩 프로그램은 배관의 응축수 손실을 소유한다. 디에어레이터 브리프는 급수 산소를 소유한다. 오리피스 침식은 증기 측정의 1차 요소 마모를 소유한다. 이 일기는 혼합과 감지가 정직할 때 물을 온도로 바꾸는 장치로서 스프레이 attemperator / desuperheater를 소유한다.
제어 루프가 요구하는 것

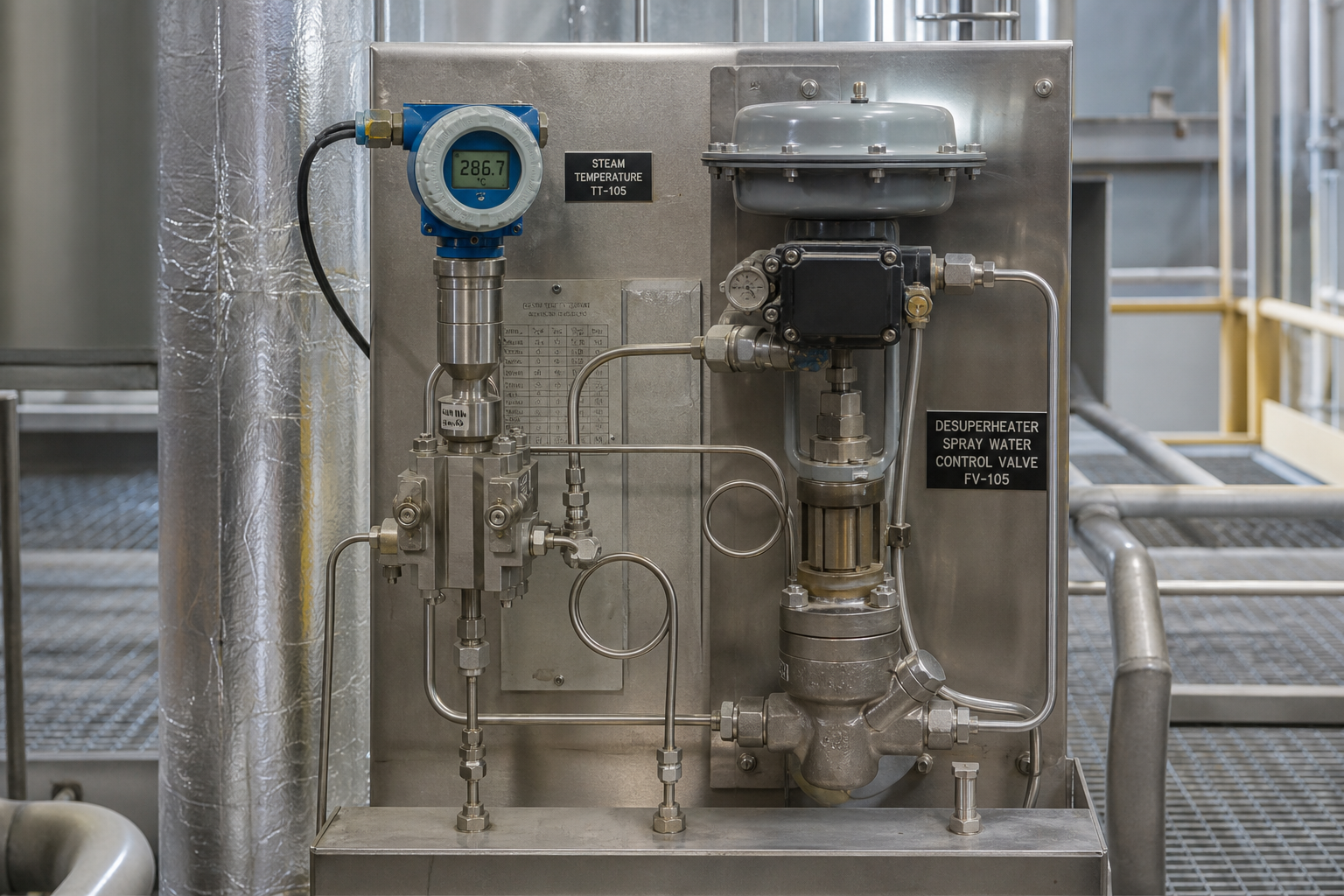

스프레이 물은 제어 센서 전에 미립화·혼합·증발해야 한다. 성층류에 앉은 써모웰은 벌크가 필요한 것보다 많거나 적은 물을 지령한다. 밸브 위치는 보이지만 막힌 노즐 패턴은 안개 대신 제트를 낸다. 느린 센서는 오퍼레이터가 금속 온도가 이미 움직일 때까지 데드밴드를 넓혀 “해결”하는 오실레이션을 만든다.
트래블러에 있어야 할 증거
- As-found 노즐 점검과 스트레이너 차압—밸브 스트로크 테스트만이 아님.
- P&ID상 센서 위치 대비 혼합 길이; 스풀 변경 후 현장에서 검증.
- 스프레이수 수질과 온도: 차갑고 더러운 물은 노즐 막힘과 열충격 이야기를 키운다.
- 밸브 트래블 대 증기 유량·출구 온도 트렌드—hunting은 성격이 아니라 진단이다.
정상 부하에서 PV가 설정점 근처에 있었다고 “온도 제어 OK”를 기록하지 마라. 계획된 부하 변경으로 기록된 스프레이 수요와 설명할 수 없는 드레인 열 없이 루프를 증명하라.
보일러가 증기를 만든다. Attemperator는 헤더가 증기를 받는지, 외로운 써모웰의 일기예보를 받는지를 결정한다.
