Etch odasından çıkan bir wafer, entegrasyon mühendisinin belirttiği wafer olarak kalmaz. Yüzey kimyasal olarak bitmemiştir: açık bağlar, artık halogen, polimer ve film ile koridor havasına göre dakikalar veya saatler içinde çekirdeklenen doğal oksit. Sonraki biriktirme veya ıslak adım yalnızca bir zaman penceresi içinde var olan bir yüzeye yazılır. Pencere kaçarsa lot yine koşar. Kusur haritası sort’ta haftalar sonra karakter değiştirir.
Fab’lar Q-time’ı planlamacıların müzakere ettiği bir MES notu sanır. Lojistik metriğin proses sözleşmesini yemesi böyle olur.
Saatin zamanladığı
Metal etch’ten sonra kalan klor veya brom ile nem korozyon olur. Dielektrik etch’ten sonra polimer ve flor kalıntıları bir sonraki filmin çekirdeklenmesini değiştirir. Tamamlanmamış bir photoresist strip’ten sonra sonraki implant veya biriktirme bir karbon cilt miras alır. Bunların hiçbiri dört FOUP’luk elverişli bir tekneyi beklemez.

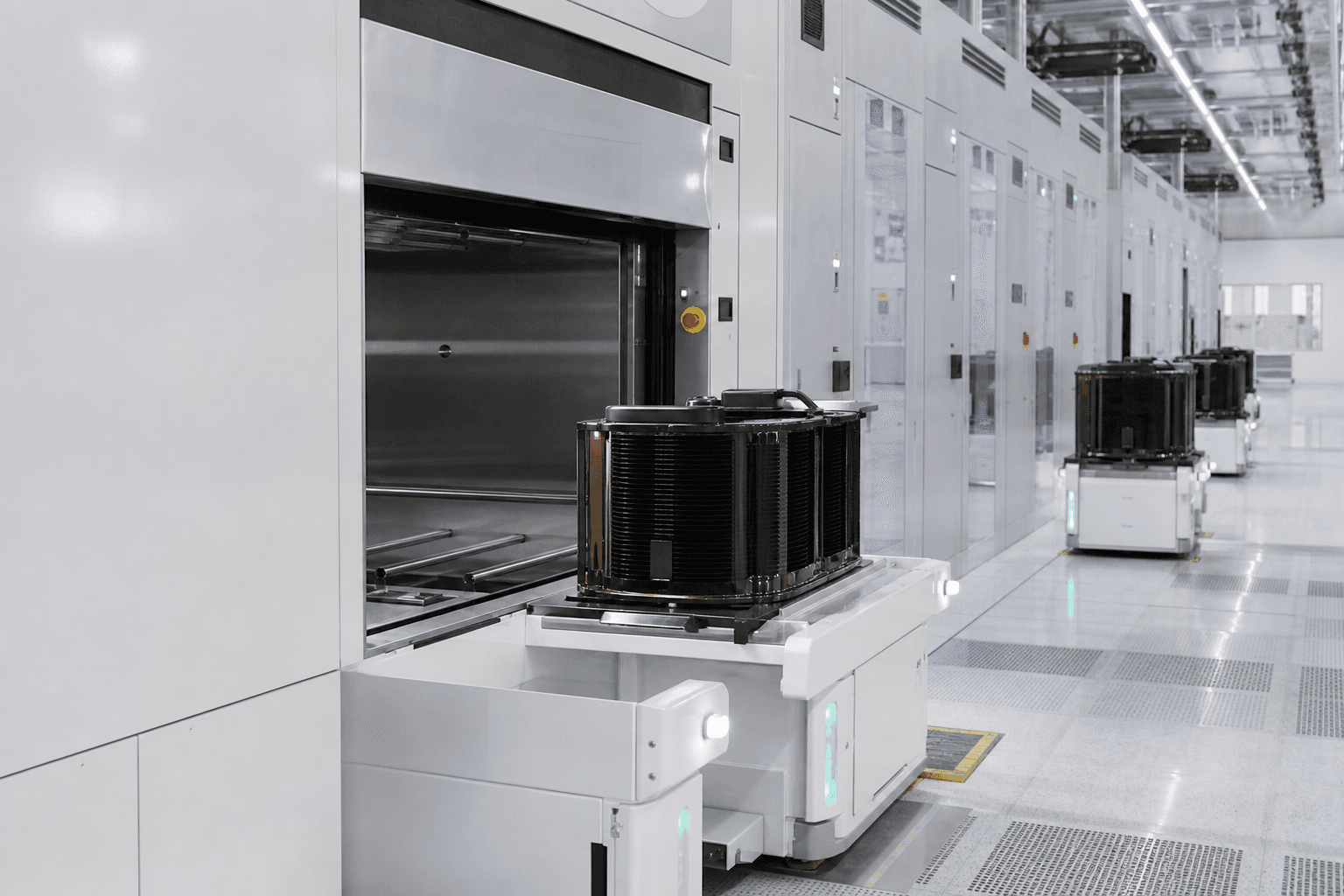

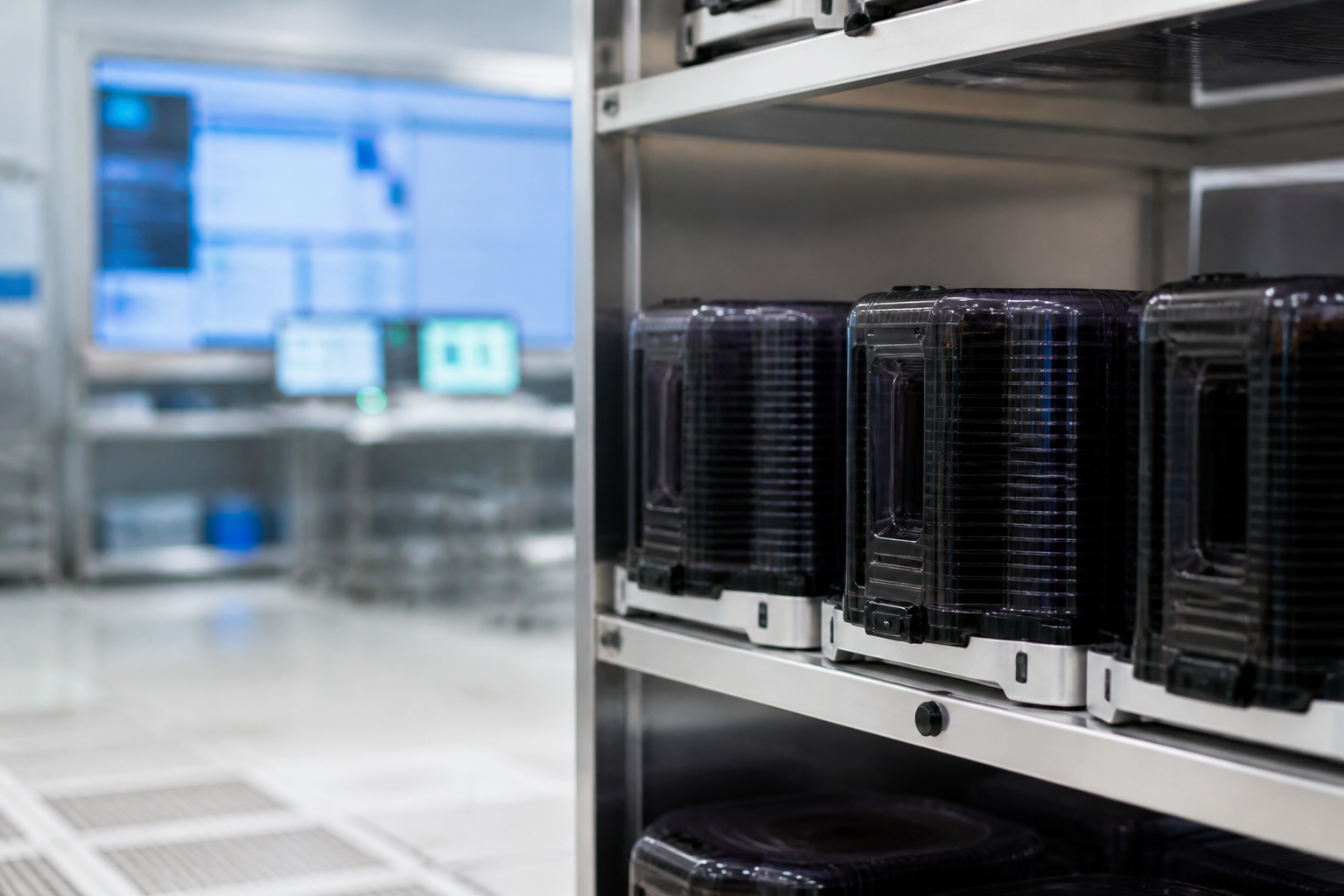

Saat, wafer proses modülünün kontrollü ortamını terk ettiğinde başlar—MES lotu hareket ettiğinde değil, operatör FOUP’u stokerde taradığında değil. Araç "proses tamam" basar ve AMHS sıkışık diye FOUP loadport’ta kırk dakika oturursa o kırk dakika Q-time’dır. Loadport beklemesini gizleyen sevkiyat ekranları saat hakkında yalan söyler.
İnhibit, panodan üstündür
WIP ekranında yalnızca sarı rozet boyayan bir Q-time limiti, yüksek öncelikli lot geciktiğinde ilk seferde muaf tutulur. İşleyen kontrol sert inhibittir: sonraki araç, aşılan dakikaya ve POR’a bağlı belgelenmiş bir kurtarma—yeniden temizleme, yeniden etch, strip veya hurda kararı—olmadan lotu kabul etmez.
Kurtarma genel değildir. Çok uzun oturan bakır açık bir yüzey, "çok uzun oturan poly yüzeyle aynı" değildir. Her Q-time spec kurtarmayı, kanıtlayan metrolojiyi ve muafiyeti kimin imzalayabileceğini adlandırmalıdır. "AMHS gecikmesi" için sürekli muafiyet spec değildir. POR’da bir deliktir.
Tartışılacak yer değil ölçülecek yer
Üç zaman damgası kaydedin: modül tamam, FOUP ayrılma, sonraki modül start. Verimi öldüren boşluk çoğu zaman kimsenin sahip olmadığı ortadakidir. AMHS lot hareket süresini raporlar; proses mühendisliği yüzey kimyasını sahiplenir. Bu iki örgüt aynı saat alanını paylaşmazsa Q-time kullanım diye açıklanmaya devam eder.
Koridordaki havadaki moleküler kirlilik, etch reçetesi değişmeden pencereyi daraltabilir. Geçen çeyrekte güvenli olan Q-time, iki koridor ötede bir resist değişimi veya nemlendirici sapmasından sonra otomatik güvenli değildir. Pencereyi, ortam veya gelen film yığını değişince yeniden nitelendirin—yalnızca verim krizi gelince değil.
Eşleştirme ve verim toplantısının sorması gereken
Bir lot "hep bu imzayı gören" biriktirme aracına yüklenmeden önce, lotun bir önceki adımın Q-time’ını aşıp aşmadığını sorun. Uzun post-etch beklemesi olan lotlarda kümelenen bir biriktirme sapması duş başlığı sorunu değildir.
Kullanım gerçek bir kısıttır. Yüzey de öyledir. Yalnızca birincisini ölçen bir fab meşgul bir etch filosu ve DOE ile bir türlü örtüşmeyen gizemli bir film kusur ailesi tutar.
