Plazma etch ve CVD reçeteleri wafer'ın bilinen bir sıcaklıkta oturduğunu varsayar. Bu varsayım oda duvarındaki bir pirometre okuması değildir. Elektrostatik chuck'ın (ESC) wafer'ı tutması ve seramik yüzde, soğutulan kaideye ısıyı bağlamak için oluklarda akan birkaç on torr helyumdur. Helyum beslemesi dürüstse, wafer içi sıcaklık kontrollü bir değişkendir. Değilse araç yine "wafer klempli" der ve lot yine biter.

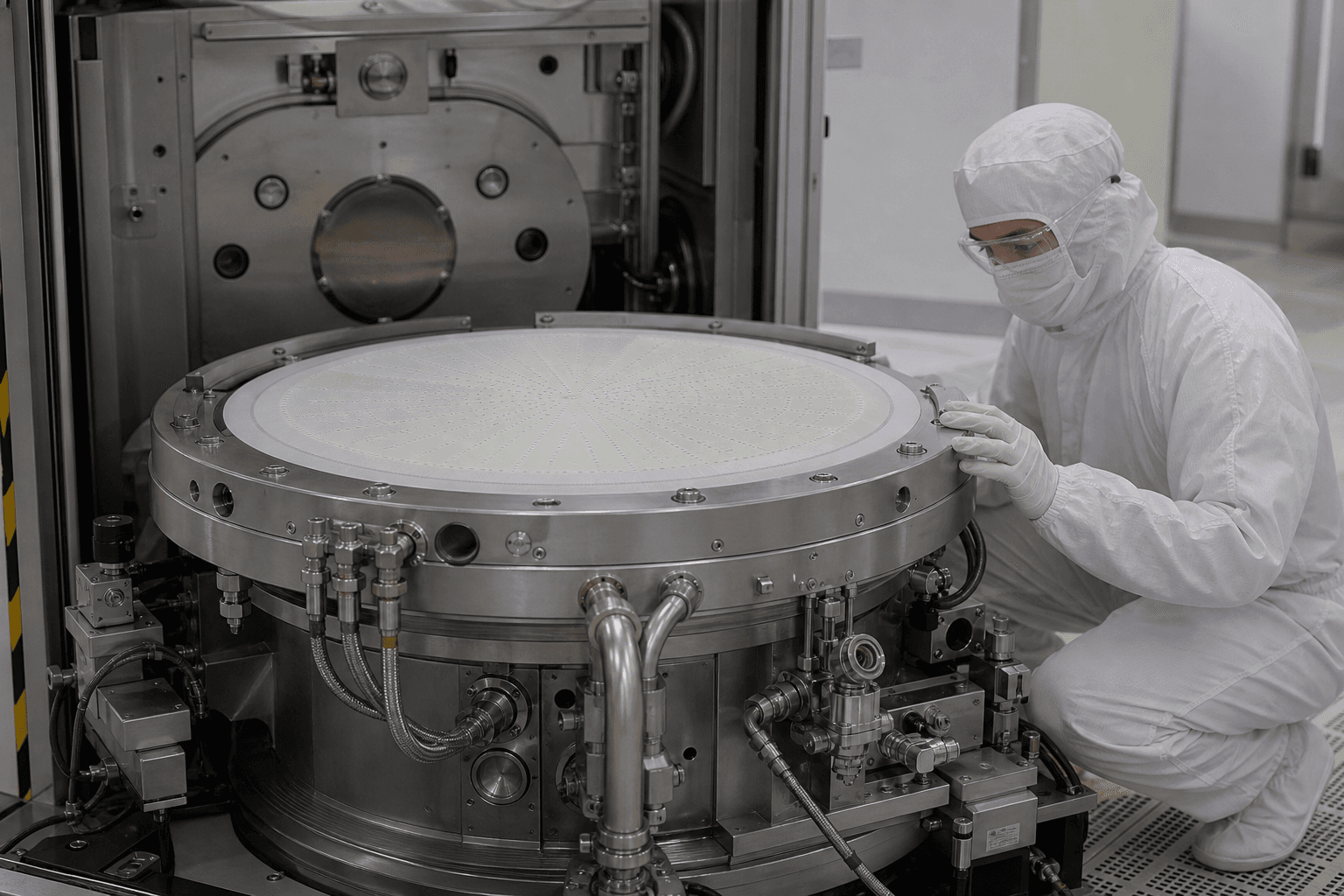

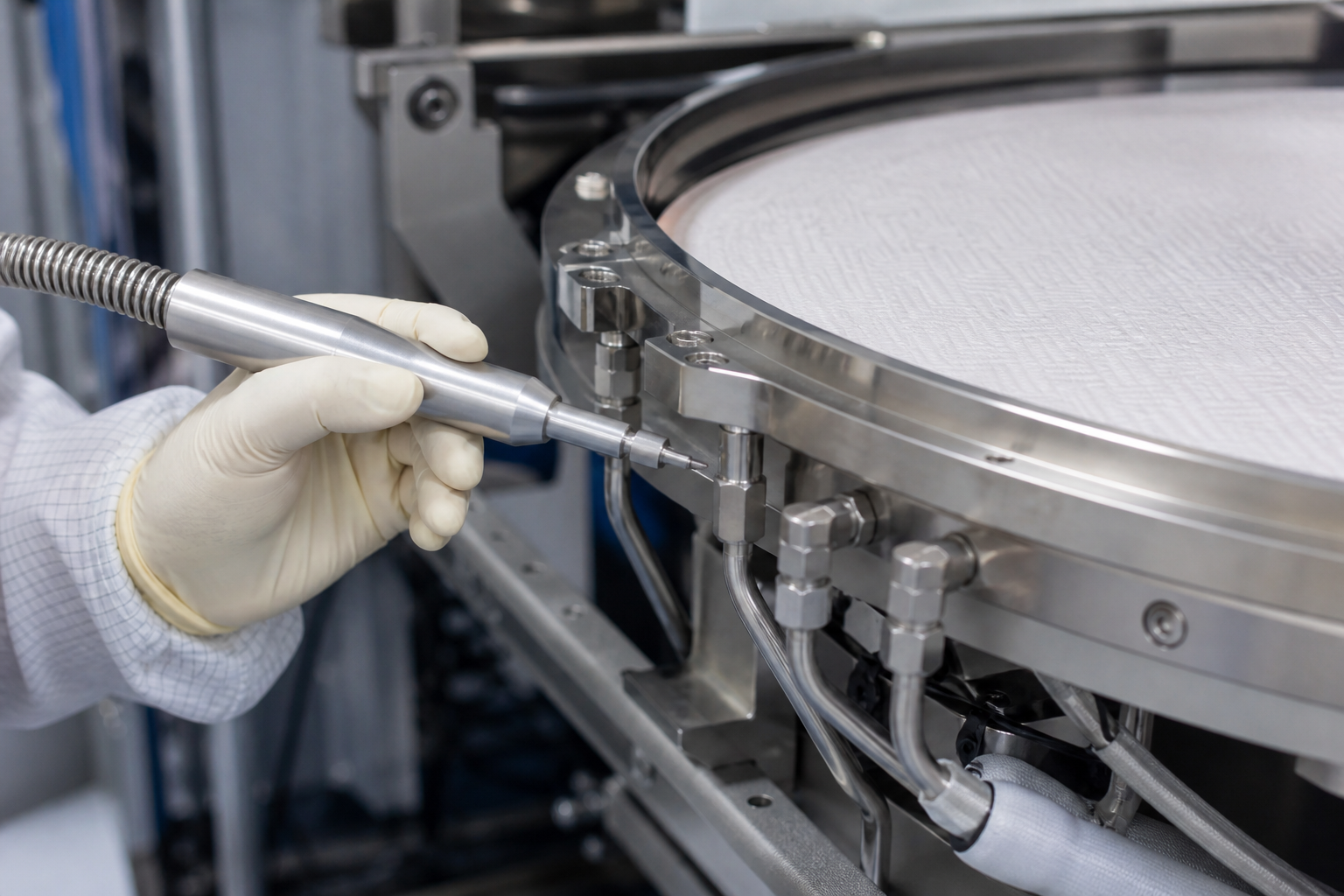

Arıza sessizdir. Kütle akış kontrolöründeki helyum akışı normal görünür çünkü kontrolör hem olukları hem kaçağı besler. Kelepçeden sonra sızdırmazlık yükselmesi marjinal yüksek görünür ve geçilir. Kenar die'lar sıcak veya soğuk koşar. CD sapması yürür. Oda eşleştirme toplantısı RF saatlerini ve duş başlığı yaşını tartışır. Kimse aynayı koklamamıştır.
Helyum devresi ne işe yarar
Arka yüz helyumu reçete anlamında bir proses gazı değildir. Tasarım gereği bir kaçak yolu olan ısıl bir akışkandır: wafer kenarından plazma hacmine vent olan ve pompalanan küçük, belirtilmiş bir akış. Spesifikasyon, ayna basıncı (araç ailesine göre çoğu kez 4–15 Torr) ve pencerede kalan bir akıştır. Çok az akış zayıf ısıl temas ve sıcak noktalar demektir. Çok fazla akış artık "kenar vent'i" olmayan bir kaçağı gösterir—çatlamış seramik, lift-pin O-ringi, hasarlı helyum bağlantısı veya arka yüz parçacıkları yüzünden düz oturmayan bir wafer.
Dechuck aynı sistemin ikinci yarısıdır. Artık yük ve artık helyum basıncı, wafer'ın aynadan temiz çıkıp çıkmadığını belirler. Ek pin kuvveti veya ek süre isteyen yapışkan bir dechuck yalnızca bir takt vergisidir. Çoğu zaman önceki wafer'larda sıcaklık düzgünlüğünü bozan aynı kaçak veya aynı seramik aşınmasıdır.
Günlük araç raporuna ait üç iz
RF saatlerinin yanına kalıcı yer kazanan üç iz vardır.
Kelepçede, basınç oturduktan sonra helyum MFC akışı. Sabit basınçta yavaş yükselen akış büyüyen bir kaçağı, reçete değişikliğini değil.
Kukla wafer veya sızdırmaz test wafer'ı ile PM penceresinde sızdırmazlık yükselme hızı. Bu ölçüm "tasarım gereği kenar vent'i" ile "ayna devresi atmosfere veya odaya açık" ayrımını yapar.
Dechuck süresi ve pin akımı veya pin kuvveti imzası. Islak temizleme veya wafer kırılması sonrası bir basamak değişimi, bir sonraki üretim lotundan önce lift-pin körükleri ve seramiği incelemek için nedendir; bir sonraki sapmadan sonra değil.
Bu üçünü kaydedip araç inhibiti koyan fab'lar ESC helyumunu bir yardımcı hizmet dipnotu olmaktan çıkarır. Yalnızca "helyum basıncı düşük" alarmı verenler felaket kaçağı yakalar ve kenar verimini bir haftadır saptıran %15 akış sürünmesini kaçırır.
Parçacıklar, seramik ve yanlış yedek
Arka yüz parçacıkları, kirlilik kılığına girmiş bir helyum sorunudur. Wafer altındaki bir parçacık yerel bir bölgeyi kaldırır, helyum kısa devresi açar ve overlay veya CD haritasında etch artefaktı gibi duran soğuk veya sıcak bir ada yaratır. Doğru yanıt yalnızca ayna temizliği değildir. Parçacık kaynağı avıdır: lift-pin uçları, transfer kolu pedleri ve kümade arka yüze dokunan son araç.
Seramik ESC değişimi pahalı ve yavaştır. Semptom RF eşleşme sapmasına veya gaz kutusunda "spesifikasyonda" olan bir kütle akış kontrolörüne yüklendiği için sıkça gecikir. MFC spesifikasyonda olabilir ve ayna yine kaçırıyor olabilir. Gaz kutusundaki spec, wafer'daki spec değildir.
Eşleştirme toplantısının önce sorması gereken
Bir oda etch hızı veya CD'de eşleşmemiş ilan edilmeden önce, helyum akış-basınç ve sızdırmazlık yükselmesinin o ayna seri numarası için devreye alma eğrisinde olup olmadığını sorun. Değilse, kaçıran bir ESC'ye RF reçetesini uydurmak kırık bir ısı emiciye model uydurmaktır.
Etch odası bir plazma aracıdır. Wafer sıcaklık sözleşmesi bir helyum-ve-seramik aracıdır. Bunlar farklı bakım işleridir. Karıştırmak, bir kaçağın bir çeyrek boyunca "proses sorunu" olmasıdır.
