밀폐공간 용기 세정은 산업 로봇이 사이클타임 이야기를 멈추고 허가 이야기가 되는 지점입니다. 암은 보이는 부분입니다. 셀은 사람이 플랫폼에 남고 맨웨이로 들어가지 않기 전에 합의해야 하는 서브시스템 스택입니다.
아래는 해부입니다—벤더 bake-off가 아니며, 초음파 NDT·스프레이 코팅·와이어 하네스 셀의 반복도 아닙니다. 그것들은 프로브·도료·커넥터를 옮깁니다. 이 셀은 용기 분위기가 적대적인 동안 에너지·화학·폐기물을 옮깁니다.
1. 접근 기하와 맞는 암

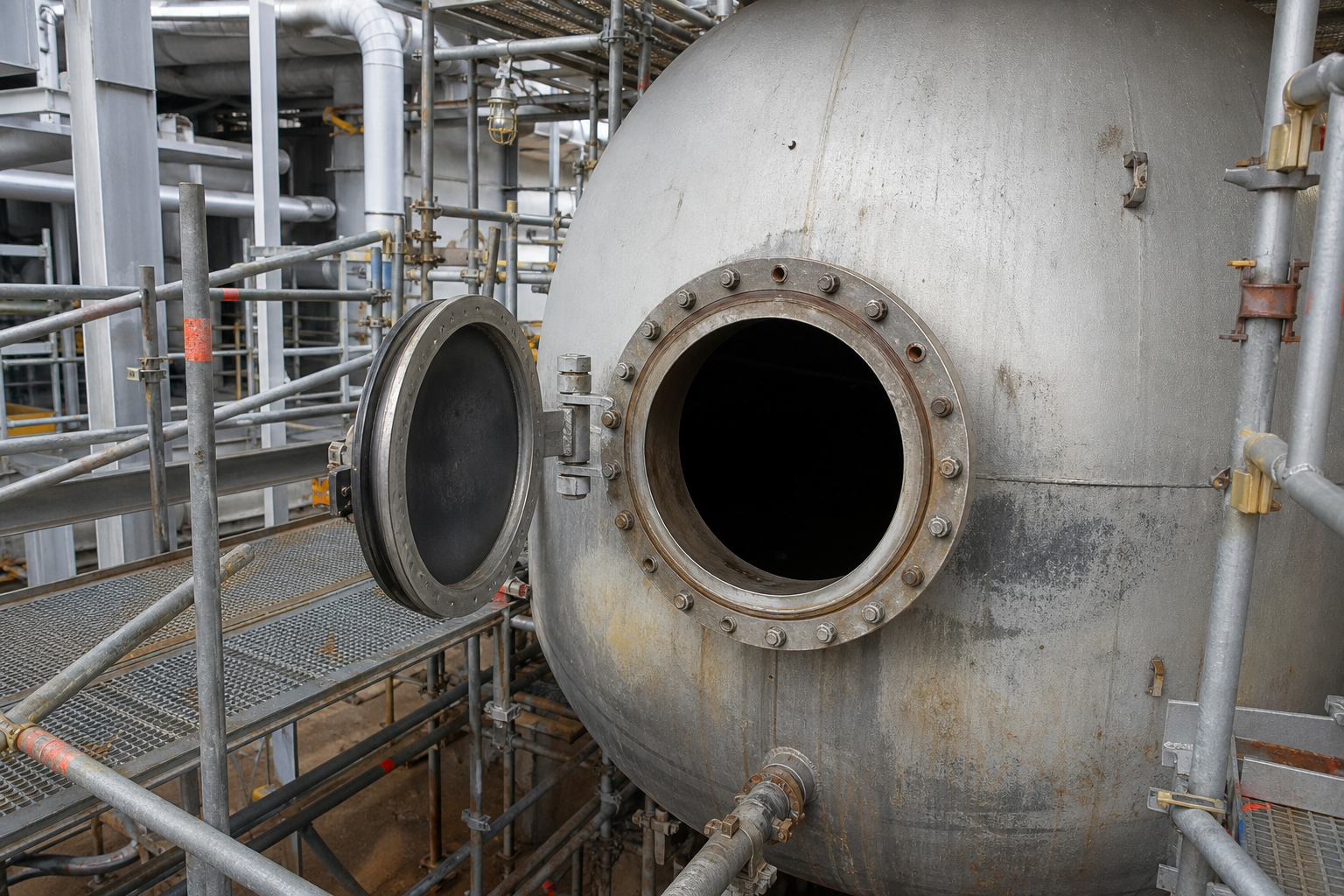

맨웨이 직경, 내부 배플, 힐 기하가 스네이크 암·마스트 랜스·트랙 크롤러의 자격조차 결정합니다. 깨끗한 바닥 데모의 6축 reach 차트는 여기서 거의 쓸모없습니다. 첫 엔지니어링 산출물은 dip pipe 뒤 그림자 구역을 실제로 닦는 노즐 standoff를 포함한 as-built 용기 모델의 충돌 검증 경로입니다.
인티그레이터가 당신의 도면(또는 용기 레이저 스캔)의 디지털 세정을 못 보여 주면 낙관을 사는 것입니다.

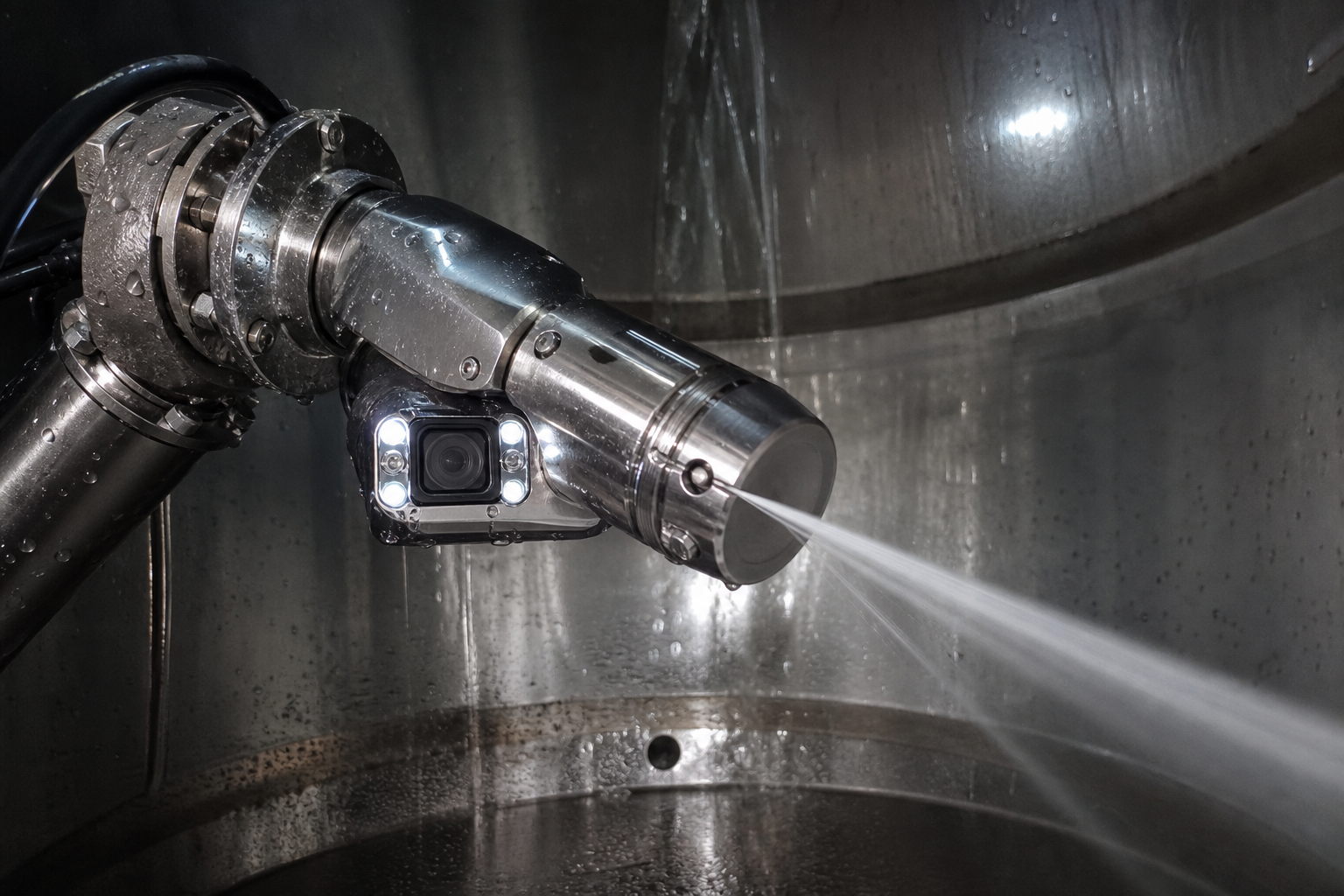

젖은 커버리지의 카메라 확인이 데이터시트의 펌프 압력만큼 중요합니다.
2. 공정 레시피: 압력·화학·체류
세정은 레시피입니다. 세제·용제 선택, 온도, 압력, 유량, 체류를 residue 유형(폴리머 힐, 유막, 분말 케이크)에 맵핑. “더 세게만” 씻는 로봇은 실을 침식하고 폐액 비용을 올리며 residue 한도를 증명하지 않습니다. 성공 플랜트는 레시피를 CIP 밸리데이션처럼—시료점, 합격 기준, 기본값이 “사람 투입”이 아닌 fail 경로—다룹니다.
전형적 고압 이동식은 일부 residue에 노즐 수백 bar, 다른 것에는 훨씬 완만한 유량을 이야기합니다. 중요한 숫자는 브로슈어 최대치가 아니라 쿠폰 테스트에 묶인 값입니다.
3. 분위기·퍼밋·여전히 결정하는 사람
로봇이 안에 있어도 가스 시험·격리·작업허가(PTW)는 남습니다. 셀은 구동 동력 enable 전에 퍼밋 상태를 소비해야 합니다—LOTO 확인, 분위기 판독이 범위 안. ePTW가 아직 “draft”인데 로봇이 시작하면 위반을 자동화한 것입니다.
쿼드러페드 점검 로봇은 용기 옆을 걷습니다. 이 셀은 안으로 들어갑니다. 다른 리스크 대장입니다.
세정기가 기계여도 맨웨이는 통제된 개구입니다.
4. 폐액·여과·하우스 유틸리티
더러운 유체는 bay를 침수시키거나 하수도 허가를 깨지 않고 가야 합니다. 여과·녹아웃·리사이클 루프가 셀 경계의 일부입니다. 모든 용기가 같은 주 서비스를 원하는 턴어라운드 피크의 물·전력 가용성도. 도랑으로 가는 정원 호스만 있는 예쁜 암은 셀이 아닙니다.
폐액 용량을 잊은 턴어라운드 계획자는 두 번째 큐를 만듭니다. 폐수를 기다리는 깨끗한 용기. dirty-side hold-up과 트럭/처리 경로를 노즐 bar만큼 진지하게 치수화하십시오. 레시피에 용제가 있으면 방폭 존과 증기 회수는 “EHS 각주”가 아니라 셀 설계 입력이 됩니다.
5. 증거: 보여 줄 수 있는 청결
운전은 “완료”의 뜻을 묻습니다. ATP, 솔벤트 와이프, 녹화 시각, 분석 시료—FAT 전에 기준을 고르십시오. 가장 강한 프로그램은 커버리지 비디오 + 레시피 ID + 용기 ID를 턴어라운드 기록으로 보관합니다. 기계화 NDT가 인코드 파일을 보관하듯. 다른 증거, 같은 감사 본능.
익명 수지 플랜트는 마스트 랜스 셀 첫해 후 12개 폴리머 용기 패밀리의 밀폐 진입 시간을 약 60% 줄였습니다—residue 쿠폰을 동결하고 “카메라에 깨끗해 보임”을 단독 합격 기준으로 거부한 뒤에야. 로봇이 가끔의 인간 진입 필요를 없앤 것이 아니라, 입증된 커버리지 레시피의 일상 진입을 없앴습니다.
이 셀이 실무에서 실패하는 방식
일반 탱크로 짠 경로. 다른 제품군에서 복사한 화학. “데모용” 퍼밋 우회. 폐액 계획 없음. 배플 뒤 힐은 손도 안 대고 반짝 내부 사진으로 성공 선언. 또 다른 조용한 실패: 용기 하나 티칭 후 플릿 완료를 선언하면서 힐 기하가 제품 캠페인마다 다른 채로 남는 것.
인티그레이터 제안서 읽기
슬로모션 노즐 릴부터 무시하십시오. 요구하십시오: as-built 경로 증거, 레시피–residue 매트릭스, 퍼밋 인터록, 폐액 P&ID, 청결 증명 방법. 이 다섯이 얇으면 암 브랜드가 정비를 구하지 못합니다.
탱크 세정 로보틱스는 인간 진입 시간을 엔지니어링 엄격을 지우지 않고 줄일 때 본전을 뽑습니다. 맨웨이는 더 자주 닫힐 수 있습니다—위 해부가 슬라이드웨어가 아니라 실재일 때만.
