Photoresist track 신뢰성은 대부분 웨이퍼에 균일한 코팅을 올리는 일이다. 플라즈마 ash와 관련 strip 단계는 그 폴리머를, 다음 etch·clean·implant가 스택의 일부로 취급할 피부를 남기지 않고 다시 벗겨내는 일이다. Fab은 때로 contact 모듈이 설명되지 않는 잔류 맵을 보이기 시작하거나, implant 도즈 시프트가 임플란터가 아니라 ash 챔버를 추적할 때에야 누락을 발견한다.
모든 잔류 일탈이 ash라고 주장하지는 않는다. Wet strip 화학, 불완전 develop, 챔버 폴리머 박리는 현미경 아래에서 비슷해 보일 수 있다. 유용한 습관은 strip을 산소 플라즈마를 쓰는 시간 bake처럼가 아니라, 자체 계측을 갖춘 제어된 제거 공정으로 다루는 것이다.
“Endpoint”가 의미해야 할 것

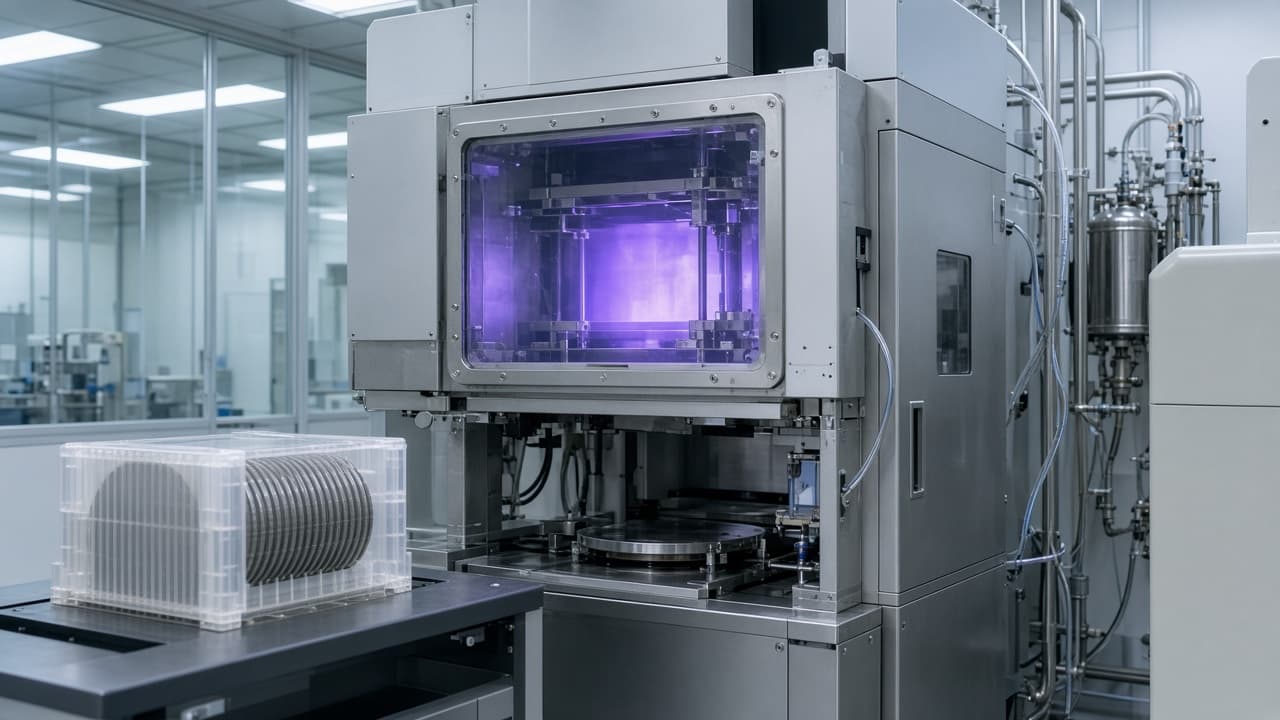

많은 ash 툴은 레지스트가 cleared될 때 플라즈마를 멈추도록 광학 방출이나 다른 endpoint 트레이스를 본다. 하드웨어 변경, 가스 병 교체, RF match 수리 후 항상 고정 시간으로 도는 레시피는 더 이상 그 정보를 쓰지 않는 것이다. Endpoint 채널이 잡음이거나 “일시적으로” 비활성화되면, 챔버는 고밀도 패턴을 under-strip하면서 open area는 over-ash할 수 있다.
압력, O₂(및 forming-gas) 유량, 웨이퍼 온도도 clear 시간을 움직인다. 알려진 레지스트 두께의 monitor 웨이퍼는 유지보수 후 공정 창을 확인하는 가장 간단한 방법이다. FOUP 슬롯을 아끼려 monitor를 건너뛰는 것이 잔류를 계보 퍼즐로 만드는 길이다.
불완전 strip이 대개 숨는 곳
- 고종횡비 피처의 패터닝 웨이퍼는 레시피가 튜닝된 open-field monitor보다 느리게 cleared된다.
- Edge exclusion과 clamp 그림자는 두 툴 뒤에서 etch bias처럼 보이는 링을 남긴다.
- 가벼운 ash 부하에 맞춰진 post-ash wet clean은 두꺼운 잔막을 구하지 못하고—재분배할 수 있다.
실용 disposition 규칙

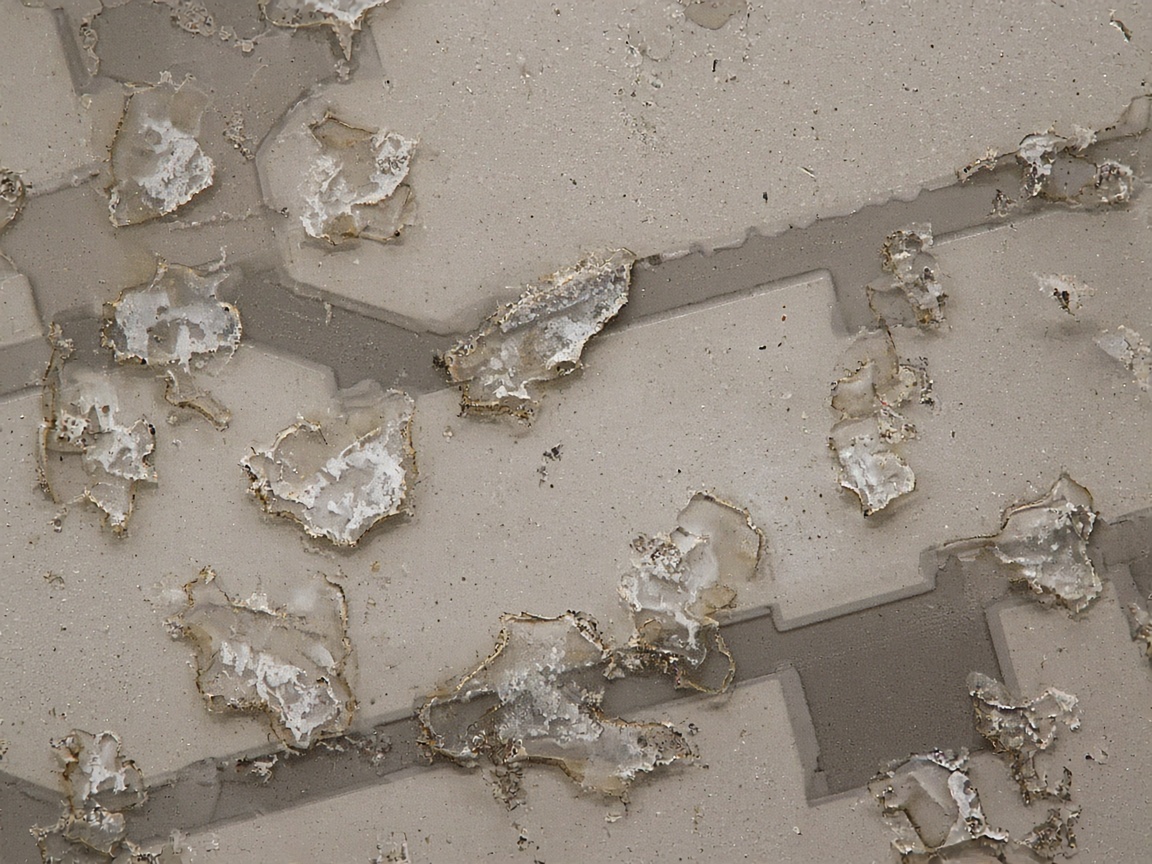

Defect review가 유기 잔류를 찾고 마지막 ash 챔버가 endpoint 이상, dead RF 시간, 또는 monitor lot 없는 최근 부품 교체를 보이면, 다음 etch 레시피를 다시 쓰기 전에 lot을 strip 계보에 대해 hold하라. Etch 엔지니어는 한동안 보상할 수 있다. 그들이 1차 strip 계측이 되어서는 안 된다.
Ash 화학에 대한 공개 공정 문헌과 OEM 애플리케이션 노트는 툴 세대마다 다르다. 공장 고유 창은 여전히 그 챔버 패밀리의 MoC 패키지에 속한다. 창이 없으면 위험은 이론이 아니다—다음 모듈의 다른 것으로 코딩된 scrap이다.
