High-NA EUV 툴이 CapEx 대화를 지배하고, ABF·유리 기판이 패키징을, HBM·하이브리드 본딩이 메모리 스택을 게이트합니다. 그 스캐너가 생산 웨이퍼를 찍을지를 여전히 정하는 더 얇고 조용한 제약은 이것입니다. 올바른 EUV 레티클이—자격 있는 펠리클과 함께—제시간에 도착하고, 결함 없이 유지되며, 테이프아웃이 바뀌면 다시 쓰일 수 있는가.
마스크 블랭크, 다중 패턴 EUV 레티클, 펠리클은 “서랍 소모품”이 아닙니다. 스캐너 OEM보다 자격 샵이 적고, 긴 라이트·검사 사이클이 있으며, 리소그래피 툴 마케팅 슬라이드에 안 나오는 수율 절벽이 있는 병렬 공급망입니다.
산업적 요점은 유리를 기다리는 스캐너 시간입니다. 마스크 지연으로 노는 €300M+ 툴은 공정 문제로 위장한 가동률 문제입니다.
마스크와 펠리클이 크리티컬 패스에 있는 이유

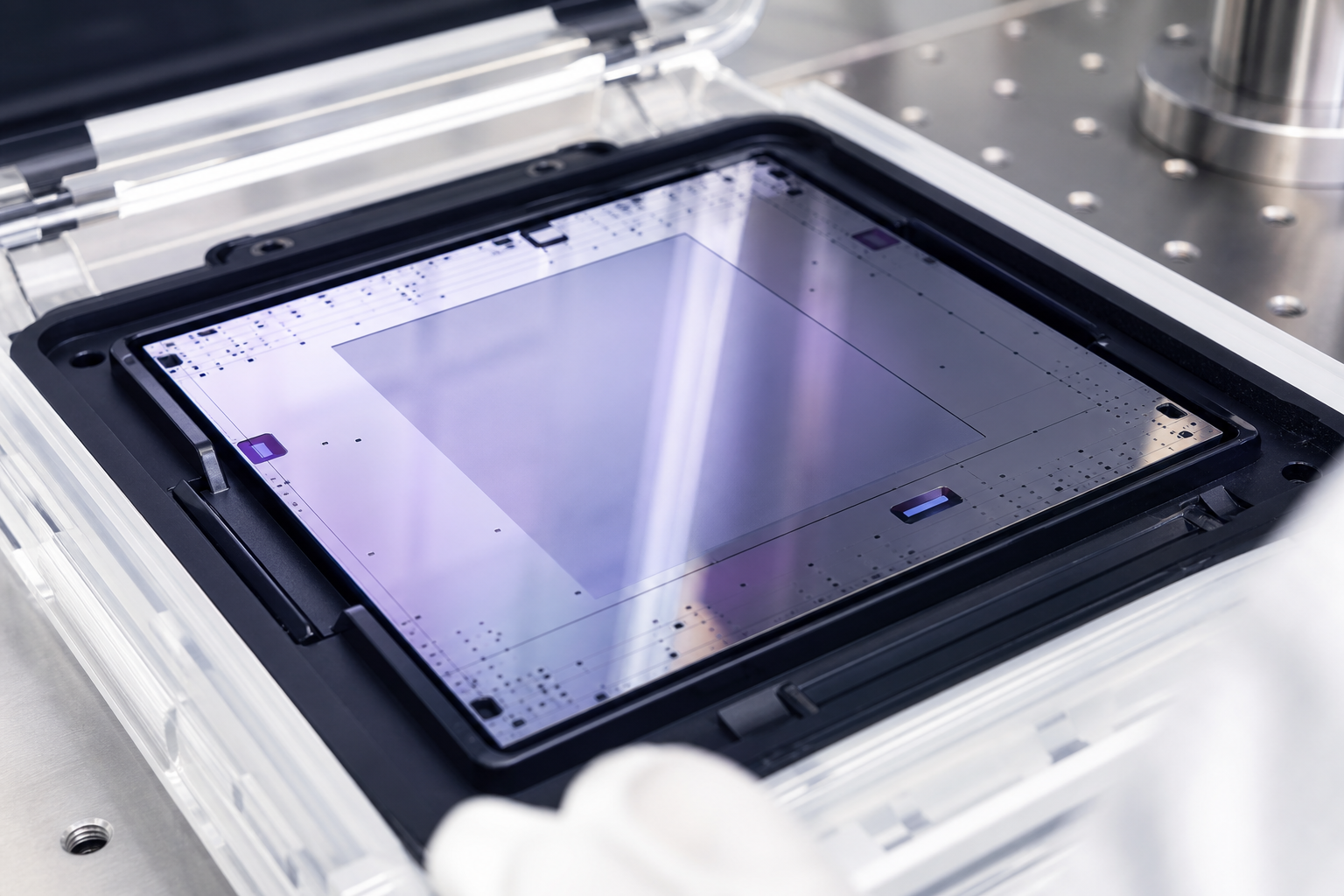

EUV 마스크 블랭크는 초저결함 다층 미러를 요구합니다. 복잡한 EUV 레이어의 라이트 시간은 생산 라이터에서 레티클당 수 시간~하루 이상으로 측정되며, 그 앞뒤로 검사·수리 루프가 있습니다. 선도 팹은 단일 파티클·배송 지연이 노드를 멈추지 않도록 임계 레이어에 이중·다중 카피 전략을 일상적으로 둡니다.

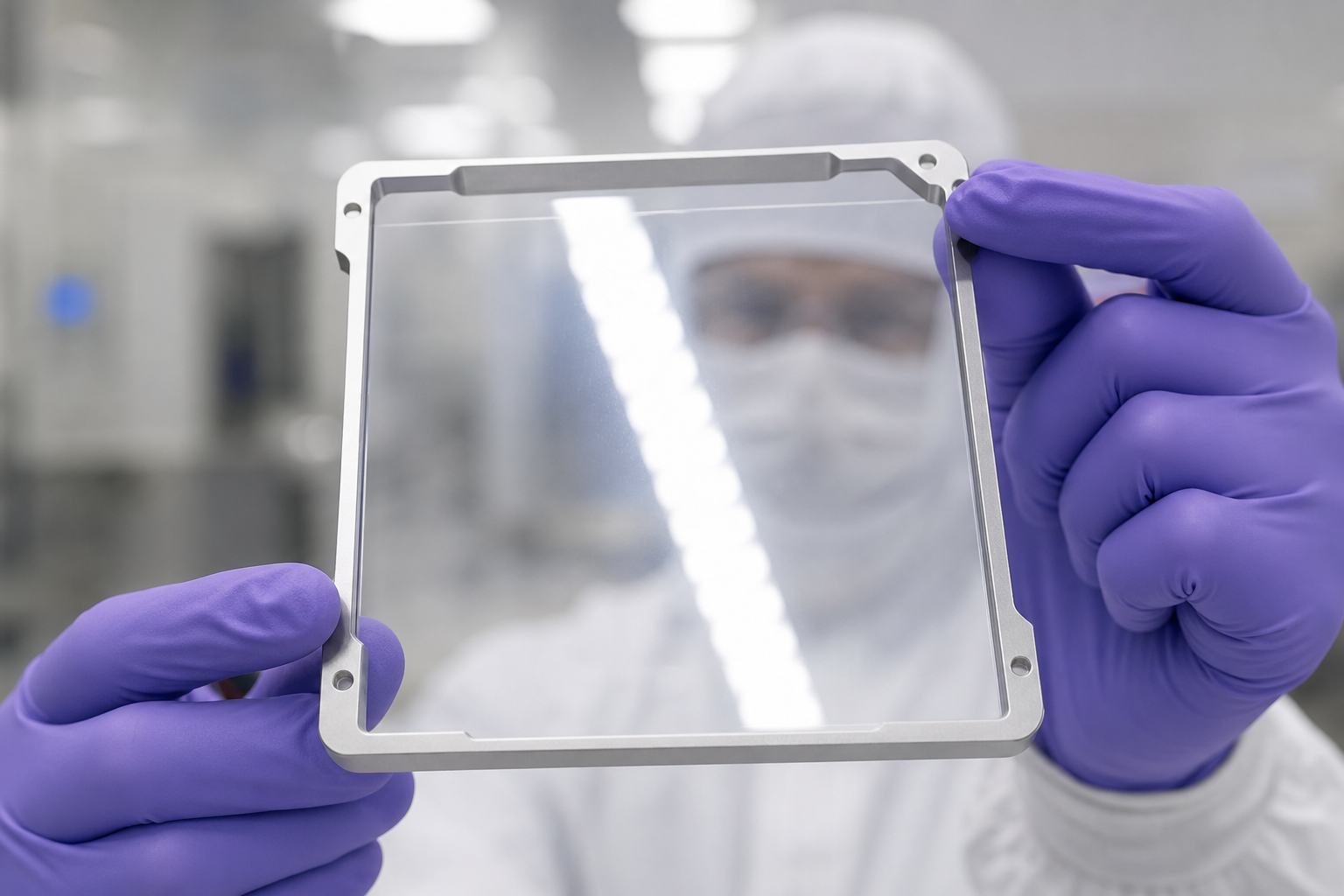

펠리클—초점면 밖 파티클을 막는 얇은 막—은 EUV를 “베어 마스크 리스크”에서 “막 투과·수명 리스크”로 바꿨습니다. 수 %의 투과 손실만으로도 도즈·스루풋 트레이드오프가 생기고, 고출력 EUV 소스 아래 펠리클 수명은 여전히 달력 전설이 아니라 웨이퍼 패스 예산으로 교체 계획을 강제합니다.
블랭크 결함도와 평탄도는 패턴이 쓰이기 전에 결정됩니다. 스캐너에서가 아닙니다.
익명 로직 IDM은 마스크 샵 SLA와 펠리클 재고를 용량 프로그램으로 다루자 마스크 물류 관련 비계획 스캐너 유휴를 30% 이상 줄였습니다. 상위 레이어 이중 소싱 블랭크, 현장 펠리클 마운트 역량, 캠페인 중 작성된 레티클을 고아로 만드는 “OPC 한 번 더”를 막는 디자인 프리즈 규율.
마스크/펠리클 스택이 실제로 소유하는 것
- 블랭크 품질 — 라이트 후 검사가 완전히 만들어 낼 수 없는 결함도·평탄도.
- 라이트+검사+수리 사이클 타임 — MRP에 넣어야 할 진짜 리드타임, 브로슈어가 아님.
- 펠리클 마운트·투과·수명 — 도즈, 스루풋, 리모운트를 위해 레티클이 라인을 떠나는 빈도.
- 리비전 통제 — 어느 테이프아웃 리비전이 어느 스캐너에 살아 있는지. 불일치 레티클은 조용한 스크랩을 만듭니다.
펠리클 투과와 기계적 무결성은 공정 파라미터입니다. 포장 액세서리가 아닙니다.
상황: 툴은 준비됐는데 레티클이 없다
한 파운드리는 High-NA 대응 마스크·펠리클 플로우가 임계 레이어에서 디자인 프리즈 후 실효 8–12주 리드의 단일 소싱인 채로 High-NA 툴 수용을 축하했습니다. 파일럿 웨이퍼는 돌았습니다. 볼륨 램프는 기다렸습니다. 교훈은 조직적이었습니다. 리소그래피 엔지니어링은 스캐너를, 구매는 블랭크를 소유했고, 테이프아웃 캘린더 대비 주간 공동 마스크 용량 보드가 모일 때까지 누구도 결합 크리티컬 패스를 소유하지 않았습니다.
이것이 아닌 것
High-NA 툴 CapEx 선정, ABF 기판 용량, 기판 워피지 계측, SiC 웨이퍼 잉곳 공급이 아닙니다. 그것들은 다른 공장을 제약합니다. 마스크·펠리클 공급은 설치된 EUV 시간이 패터닝된 웨이퍼가 될지를 제약합니다.
구매 슬라이드에 올릴 숫자
| 신호 | 실무 계획 범위 | | --- | --- | | 프리즈 후 임계 레이어 마스크 리드 | 흔히 주 단위, 일 단위 아님—이중 카피 계획 | | 라이터+검사 루프 | 복잡 레티클 릴리스 전 수 시간–>24시간 | | 펠리클 투과 페널티 | 미관리 시 수 % 도즈/스루풋 영향 | | 유휴 비용 프레임 | 유리 대기 중 툴 감가 + 기회 웨이퍼 |
벤더의 “밤새 재작성” 약속은 블랭크 재고·라이터 큐·결함 수리에 조건부입니다. 계획 가정이 아닙니다.
리소그래피 승리처럼 보이는 실패
마스크 샵 용량 계약 없이 스캐너 구매. 스루풋 모델에서 펠리클 수명 회계 생략. 레티클 진부화 비용 없이 디자인 리비전 thrash 허용. 작성 클린룸과 맞지 않는 환경·파티클 규율로 레티클 보관.
구매자 체크리스트
- 이중 소싱/이중 카피 정책 — 오늘 어느 레이어에 핫스페어 레티클이 있는가?
- 리드타임 진실 — 마스크 샵 큐가 슬라이드가 아니라 최근 10건 주문으로 측정됐는가?
- 펠리클 소유 — 마운트·검사·리모운트는 누가, 어디서, 얼마나?
- 리비전 잠금 — OPC를 누가 프리즈하고, 풀면 누가 비용을 내는가?
- 물류 리스크 — 유일 유리의 배송·통관·재해 복구.
EUV 스루풋은 광자·레지스트·레티클의 시스템입니다. 광자가 키노트를 받습니다. 레티클은 여전히 그 키노트 툴이 본전을 뽑을지를 결정합니다.
