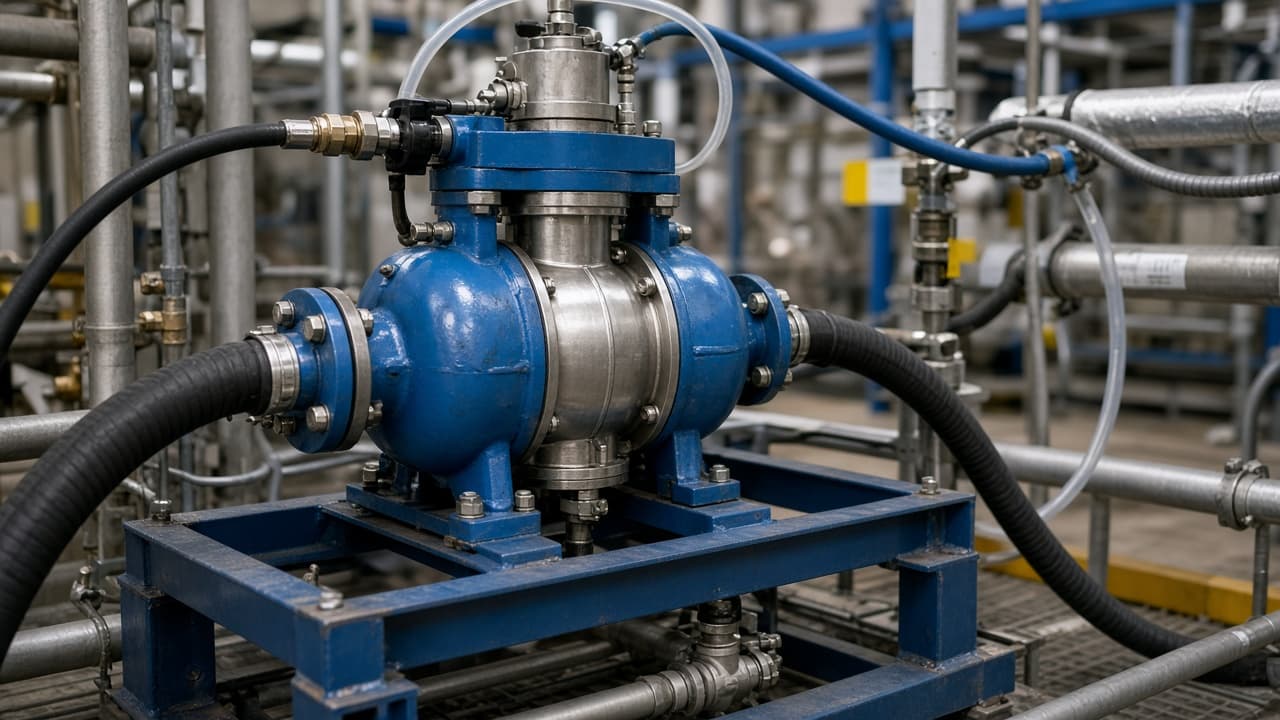

공기 구동 더블 다이어프램(AODD) 펌프는 습식 경로에 회전 샤프트 씰이 없어 화학 이송, 슬러리, 언로딩 업무에 많이 쓰인다. 압축 공기가 두 다이어프램을 구부리고, ball 또는 flap check가 흐름을 정류한다. 그 단순함 뒤에, 펌프가 여전히 계량하는지 아니면 공기만 망치질하는지를 가르는 마모 부품이 있다.
Y-strainer ΔP와 메커니컬 씰 플러시 플랜은 다른 유체 시스템 고장에 속한다. 이 메모는 AODD 다이어프램, check, 공기 경제에 관한 것이다.
실제로 마모되는 것

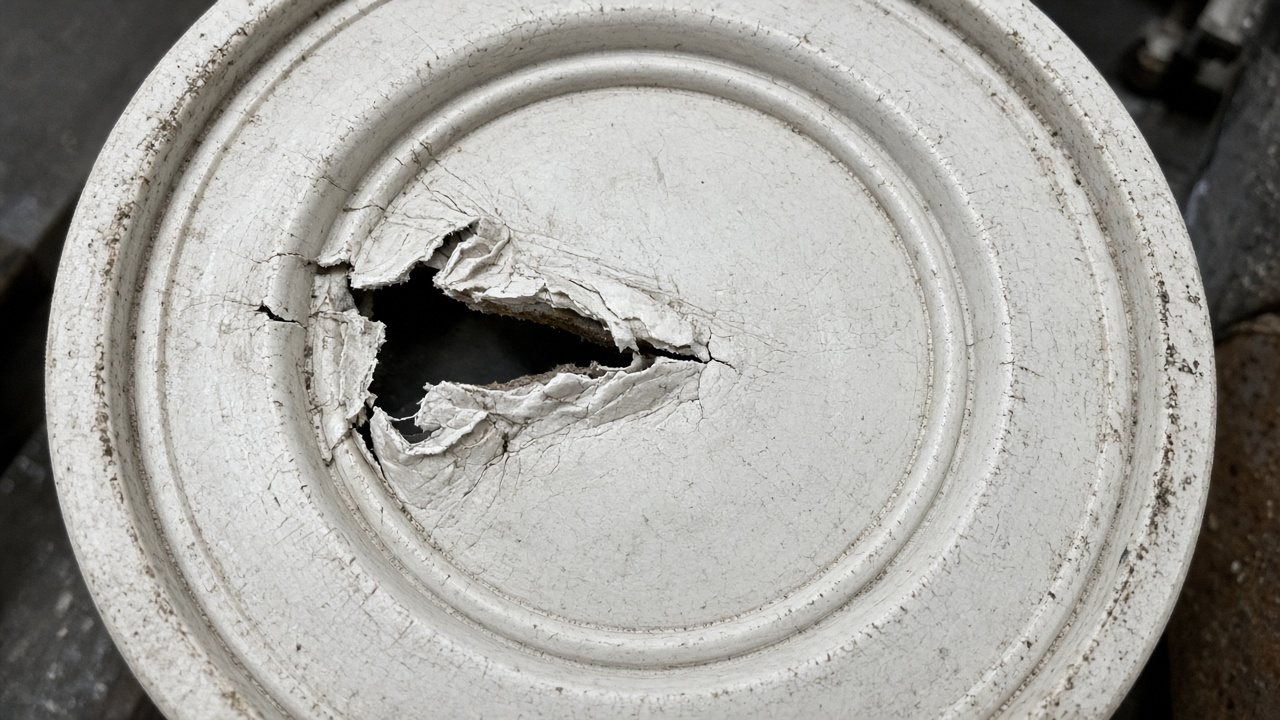

다이어프램은 굴곡 사이클, 화학 공격, 마모를 받는다. PTFE와 엘라스토머 선택은 유체와 맞아야 한다. 깨끗한 용매에서 검증된 다이어프램도 슬러리에서는 일찍 갈라질 수 있다. Check ball과 seat가 코팅되거나 피트가 나면 누설되어 펌프는 숏 스트로크하고, 공기 소비는 늘며 토출 유량은 떨어진다. 파일럿과 머플러는 젖은 플랜트 공기의 얼음·오일로 막힌다—CDA나 계장용 공기 품질이 “펌프” 티켓에 등장하는 또 다른 이유다.
공기는 공짜가 아니다
스트로크 카운터, 너무 높게 잡은 공기 레귤레이터, 누설하는 에어 밸브는 AODD를 컴프레서 부하로 만든다. 토출 압력만 보는 플랜트는 이야기를 놓친다. 액체 세제곱미터당 SCFM, 알려진 양정에서의 스트로크 속도, 마지막 교체 이후 다이어프램 시간. 벤더 수명 곡선은 출발점이고, 마모성 서비스는 자체 곡선을 쓴다.
변경 관리
유체 변경, 온도 스윙, 새로운 입자 부하는 다이어프램 재질에 대한 MoC 사건이다. 닫힌 토출에 대해 오래 운전하는 것도 마찬가지다—stall은 기능이지만, 연속 dead-head 열과 피로는 아니다.
“공기가 더 필요하다”는 AODD는 대개 더 큰 컴프레서가 아니라 다이어프램이나 check를 요구한다. 에어 헤더를 다시 설계하기 전에 fluid end를 열어라.
