배관 Y-strainer는 펌프·계량기·제어 밸브·스프레이 노즐의 상류에 단순 이유로 둔다. 스케일, 용접 슬래그, 이물질이 정밀 장비에 닿기 전에 잡기 위해서다. 스크린이 부하를 받고 본체 차압을 아무도 보지 않으면 두 고장이 경쟁한다. 유량이 굶주린다. 아니면 스크린이 파열되어 “보호”가 지키려던 기계를 겨냥한 잔해 포가 된다.
이 메모는 액체 서비스의 수동 Y-strainer에 관한 것이다. 자동 self-cleaning 필터 목록이 아니며, 원심 펌프의 흡입 NPSH 분석을 대체하지 않는다—오염된 strainer는 대개 먼저 흡입 문제로 드러난다.
차압이 운전 신호다

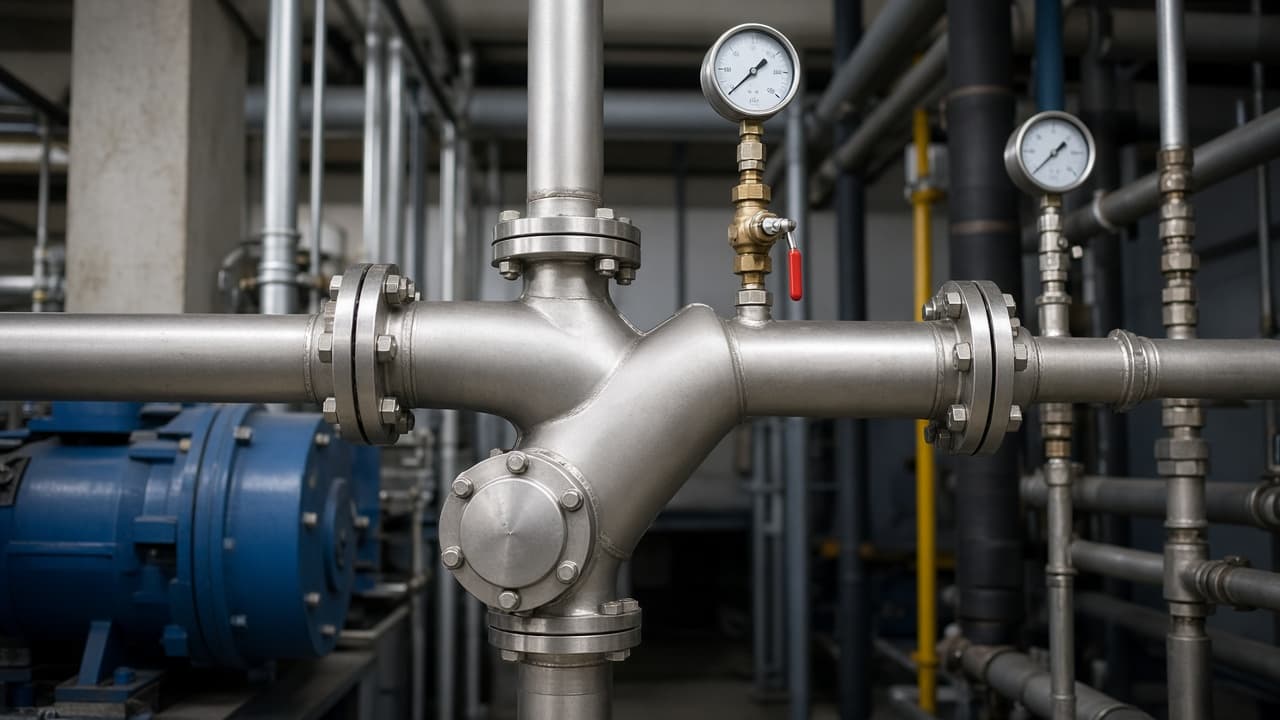

제조사 설치·유지보수 지침은 보통 입·출구 게이지(또는 ΔP 계기)를 보고, 차압이 명시된 대역으로 오르면 스크린을 청소·교체하라고 한다. 많은 산업용 Y-strainer의 공개 가이드는 대략 한 자릿수 중반 psi 상승 범위에서 청소를 말하고, ΔP가 하우징이 아니라 스크린이 파괴 압력을 받는 구간까지 오르지 않도록 경고한다. 정확한 한도는 strainer data sheet와 스크린 구조에 속한다. 플랜트 규칙은 더 단순하다: ΔP를 추세하고 mesh가 압력 경계가 되기 전에 조치하라.

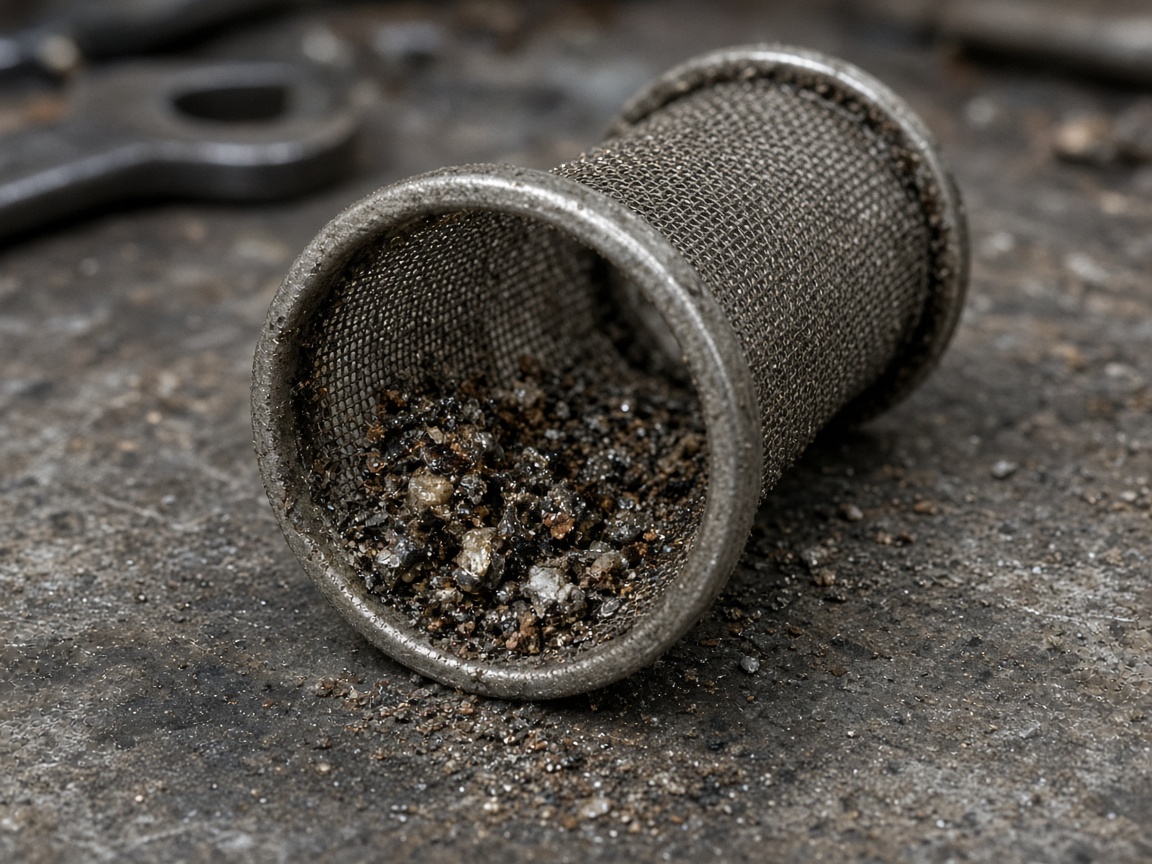

Blowdown 밸브가 있으면 커버를 열지 않고 고형물을 씻어낼 수 있다. 적절한 blowdown 후에도 ΔP가 회복되지 않으면 스크린은 대개 탈거·세척·찢김 검사가 필요하다. 너무 늦게 뺀 스크린의 마른 잔해는 청소가 어렵고 손상으로 놓치기 쉽다.
격리와 가스켓 규율
가압 상태에서 strainer를 여는 것은 인원 위험이다. 커버를 들기 전에 감압·배수하고 현장 LOTO를 따른다. 커버 가스켓—특히 일부 설계의 spiral-wound—은 일회용일 수 있다. OEM 매뉴얼은 재사용보다 정품 교체를 요구하는 경우가 많다. 다음 체결이 밀봉되도록 시트면은 청소해야 한다.
태그 위치에 예비 스크린과 가스켓을 둔다. 예비가 없는 strainer는 설계가 아니라 물류 때문에 “고장 날 때까지 운전” 자산이 된다.
시스템 이야기에서의 위치
Strainer는 하류를 보호한다. 동시에 수두 손실과 정비 지점을 만든다. ΔP 없이 달력만으로 두면 이른 불필요 개방과 늦은 파국적 스크린 고장을 모두 부른다. 본체에 게이지를 달고 CMMS에 청소 기준을 넣으면, strainer는 구매한 보호 장치로 돌아온다.
