İleri paketleme yol haritaları, ara bağlantı yoğunluğunu kutlar: hybrid bond'lar, HBM yığınları, büyük organik veya cam-çekirdek substratlar, panel hayalleri. Bu slaytların hepsi “yeşil” olabilirken paket, sahada daha az gösterişli bir şeyden ölebilir—dolmayan underfill, bir müşteri kartı iade ettikten sonra ancak akustik mikroskobinin bulduğu bir boşluk haritası etrafında cure edilmiş.
Kılcal underfill ve kalıplı underfill (MUF), bir çipin etrafındaki kozmetik değildir. Solder bağlantılarının ve ince ara bağlantıların, CTE uyumsuzluğu altında tek başlarına kalmasını önleyen mekanik ve nem yoludur. Büyük AI paketlerinde mesafeler uzar, fillet'ler zorlaşır ve boşluk bütçesi artık bir dipnot olmaktan çıkar.
Bu brief, underfill boşlukları için bir proses kontrol haritasıdır: onları neyin yarattığı, tesislerin bunları fiilen nasıl gördüğü ve hangi kararların kabile bilgisi yerine MoC'a ait olduğu.
Underfill'den istenen şey
Underfill şunlar için vardır:
- Termo-mekanik gerilimi kırılgan ara bağlantılardan uzağa dağıtmak.
- Korozyonu ve sızıntıyı hızlandıran nem ve iyonik yolları engellemek.
- Büyük die / köprü / HBM geometrilerini, kullanım sırasındaki warpage çevrimlerine karşı stabilize etmek.
Malzeme adalar hâlinde eksikse—köşelerde, köprülerin altında, ısı yayıcı arayüzlerinde boşluklar—paket yine de kısa bir elektriksel taramadan geçip daha sonra arızalanabilir. Burn-in ve paket testi birçok gizli kusuru yakalar. Ama bunlar, dolum bütünlüğünü atlamak için bir izin değildir.
Temiz bir dispense fotoğrafı, bir boşluk haritası değildir.
Boşluklar gerçekte nasıl doğar
Satıcı şiirinden arındırılmış, yaygın endüstriyel nedenler:
- Akış ve geometri — Jelleşmeden önce akışı aç bırakan dar boşluklar, yüksek yığınlar ve asimetrik kaviteler.
- Outgassing ve nem — Isı rampası sırasında boşluk çekirdeklenmesine yol açan absorbe edilmiş su veya uçucular.

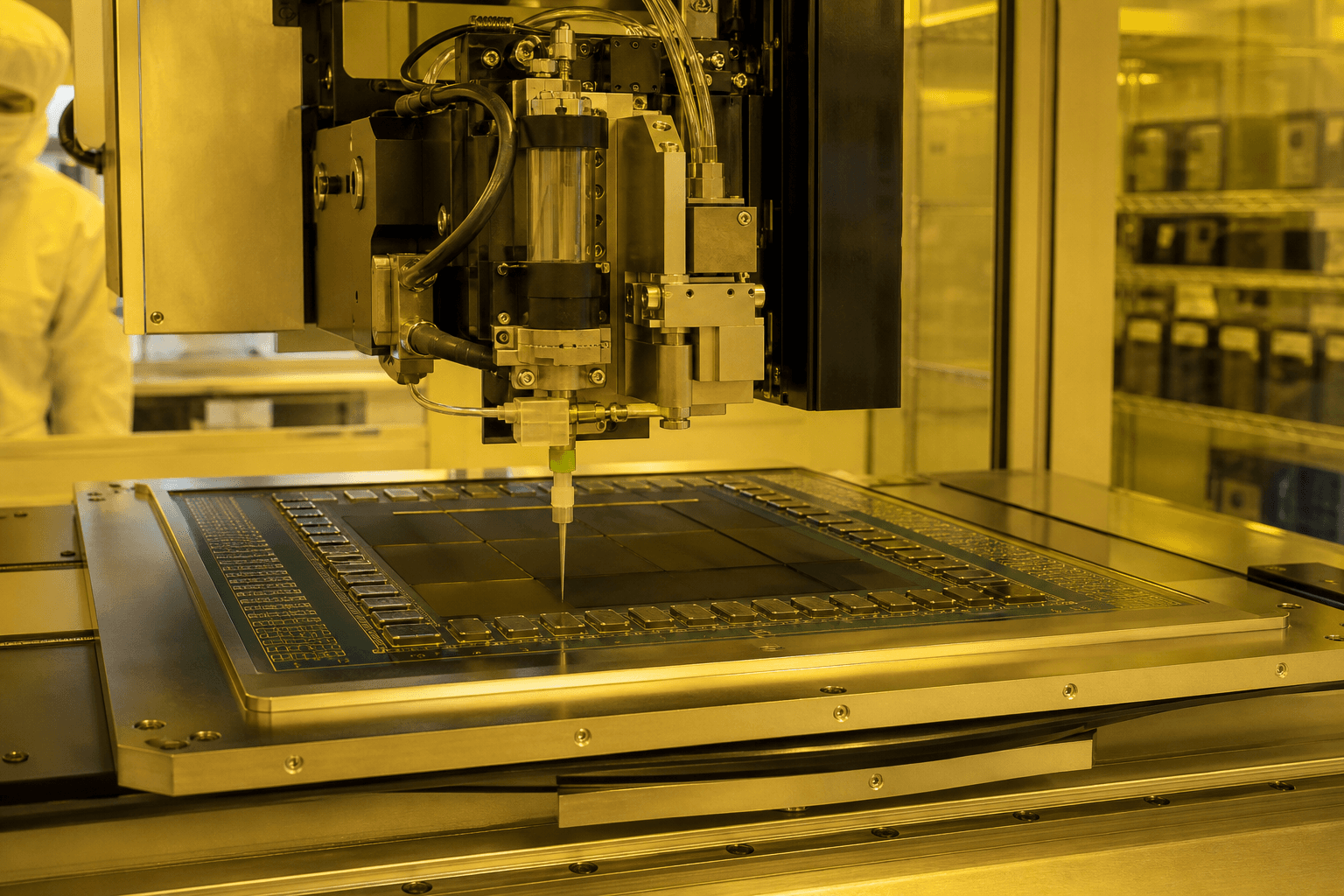

- Dispense yolu ve basıncı — Kamerada “tekrarlanabilir” görünen ama köşeleri aç bırakan shot boyutu, iğne yüksekliği ve yol.
- Substrat topografyası — Malzemenin doldurduğunu sandığı kaviteyi değiştiren warpage ve bump yüksekliği varyasyonu.
- Cure profili dürüstlüğü — Kütle ıslanmayı bitirmeden yüzeyi jelleştiren fırın veya hat-içi termal geçmiş.
Warpage metrolojisi brief'leri substrat şeklini sahiplenir. Hybrid bonding brief'leri arayüz verimini sahiplenir. Bu sayfa, ikisinden de sağ çıkması gereken polimeri sahiplenir.

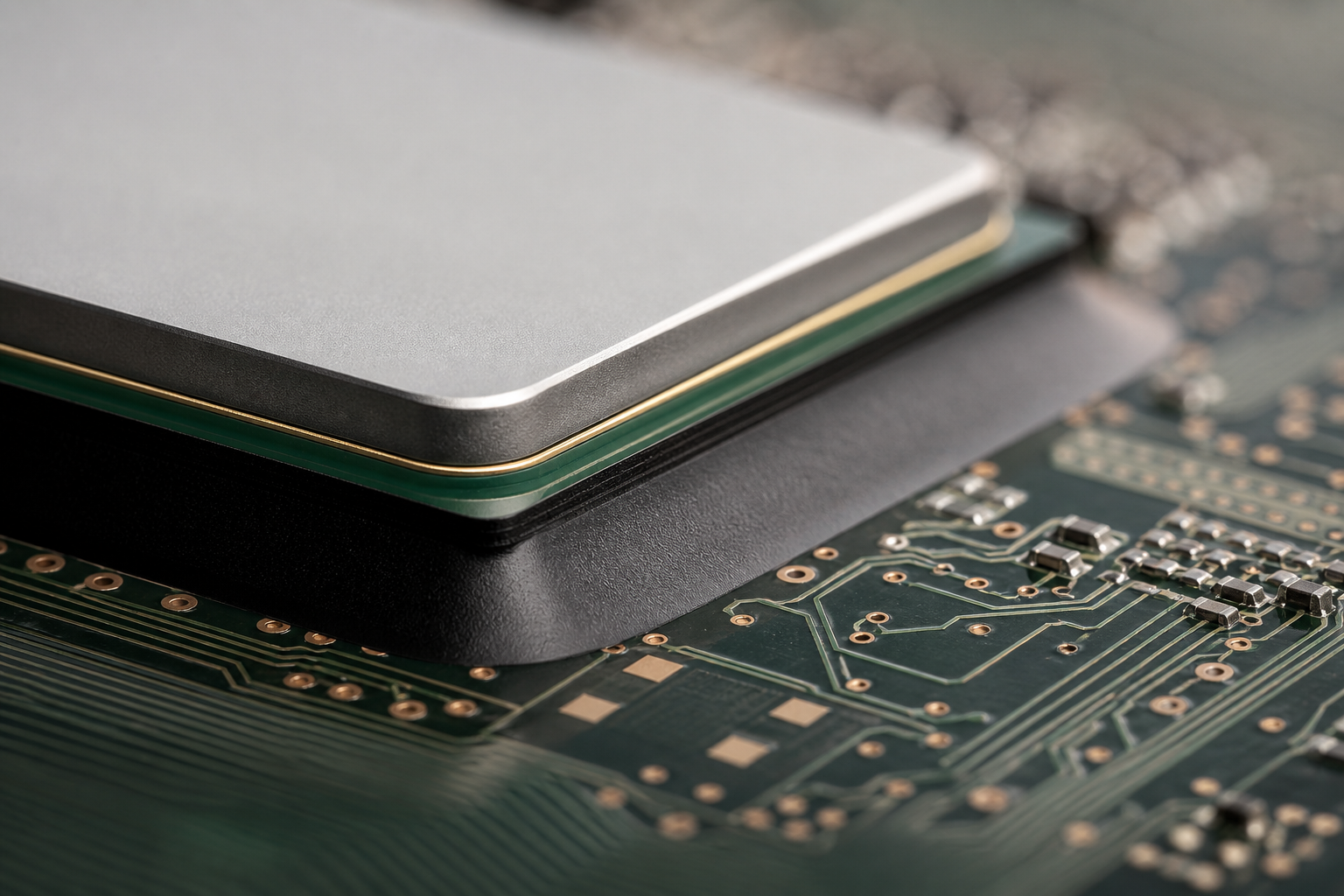

Fillet kozmetiği, boş bir iç kısmı gizleyebilir. Metroloji, yalnızca etrafına değil içinden bakmalıdır.
Bir disposition'ı taşıyabilecek metroloji
Underfill'i gerçek bir kapı olarak ele alan tesisler genellikle şunları birleştirir:

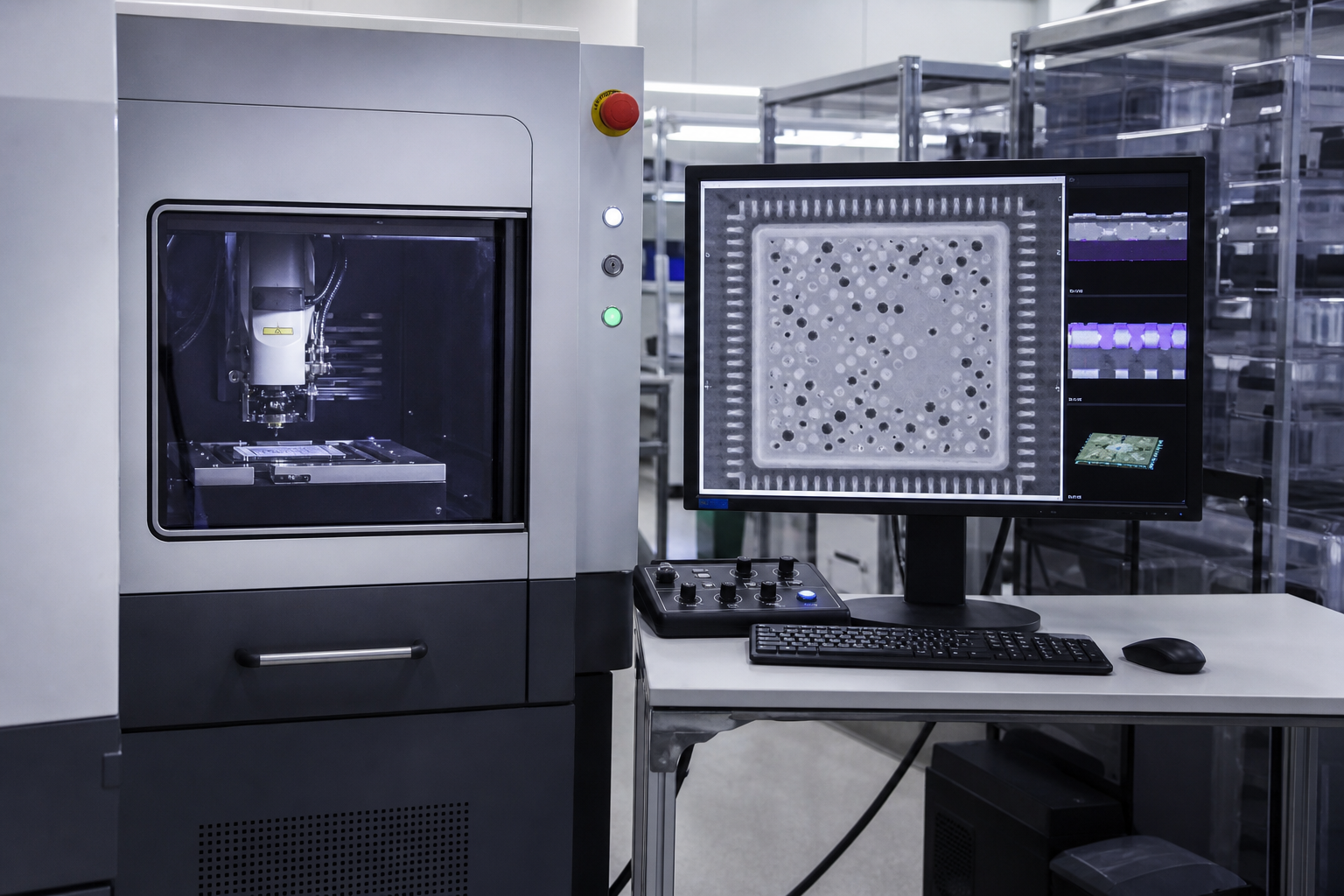

| Yöntem | Ne için iyidir | Ne değildir | | --- | --- | --- | | Taramalı akustik mikroskopi (CSAM/SAM) | Arayüzlerde boşluk haritaları, üretim örneklemesi | Plansız her birimde anlık %100 takt | | X-ray / CT örneklemesi | Yoğun metal-gölge bağlamı, seçilmiş arıza analizi | Her lot için ucuz günlük tarama | | Elektriksel / termal taramalar | Downstream etkiler | Polimerin nerede eksik olduğunun kök-neden haritası | | Dispense ve cure üzerinde proses SPC'si | Boşlukları önlemek | Şüpheli bir lotun boş olduğunu kanıtlamak |
Endüstriyel kural, mitolojiden önce disposition'dır: paket ailesine göre maksimum boşluk alanı/sınıfını, riske göre örnekleme oranlarını ve varsayılan olarak “sevk et, sahada izle”ye düşmeyen bir tutma yolunu tanımlayın.
Boşluk haritası bir lotu durduramıyorsa, o bir ekran koruyucudur.
Paketlemeyi dürüst tutan yönetişim
- Underfill malzemesini, dispense reçetesini ve cure profilini üç kabile sahibi değil, tek kontrollü set olarak dondurun.
- Boşluk metrolojisi lotlarını, substrat, bond ve underfill shot ID'leri için MES genealojisine bağlayın.
- Die boyutu, köprü sayısı veya substrat yığını değiştiğinde—“aynı” reçine parça numarası kullanılsa bile—boşluk kriterlerini yeniden kontrol edin.
- Sayısallaştırılmış bir kabul penceresi ve bir güvenilirlik sahibi olmadan “köşede boşluk normaldir” cümlesini yasaklayın.
Komşu sınırlar
Hybrid bonding, HBM yığınları için arayüz verimini sahiplenir. Substrat warpage'i, attach öncesi şekli sahiplenir. Paket testi ve burn-in, giden elektriksel/termal taramaları sahiplenir. Cam-çekirdek ve ABF brief'leri malzeme tedarikini sahiplenir. Bu sayfa güvenilirlik kapısı olarak underfill bütünlüğünü sahiplenir. Bir bonding kilometre taşını kutlayıp boşlukları yalnızca RMA laboratuvarında keşfetmeyin.
