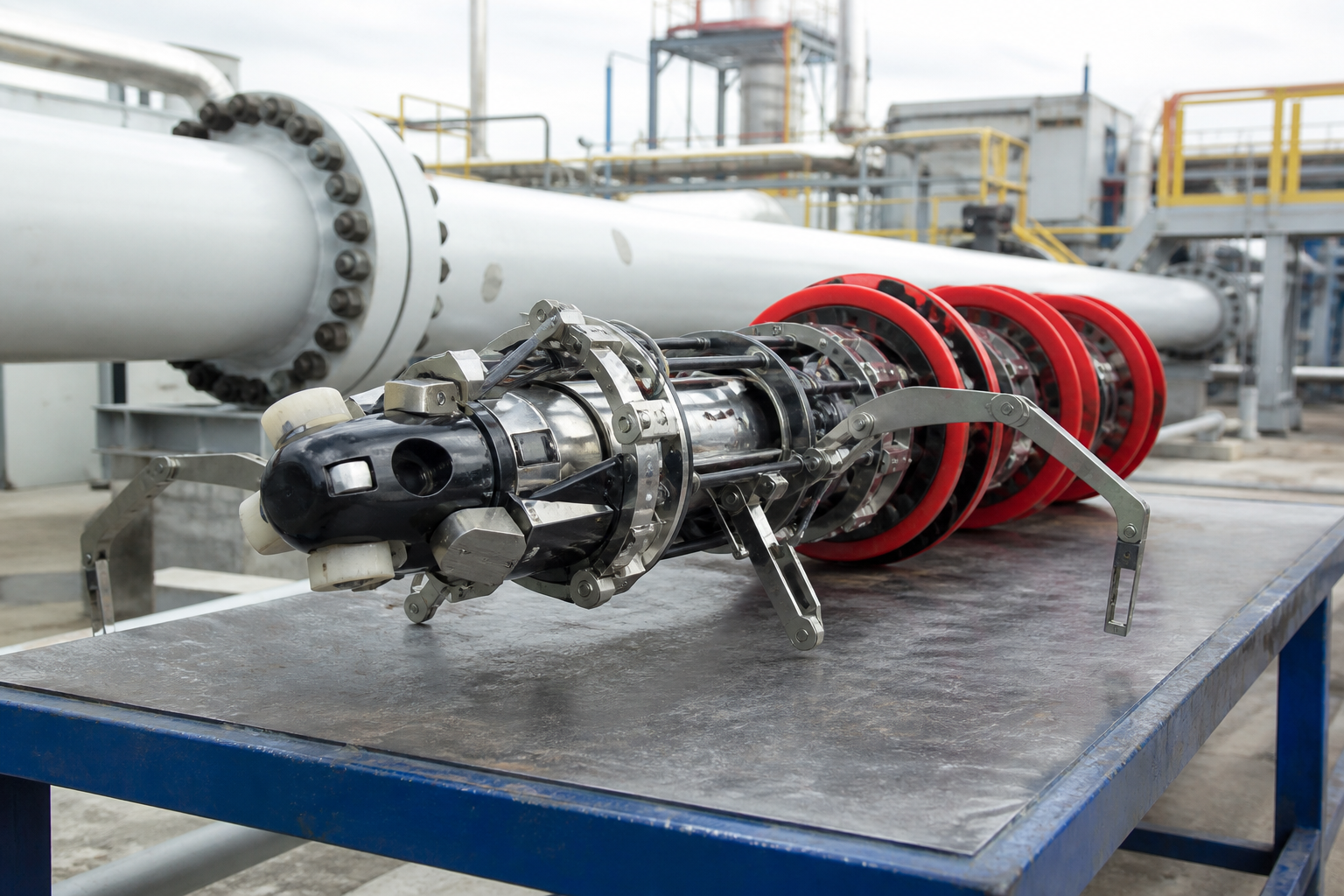

피깅을 한 번도 하지 않은 파이프라인은 내부 상태가 알려지지 않은 파이프라인이다. 외부 검사 방법—지상 음극 방식 보호 조사, 근거리 전위 측정, 직접 검사 굴착—은 부식 위협을 외부에서, 그리고 격리된 위치에서만 특성화한다. 습성 가스 라인 바닥에 발생하는 내부 부식, 용접 열 영향 구역에 집중되는 피팅, 또는 보고되지 않은 이전 건설 작업자의 기계적 손상을 볼 수 없다. 전체 구경 길이를 이동하면서 만나는 모든 것을 센티미터 해상도로 보고하는 유일한 검사 방법은 지능형 피그라고 불리는 기기화된 인라인 검사 도구다.
파이프라인 피깅 결정은 유지보수 일정 결정이 아닌 무결성 관리 결정이다. 위험 기반 파이프라인 무결성 프레임워크—API 570, API 1160 또는 유럽 EN 16348 동등물—에 따라 검사 주기와 도구 선택은 위협 평가에 의해 결정된다: 어떤 손상 메커니즘이 활성화되어 있고, 어떤 속도로, 그리고 검사 주기 사이 미탐지 성장의 결과는 무엇인가.
세 가지 주요 피그 분류와 그것들이 찾는 것
자기 자속 누설은 가장 널리 배포된 인라인 검사 기술이다. 도구는 영구 자석이나 전자석을 사용하여 파이프 벽을 포화에 가깝게 자화시키고, 도구의 센서가 부식, 침식, 기계적 손상으로 인해 벽이 더 얇은 곳에서 발생하는 자속 누설을 감지한다. MFL은 고속 커버리지를 제공하고 분석 후 각 이상에 대해 위치, 추정 길이, 너비, 깊이가 포함된 특징 목록을 생성하는 연속 축방향 및 원주 자속 신호를 생성한다.
초음파 테스트 인라인 검사는 각 센서 위치에서 잔여 벽 두께를 직접 측정하여 체적적 한계를 극복한다. UT 데이터는 기하학적으로 MFL 데이터보다 더 해석 가능하지만, UT 도구는 MFL 도구에 없는 운전 제약이 있다.
형상 도구—캘리퍼 피그와 변형 도구—는 벽 상태가 아닌 구경 형상을 측정한다. 함몰, 타원형, 좌굴, 구경 제한, 밸브 부분 폐쇄를 감지한다.
발사기 및 수신기 상태: 과소평가된 전제조건
실행을 완료하지 못하거나, 수신기에 손상되어 도착하거나, 부분 데이터로 도착하는 지능형 피그는 피그 실행을 전혀 하지 않은 것보다 나쁘다—통과로 해석될 수 있기 때문이다. 경험 있는 피깅 엔지니어가 실행 범위를 수락하기 전에 가장 먼저 확인하는 것이 발사기와 수신기 상태다.

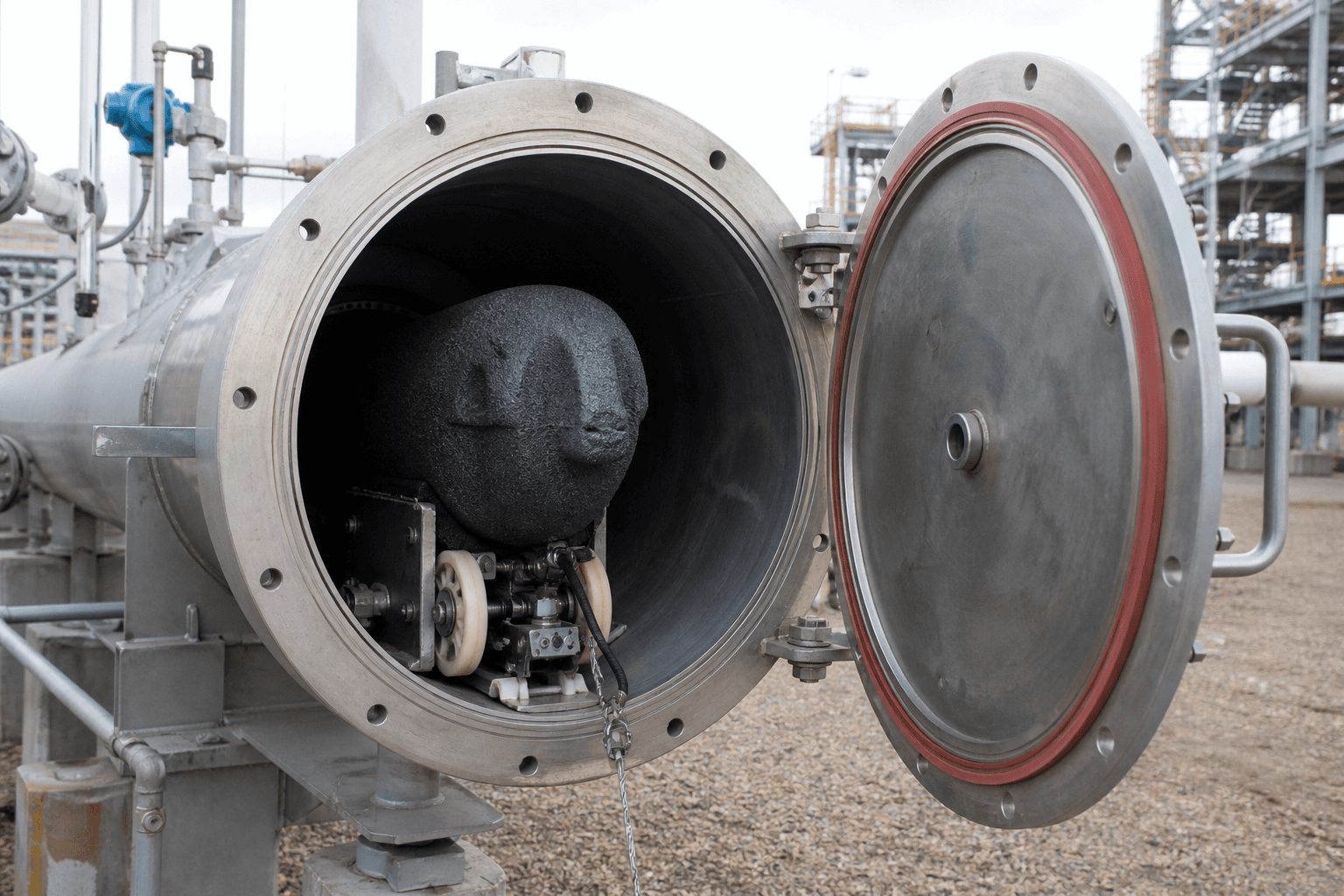

발사기는 운전 압력 하에 파이프라인에 피그가 삽입되는 압력 용기다. 구경 제한이 있는 발사기—용접 비드, 마모된 피그 스토퍼, 구경으로 돌출된 가스켓—는 삽입 시 피그를 손상시킬 수 있다.
수신기는 피그가 감속되고, 격리되고, 제거되는 곳이다. 충분한 피그 감속 길이를 제공하지 않는 수신기는 센서 배열을 손상시키는 고충격 피그 도착을 초래한다.
예정된 피그 실행 전 발사기 및 수신기 검사에는 구경 측정, 내부 육안 검사, 밸브 기능 테스트, 피그 스토퍼 상태, 통기 및 드레인 밸브 작동 가능성, 킥커 연결 무결성이 포함되어야 한다.
실행 계획: 속도, 제품 조건, 바이패스
MFL과 UT 인라인 검사 도구에는 속도 운전 창이 있다. 이 창 밖에서는—너무 느리거나 너무 빠르면—데이터 품질이 저하된다.
실행 계획은 바이패스 요구사항으로 전환된다: 허용 가능한 최소 및 최대 피그 속도를 감안할 때, 전체 실행 동안 피그를 허용 가능한 속도 창 내에 유지하기 위해 어떤 파이프라인 운전 조건—유량, 입구 압력, 출구 압력, 표고 프로파일—이 필요한가?
제품 조건도 운영자가 때로 과소평가하는 방식으로 데이터 품질에 영향을 미친다. 도구의 형상 센서가 탐색할 수 있는 임계값을 초과하는 왁스 침착물은 피그를 느리게 하거나 멈출 수 있다.
실행 후 데이터가 실제로 의미하는 것
50km, 12인치 파이프라인의 MFL 피그 실행은 신호 처리 후 수천 개의 특징 기록을 포함하는 데이터 파일을 생성한다. 각 기록에는 위치, 시계 각도, 치수 추정, 신뢰도 분류가 있다.
보고서의 가정을 이해하지 않고 보고서를 수락하는 파이프라인 운영자는 방어할 수 없는 무결성 논거를 하는 것이다. 보고서의 특징 치수는 관련 불확실성을 가진 점 추정치다.
지상 검증 및 굴착 선택
검사 데이터에서 물리적 굴착으로의 전환은 파이프라인 무결성 프로그램이 가장 자주 오류를 도입하는 곳이다. 굴착 선택 논리는 굴착이 시작되기 전에 위험 모델에 대해 문서화하고 정당화해야 한다.
이 지상 검증 데이터를 문서화하고, 인라인 검사 기록과 상관시키고, 공식 성능 검증의 일환으로 도구 공급업체에 피드백하는 것은 모든 운영자가 따르는 관행이 아니다. 그러나 이것이 운영자들이 자신의 파이프라인에서, 자신의 제품 조건에서 검사 도구가 사양대로 성능을 발휘한다고 주장할 수 있게 하는 관행이다.
주기 질문: 언제 다시 피깅할 것인가
즉각적인 조치가 필요한 모든 특징을 식별하고 수리하며 모든 모니터링 특징을 문서화한 피깅 프로그램은 작업의 절반을 완료한 것이다. 두 번째 절반은 다음 검사 주기를 확립하는 것이다. 주기는 임의적이지 않다; 활성 손상 메커니즘의 성장률과 가장 나쁘게 문서화된 특징에 대한 잔여 안전 수명 계산에서 도출된다.
제때 피깅되고, 적절히 준비된 발사기와 수신기를 갖추고, 도구를 속도 창 내에 유지하도록 관리된 제품 조건으로, 올바른 불확실성 모델에 대해 분석된 실행 데이터로, 그리고 성능 기록으로 피드백되는 지상 검증으로 운영되는 파이프라인—그것은 알려진 파이프라인이다. 5년이 지나고 규제 당국이 기대하기 때문에 피깅되는 파이프라인—이 조건들 중 어느 것도 관리되지 않고—은 검사를 받은 것이다. 그것들은 같은 것이 아니다.
