종이 위로는 “튜닝된” 공정 루프도 헌팅하거나 오버슈트하거나 큰 오차가 쌓일 때까지 죽어 있다. 운영자는 PID를 탓한다. 계장 기술자는 포지셔너 펌웨어를 바꾼다. 그동안 밸브 스템은 수개월째 작은 단위로 붙어 있다.
이 노트는 제어 밸브 스티션과 패킹 마찰—스템의 스틱슬립이 컨트롤러 명령을 어떻게 다시 쓰는지다. ESD 부분 스트로크 입증 시험, 메커니컬 씰 플러시 플랜, 다이어프램 씰 트랜스미터 충전 정직성과는 다르다. 다만 끈적한 최종 요소는 나쁜 날에 셋을 모두 흉내 낸다.
스티션은 스템이 쉰 뒤 떨어지려면 필요한 추가 힘이다. 운동이 시작되면 운동 마찰이 낮아져 밸브가 뛴다. 포지셔너가 평균을 내거나 점프가 루프가 배운 데드밴드 안이면 여전히 부드러운 피드백을 보일 수 있다. 제품 품질은 그 점프를 아무도 튜닝으로 없앨 수 없는 유량·압력·조성 스파이크로 본다.
보통 무엇이 붙게 만드는가

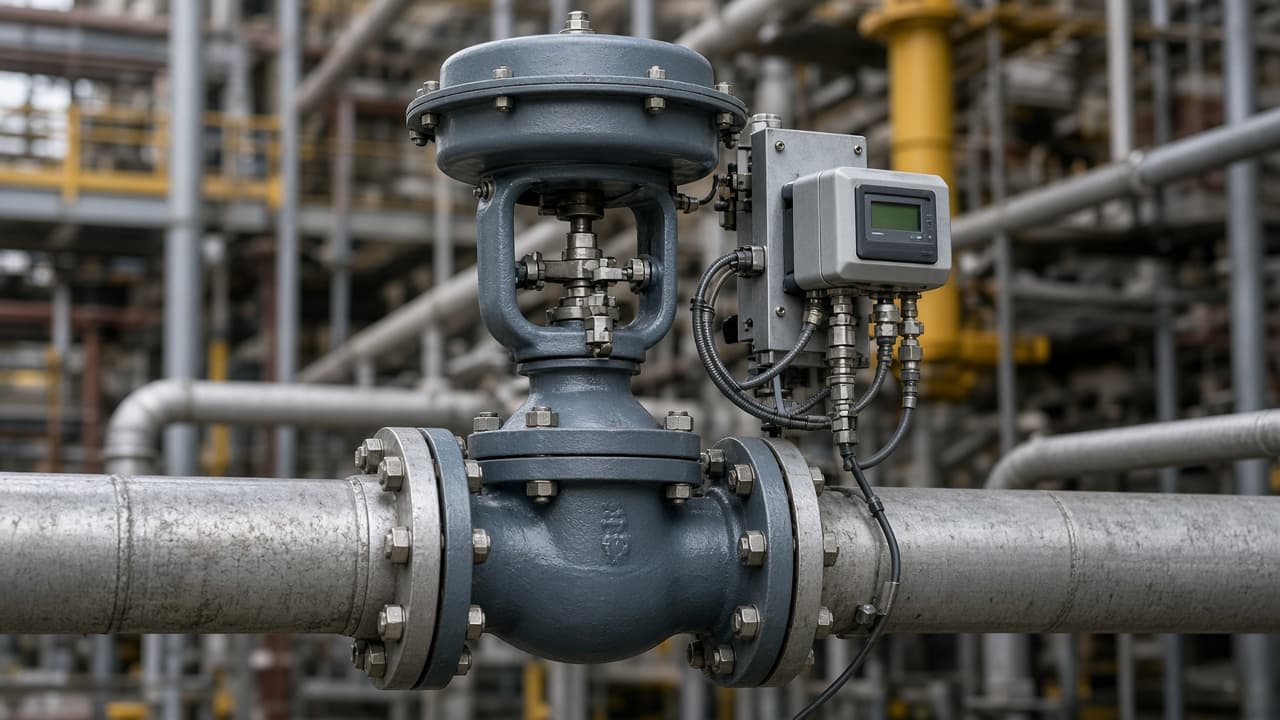

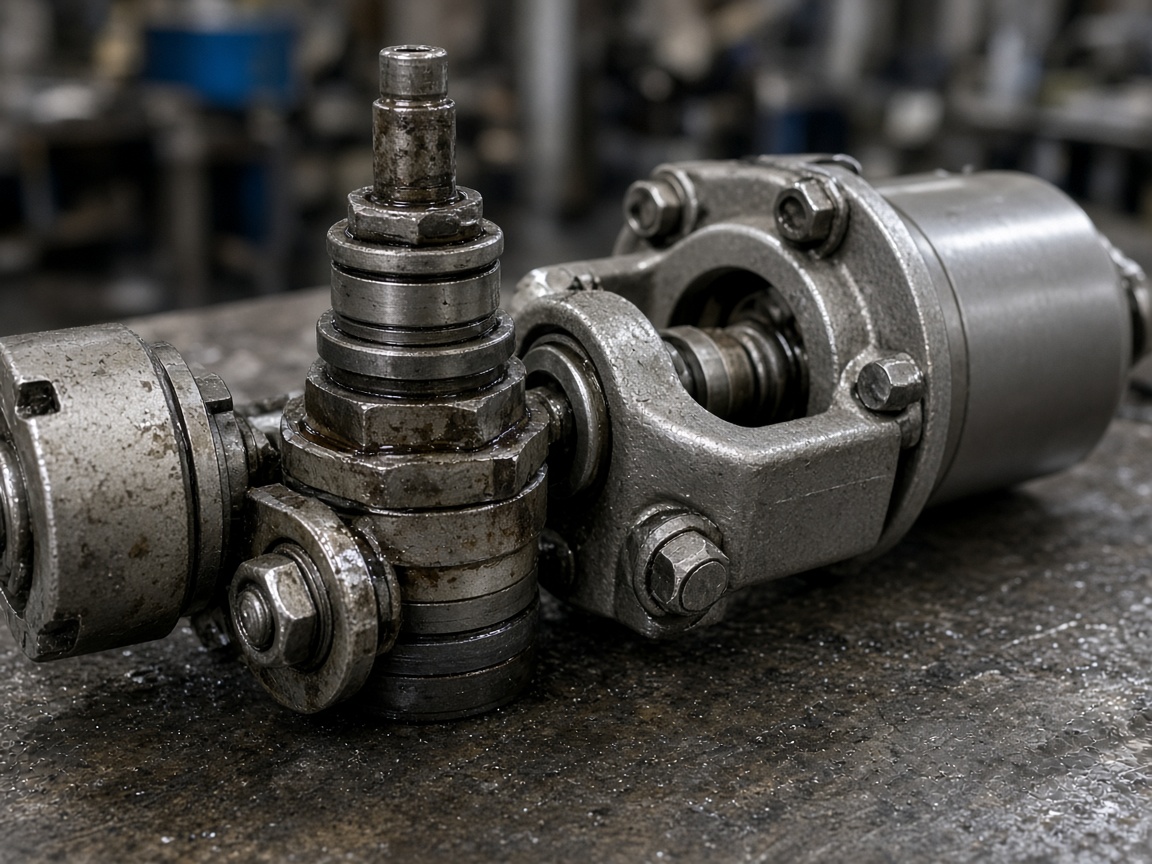

누출을 막으려 과하게 조인 패킹, 온도 사이클 뒤 마른 흑연, 측하중으로 휜 스템, 벤치 셋을 잃은 액추에이터 모두 이탈력을 올린다. 마찰 시그니처나 부분 스트로크를 돌릴 수 있는 스마트 포지셔너는—누군가 시험을 잡고 결과를 믿을 때—도움이 된다. 초록 “운전 중” LED는 전자에 전원만 있다는 뜻이다.
느린 램프에서 지령 설정값과 측정 스템 위치를 고해상도로 비교하라. 가끔 계단이 있는 평행 궤적이 서명이다. 컨트롤러 출력이 수분간 기어가는데 PV가 평평하다 갑자기 움직이면 같은 이야기를 공정 쪽에서 하는 것이다.
PID를 다시 만지기 전에
공정이 안전할 때 운전 대역으로 밸브를 스트로크하라. 장치가 지원하면 포지셔너 마찰·스티션 지표를 기록하라. 패킹은 벤더 토크 절차대로—“누출이 멈출 때까지, 반 바퀴 더”가 아니라. 스템 직진도와 액추에이터 공기 공급을 점검하라. 기계 경로가 정직해진 뒤에야 튜닝 상수를 만져라.
루프가 “깨우려고” 점점 더 큰 게인을 원하면 밸브가 자고 있는지 물어라. 스티션은 HMI의 컨트롤러 블록이 얼마나 우아해 보이는지 상관하지 않는다.
