리튬 셀 라인은 워크스루에서 세계적 수준으로 보이면서도 여전히 수분 때문에 몇 주를 잃을 수 있다. 그 실패는 좀처럼 고장 난 제습기 아이콘으로 나타나지 않는다. 대신 전해액 주액 홀드, “문제없어야 했던” 전극 스크랩, 그리고 품질이 이미 넘어간 뒤에야 다급해지는 이슬점 추세로 드러난다.
포메이션·에이징 홀은 공장 안의 용량 플랜트다. 드라이룸은 다르다: 공정 변수로서의 대기. 절대습도가 흔들리면 화학은 설비팀 회의가 끝나기를 기다려 주지 않는다.
이 브리프는 배터리 드라이룸을 위한 수분 예산 지도다—구역, 사람, 기계가 평범한 클린룸 이야기가 암시하는 것보다 훨씬 더 건조해야 하는 공기에 어떻게 수분을 실어 나르는지.
"건조"가 숫자로 뜻해야 하는 것
상대습도 퍼센트는 사무실 HVAC에서 자란 운전자를 오도한다. 배터리 관련 이슬점에서 유용한 언어는 이슬점(°C)과 건조 공기 킬로그램당 수분 그램이다. 일반적인 산업 관행은 조립 구역을 여전히 대략 −35 °C~−45 °C 이슬점 부근에 모으고, 전해액 주액과 수분에 가장 민감한 화학은 −60 °C 쪽으로, 고체전해질이나 차세대 주액 셀에서는 그보다 더 낮은 값으로 밀어붙인다.
이것들은 쾌적 설정값이 아니다. 공정 윈도우다. “건조하게 느껴지는” 방도 방금 전극 캘린더링한 필름에는 여전히 젖어 있을 수 있다.
유일한 수분계가 작업자의 목이라면, 공정 관리는 없는 것이다.
구역화가 하나의 거대한 사막보다 낫다
전체 면적을 하나의 초건조 볼륨으로 다루는 것은 비싸고 취약하다. 성숙한 레이아웃은 구역을 나눈다:
| 구역 목적 | 전형적 이슬점 대역 (참고용) | 존재 이유 | | --- | --- | --- | | 전해액 주액 / 임계 밀봉 | 현장에서 가장 추운 대역 | 화학 손상 전 가장 작은 수분 예산 | | 셀 조립 / 스태킹 | 빡빡하지만 주액보다 따뜻함 | 매 입방미터를 과설계하지 않고 인력·로봇 트래픽 수용 | | 에어록 / 가우닝 버퍼 | 통제된 전이 구간 | 외기와 호흡이 주액 구역으로 유입되지 않도록 차단 | | 기계실 / DHU 갤러리 | 공정 구역 아님 | 건조를 실제로 만드는 기계를 보호 |
구역화는 인테리어 디자인이 아니다. CapEx 원칙이다: 가장 낮은 이슬점은 정당화 가능한 최소 볼륨만 차지해야 하고, “전체 공장 −70 °C”라고 말하는 마케팅 슬라이드가 아니라 그 볼륨의 수분 부하에 맞춰 산정된 건조제 용량이 뒷받침해야 한다.

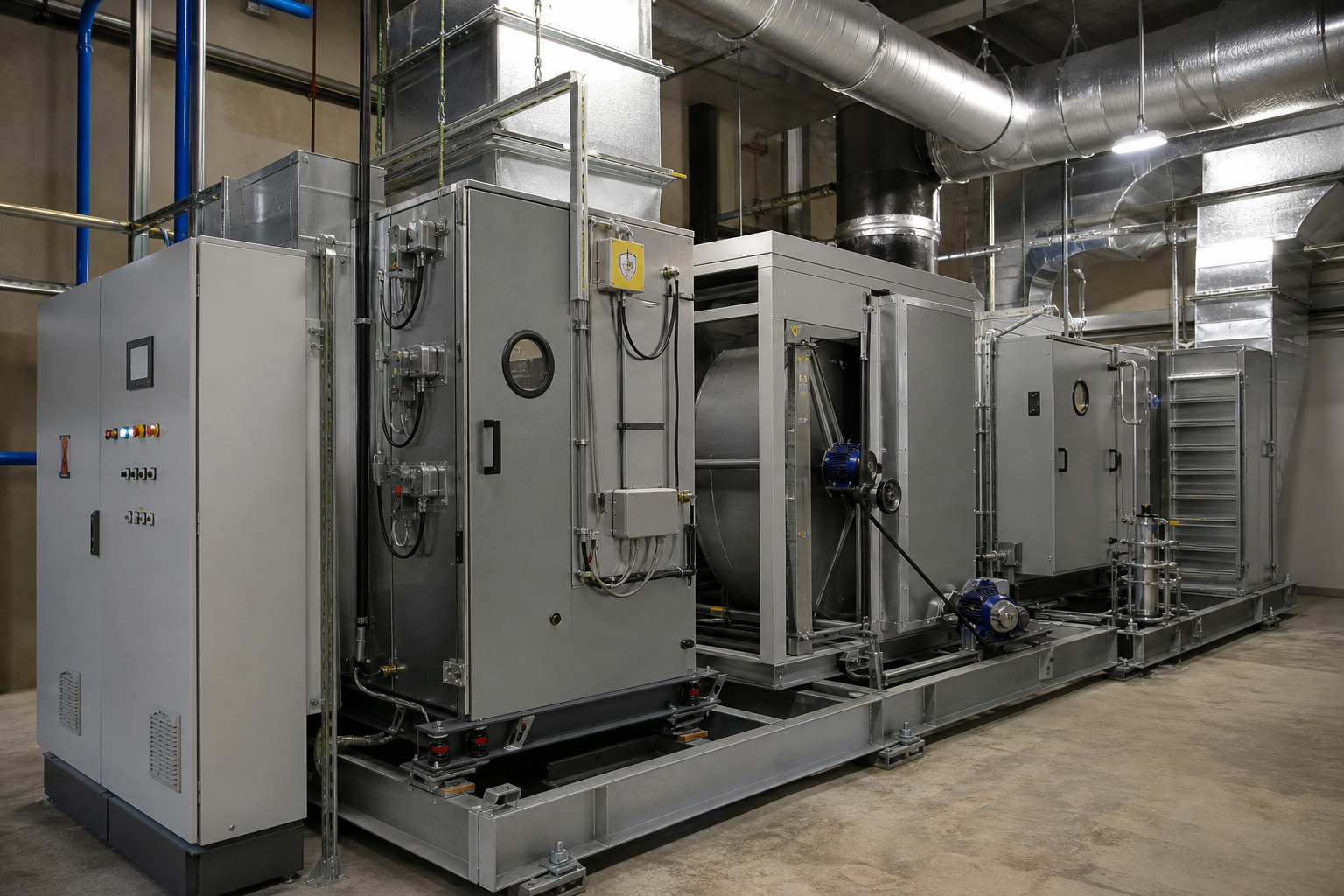

DHU 갤러리는 공정의 일부다. 공간을 굶기는 것은 설비 옷을 입은 수율 결정이다.
아무도 P&ID에 넣지 않는 수분 부하
엔지니어링 패키지는 흔히 침기와 보충 공기를 모델링한다. 그러나 평범한 화요일에 실제로 이슬점을 움직이는 것은 과소 모델링한다:

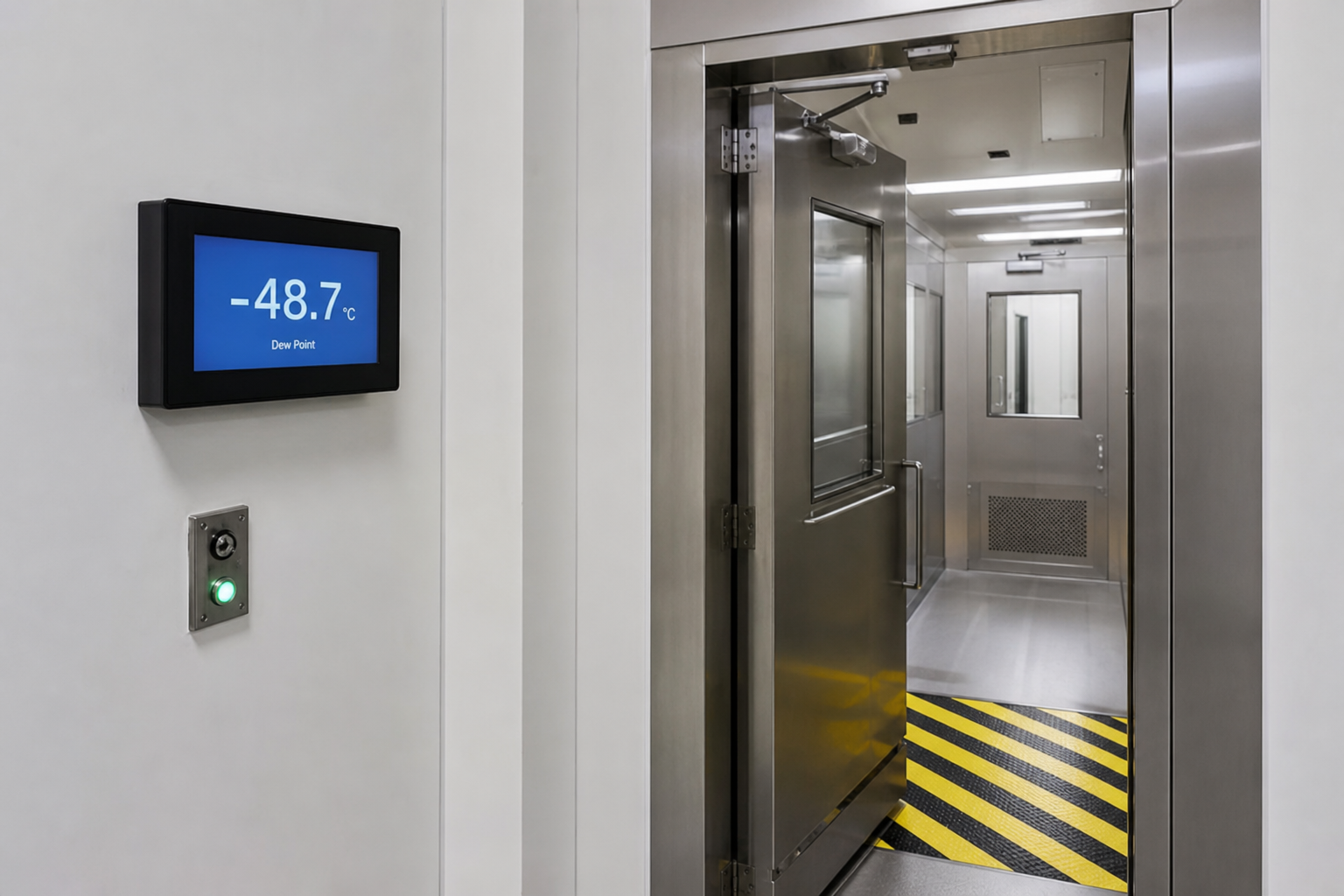

- 도어 사이클 — 모든 에어록 개방은 수분 펄스다. 교대 교체는 공정 교란이다.
- 사람 — 호흡과 피부 수분 부하는 실재한다; 마스크 규율이 존재하는 이유는 작업자가 오염원일 뿐 아니라 수분원이기 때문이다.
- 자재 이동 — 팔레트, 토트, 코일이 흡착된 수분을 봉투 안으로 들여온다.
- 로봇과 케이블 캐리어 — 일반 홀용으로 선정된 모션 플라스틱과 드레스팩은 초저습도에서 먼지를 떨구거나 기계적으로 고장 날 수 있다; 건조는 재료 호환성 문제이기도 하다.
- 정비 출입 — 잘못된 절차로 한 “빠른 렌치 작업”은 작업지시 번호가 붙은 이슬점 사고다.
수분을 위한 교통 통제는 AMR을 위한 교통 통제만큼 실재한다.
정직함을 지키는 계측
감독자 책상 위 벽 센서 하나는 수분 예산이 아니다. 유용한 플랜트는 다음을 한다:
- 센서를 진실을 평균으로 지워버리는 리턴 덕트뿐 아니라, 주액 근처·전극 노출 근처 등 실제 공정 공기가 있는 곳에 배치한다.
- 이슬점을 도어 오픈 카운터·DHU 상태와 함께 같은 교대 리뷰 페이지에서 추세화한다.
- 절대 임계값뿐 아니라 상승률에도 경보를 건다; 바쁜 에어록 시간대의 완만한 상승이 경고이지, 이틀 뒤 스크랩 보고서가 경고가 아니다.
- 센서 교정과 샘플링 위치를 변경관리 하에 둔다. 잘못 장착된 프로브는 거짓 “녹색” 방을 만들어 낸다.
설계 리뷰가 되었어야 할 익명화된 한 주
중간 규모 파우치 라인이 조용한 주말 내내 주액 이슬점을 유지하다가 매주 월요일 아침마다 잃었다. DHU는 건강했다. 주말 셧다운 후의 에어록 트래픽이 수분 모델에 반영되지 않았던 것이다. 운영팀은 “주말 퍼지”를 탓했다. 엔지니어링팀은 부하 계산에 한 번도 들어간 적 없는, 락 밖의 도어 사이클 횟수와 자재 대기를 발견했다. 해법은 건조에 대한 더 큰 슬로건이 아니었다. 대기 규칙, 락 타이밍, 그리고 트래픽이 많은 조립 베이와 공기를 공유하지 않도록 만든 주액 구역 볼륨이었다.
인접 경계
포메이션/에이징 브리프는 사이클러 홀과 열침적을 담당한다. 산업 BESS 다이어리는 저장 디스패치를 담당한다. 플랜트 CDA 이슬점 이야기는 공압 공구용 공기를 담당한다. 압축공기 누출 프로그램은 유틸리티 낭비를 담당한다. 이 페이지는 배터리 공정 관리로서의 드라이룸 수분을 담당한다. 포메이션 라인 하나를 더 펀딩하고 나서 주액실이 택트에서 이슬점을 유지하지 못한다는 걸 뒤늦게 발견하지 말라.
