Bir düşüşle başlayın. Üç departmanın birbirini suçlamasıyla bitirin. Arada “N+1” diye spes edilip “umut” gibi işletilen bir UPS var.
Bu brief bir arıza kaskadıdır—bir what-if ağacı—UPS marka karşılaştırması değil.
GRID DIP / FEEDER EVENT
│
├─[A] UPS static bypass zaten kilitli mi? ──yes──► LOAD SEES DIP ──► CASCADE α
│ │no
│ ▼
├─[B] Batarya özerkliği ≥ ride-through ihtiyacı? ──no──► TRANSFER CHAOS ──► CASCADE β
│ │yes
│ ▼
├─[C] Ada sınırı kritik yüklerle eşleşiyor mu? ──no──► HALF-SAVED LINE ──► CASCADE γ
│ │yes
│ ▼
└─[D] Kontrol / PLC gücü aynı adada mı? ──no──► BRAIN DARK / MUSCLES LIVE ──► CASCADE δ
│yes
▼
RIDE-THROUGH (boring success)

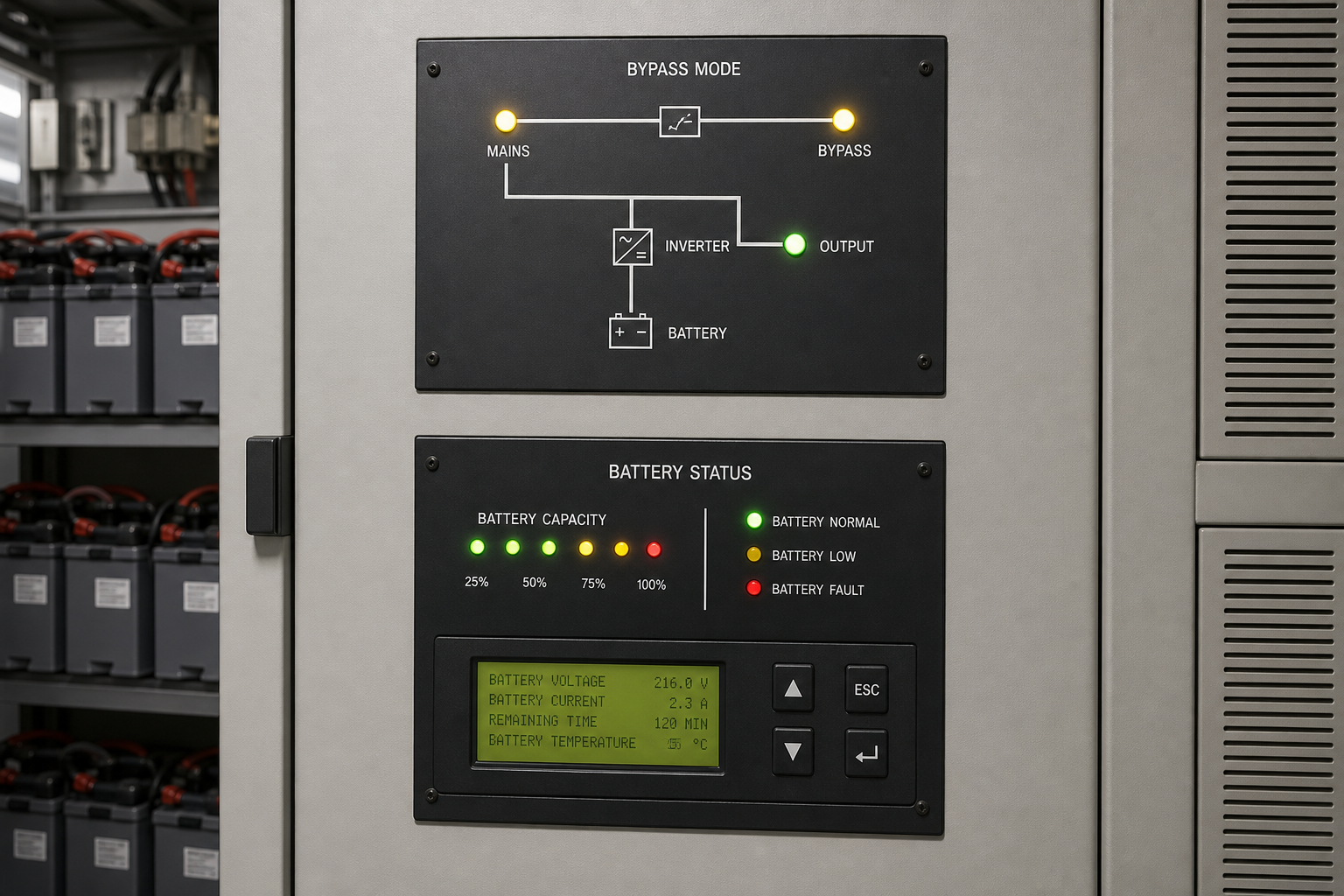

KASKAD α — Bypass tiyatrosu
Belirti: UPS “online” lambası sağlıklı; yük yine titredi.
Mekanizma: Bakım sonrası manuel veya otomatik bypass açık kaldı; izleme inverter hazır gösterdi, yol göstermedi.
Tesis etkisi: UPS’in silmek için alındığı aynı düşüş.
İlk düzeltme: Bypass durumu MoC altında; bypass vardiya penceresinden uzunsa alarm.
Bypass bir moddur, kişilik tuhaflığı değil.
KASKAD β — Özerklik kurgusu
Belirti: Runtime broşürü 15 dakika dedi; olay 90 saniye kaos sonra düşüş.
Mekanizma: Yaşlanmış bataryalar, yanlış yük tahmini veya gecikmiş deşarj testi.
Tesis etkisi: Düzenli kapanış script’leri hiç başlamadı; reçete ortasında hurda.
İlk düzeltme: Deşarj testleri tarihli; özerklik adanın gerçek ölçülen kW’sine etiketli—nameplate fantezisi değil.

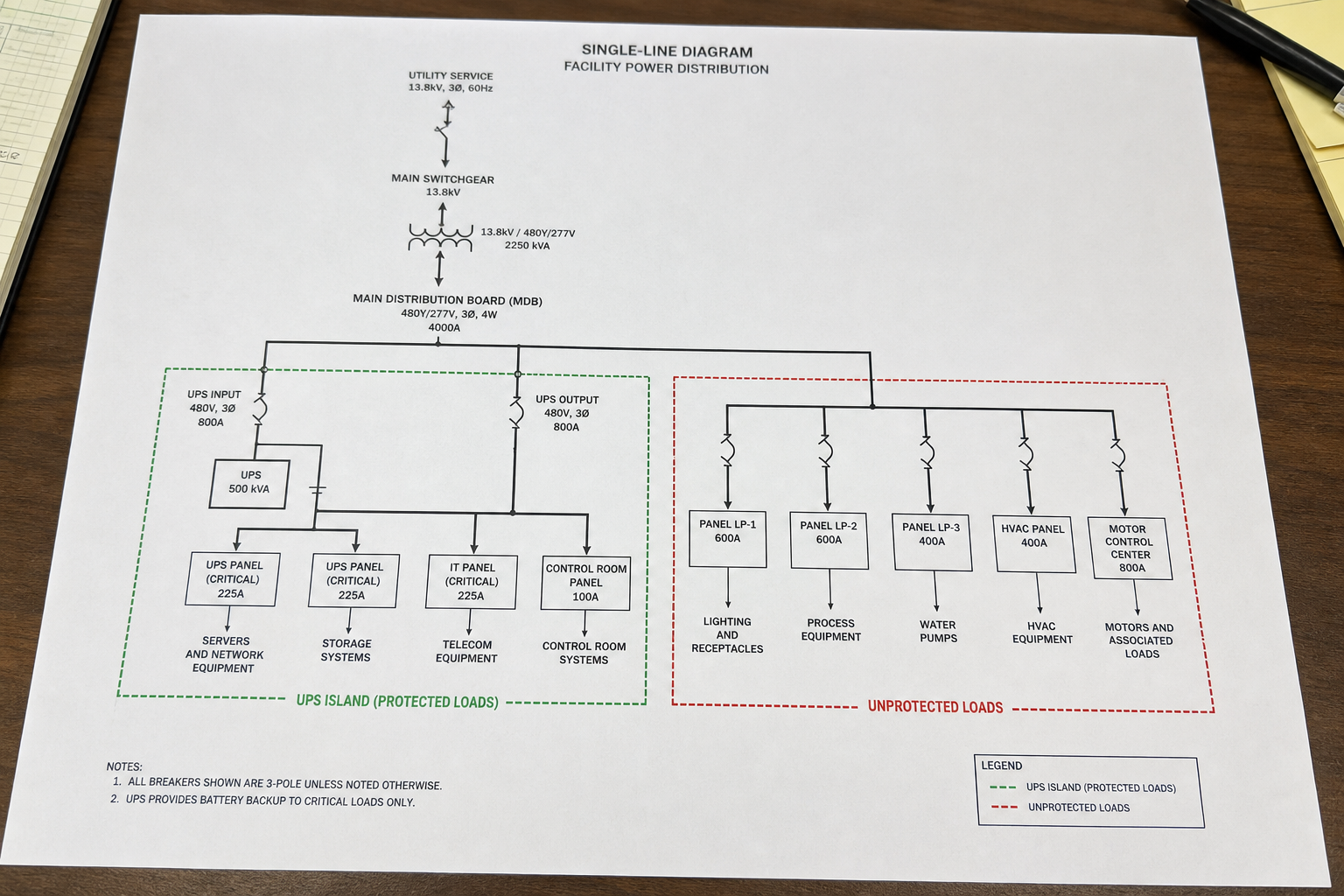

KASKAD γ — Yarım-ada tasarımı
Belirti: Tool gücü tuttu; konveyör veya abatement öldü; interlock’lar yine de ateşlendi.
Mekanizma: Kritik yol yalnızca tool olarak çizildi; yardımcılar ve egzoz ham şebekede.
Tesis etkisi: “Korunan” tool’lar yine abort.
İlk düzeltme: Tool’u yasal çalıştıran sıkıcı bağımlıları içerecek şekilde adayı yeniden çiz.
KASKAD δ — Beyin karanlık, kaslar canlı
Belirti: Motorlar uğuldadı; PLC’ler reboot; reçeteler zombi gibi sürdü veya kirli dondu.
Mekanizma: Kontroller komut ettikleri sürücülerden farklı panelden beslendi.
Tesis etkisi: En çirkin kaskad—denetimsiz hareket.
İlk düzeltme: Kontroller + HMI + ağ switch’leri yönettikleri adayla birlikte gider.
Bağımlı ada dışındaysa tool korunmaz.
Kaskad çarpanı — Harmonikler ve jeneratör transferi
Dizel veya şebeke reclose ile transfer zamanlamasını yok sayan UPS adaları çift vuruş icat eder. Koordinasyon notları batarya testleriyle aynı klasörde olmalı.
Sahiplik tek cümlesi
Tesis demir ve bataryaya sahip. Kontrol düzenli duruş mantığına sahip. Üretim hurdaya sahip. Yalnızca proses-adası UPS sahibi belgelenmiş dip testinden sonra bir adayı “nitelikli” ilan edebilir.
Bitişik sınırlar
Endüstriyel BESS tepe kırpma tesis depolama ekonomisine sahiptir. AI raf sıvı soğutma IT termal tesislerine sahiptir. Rejeneratif VFD’ler çok eksenli enerji geri kazanımına sahiptir. Güç kalitesi harmonik genel bakışları tesis geneli distorsiyona sahiptir. Hiçbiri UPS bypass disiplini ve proses-adası sınır dürüstlüğüne sahip değildir. Kampüs BESS fonlayıp tool ride-through beklemeyin.
Masaüstü soruları (bir sonraki tabletop’ta kullanın)
- Bypass kilitliyken hangi yükler önce ölür?
- Bugünkü kW’da ölçülen özerkliğimiz ne?
- Abatement ada dışındaysa hangi interlock ateşlenir?
- Sürücüler etkilenmezken PLC’ler reboot olur mu?
- Vardiya sonunu geçen bypass’ı kim yetkilendirir?
Kapanış
UPS dayanıklılık yaratmaz. Nitelikli ada yaratır—sınırlar, bataryalar, bypass gerçeği ve kaslarla uyanık kalan bir beyin. Geri kalanı bir sonraki düşüşü bekleyen kaskaddır.
