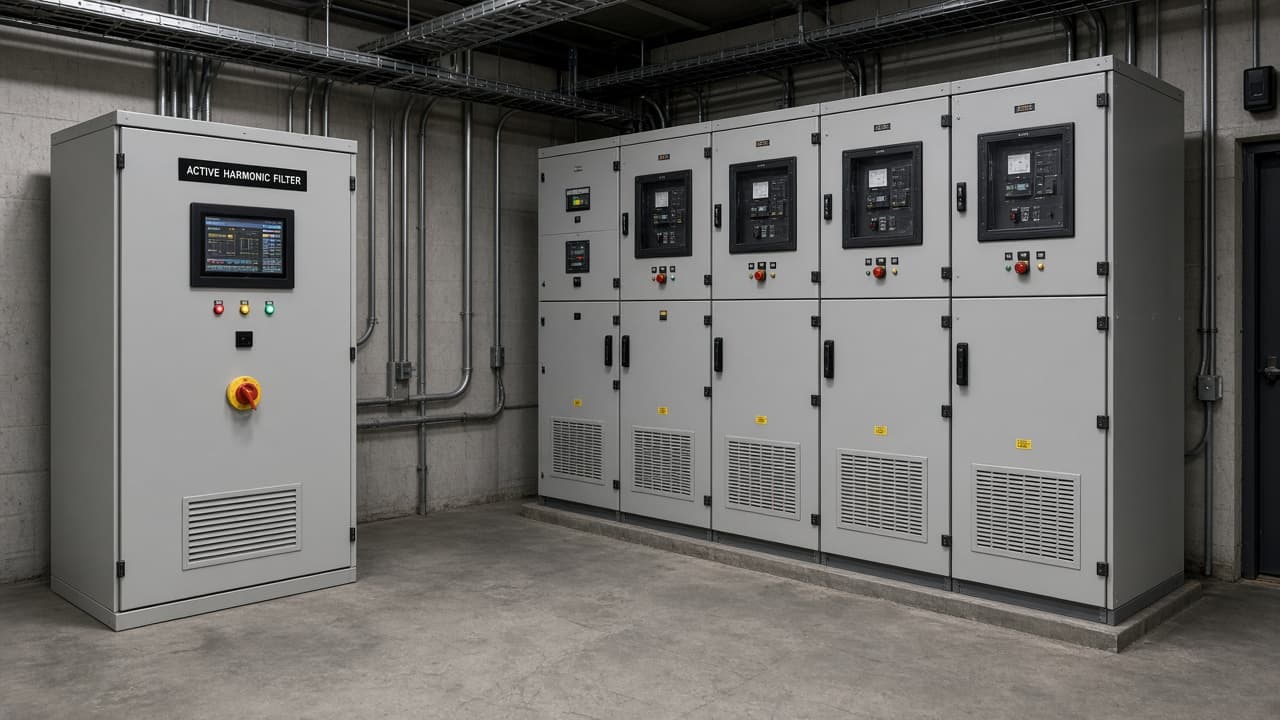

Frekans konvertörleri, doğrultucular ve diğer lineer olmayan yükler tesis dağıtımına harmonik akım enjekte eder. Aktif harmonik filtreler (AHF) bu akımları ölçer ve karşı akım enjekte ederek besleyici tarafını daha temiz gösterir. Güç faktörü düzeltmesi için kullanılan detune edilmiş pasif kondansatör bankalarıyla aynı ürün değildirler; ikisi de aynı elektrik odasında görünebilir.
PFC kondansatör bankası detuning’i ve rejeneratif VFD DC-bus konuları ilgili güç kalitesi yüzeylerini kapsar. Bu yazı AHF uygulama temelleri: algılama, boyutlandırma ve koordinasyon hakkındadır.
Yazılımdan önce algılama gelir

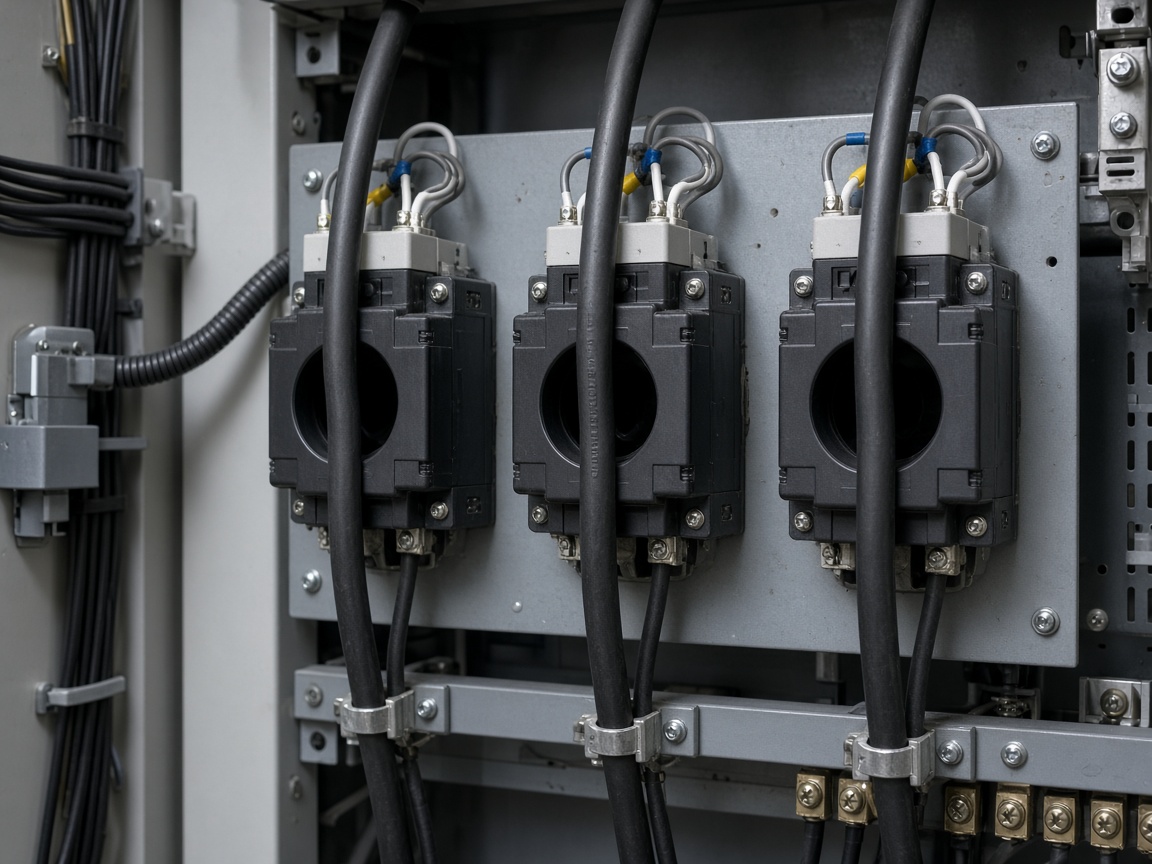

Çoğu AHF tasarımı, yükü (veya topoloji ve üretici talimatına göre hattı) örnekleyen akım trafolarına dayanır. CT’ler filtre bağlantısının yanlış tarafındaysa, yetersiz boyutlanmışsa, doymuşsa veya polarite hatalıysa denetleyici bir kurmacaya karşı optimize eder. Montaj kılavuzlarının CT oranı seçimi, faz yönelimi ve açıklıklara vurgu yapmasının nedeni budur: filtre ölçemediğini iptal edemez.
Spektrum ve rating
AHF sürekli akım rating’i, birinin nameplate’ten hatırladığı yalnızca temel yük akımını değil—harmonik amper talebini kapsamalıdır. Tipik ve tepe işletme modlarını yakalayan güç kalitesi analizörü (veya eşdeğeri) ile saha araştırması, seçimin olağan temelidir. Şebekeden veya komşu besleyicilerden gelen arka plan bozulması da önemlidir; yalnızca bir VFD dizisine göre boyutlandırılmış bir filtre, bara zaten kirliyse gerilim THD’sini yüksek bırakabilir.
Aynı baradaki birden fazla filtre, pasif bankalar ve jeneratör setleri, kontrol döngüleri ve rezonansların birbirine karşı çalışmaması için koordinasyon ister. Filtre eklenirken veya taşınırken üretici uygulama notları ile tesis tek hat şeması aynı MoC paketinde yer almalıdır.
Satın almayı kanıtlayan devreye alma
Anlaşılan ölçüm noktalarında as-found ve as-left harmonik spektrumları, CT kablolamasının doğrulanması ve temsili yük altında termal kontroller; kabinin yalnızca HMI’da durum göstermediğinin, elektrik işi yaptığının minimum kanıtıdır. THD hedefleri sözleşmeye bağlıysa, kabul testine ölçüm konumunu yazın. Ortak bağlantı noktası (veya anlaşılan bara) olmayan elverişli bir panodan ölçmek sonradan tartışma üretir.
Aktif filtre, algılama sorunu bağlanmış kontrollü bir akım kaynağıdır. Önce algılama ve boyutlandırmayı çözün; algoritma CT’lerin verdiği ölçümü—doğru veya hatalı—yalnızca güçlendirir.
