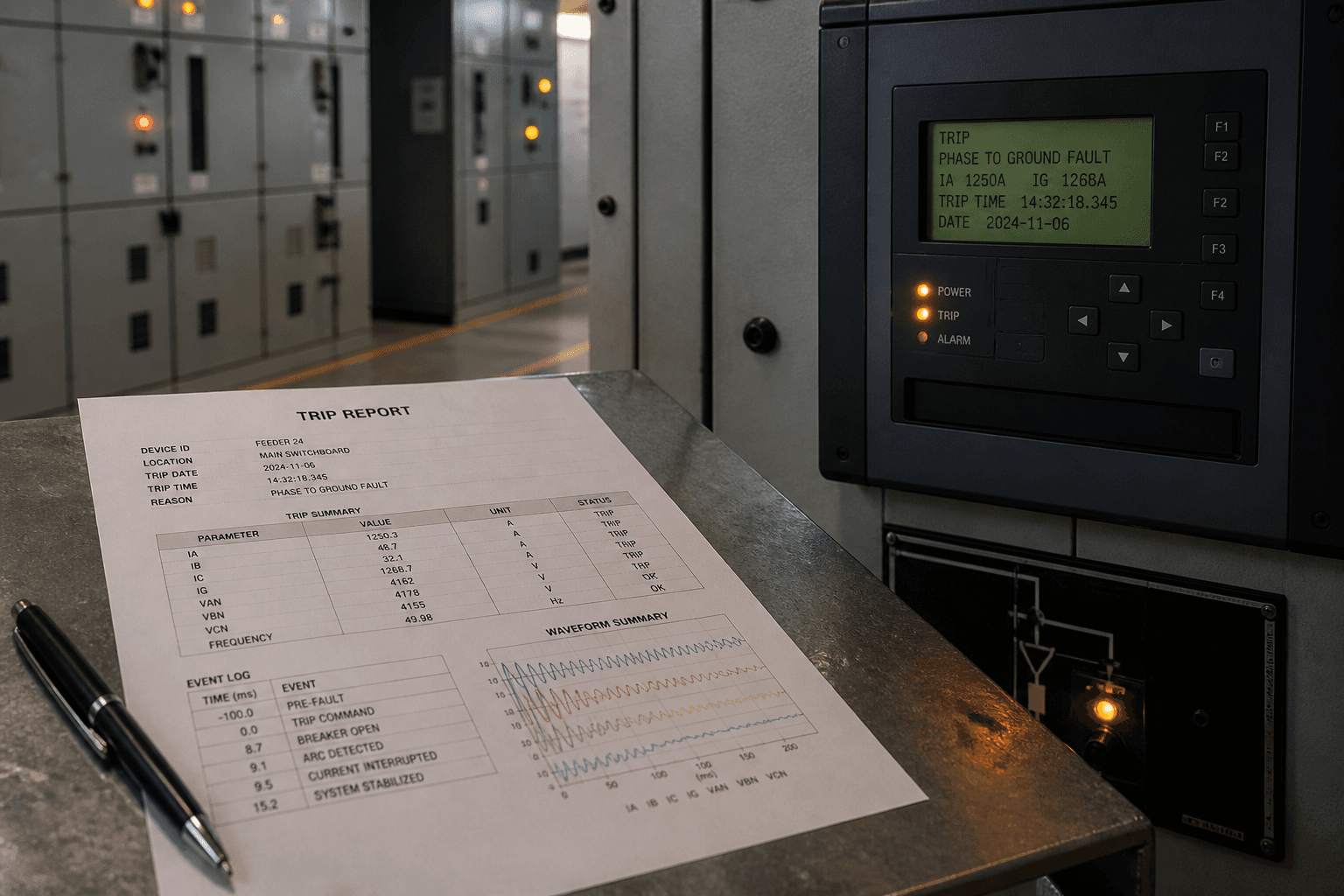

리포트: TR-441 · Feeder West 차단기
장치: 마이크로프로세서 릴레이 (익명)
형식: 트립 리포트 디코드. 협조 교과서가 아님.

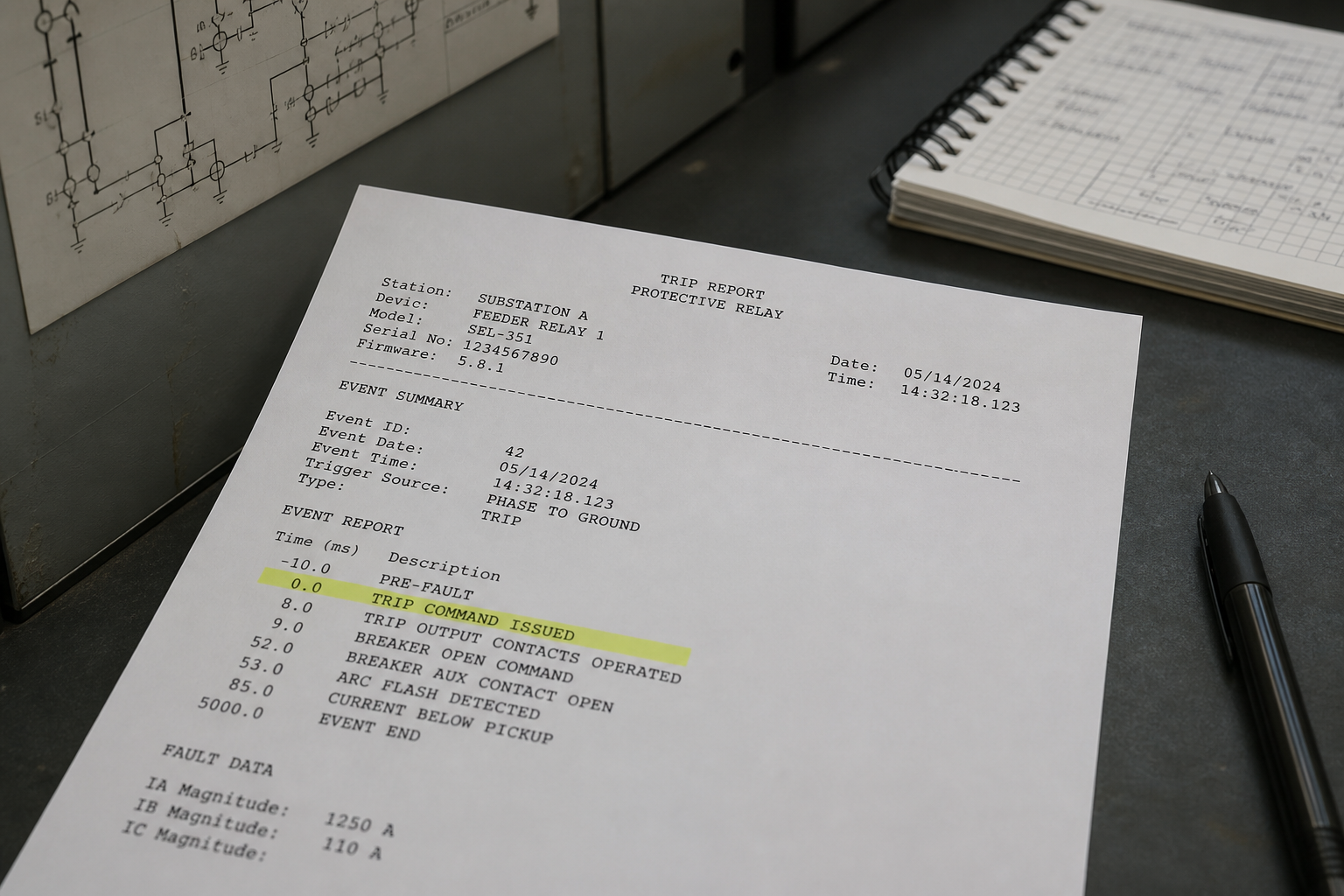

릴레이 요약 블록
Event: TR-441
Breaker: 52-W
Target: 51P / 50P
Pickup: 51P phase B
Fault I: ~6.2 × In (phase B)
Duration to trip: 312 ms
Pre-fault V: normal
Targets asserted: 51P
Targets not asserted: 67, 27, 59
타깃 목록을 아무도 안 읽으면 모든 트립은 ‘선로에 뭔가’가 된다.
디코드 (평문)
| 필드 | 여기 의미 | | --- | --- | | 51P B pickup | 시한 과전류가 B상을 먼저 봄 | | 50P 단독 래치 아님 | 순수 순시 과전류 이야기 아님 | | 312 ms | 협조 창 — 하류 퓨즈/차단기 곡선 확인 | | 27/59 없음 | 주 서사가 저전압/과전압 아님 |
복도 버전: “또 깜빡.”
릴레이 버전: B상의 시계 있는 과전류.
같은 날 들은 잘못된 다음 단계
- 즉시 투입 (B상 케이블/부하 점검 없음).
- 픽업을 올려 “불필요 트립 없애기.”
- PQ 모니터 이벤트와 TR-441 시각 비교 없이 유틸리티 탓.
재투입 권한 전 필수 패킷
- TR-441 PDF + COMTRADE/이벤트 파일 보관.

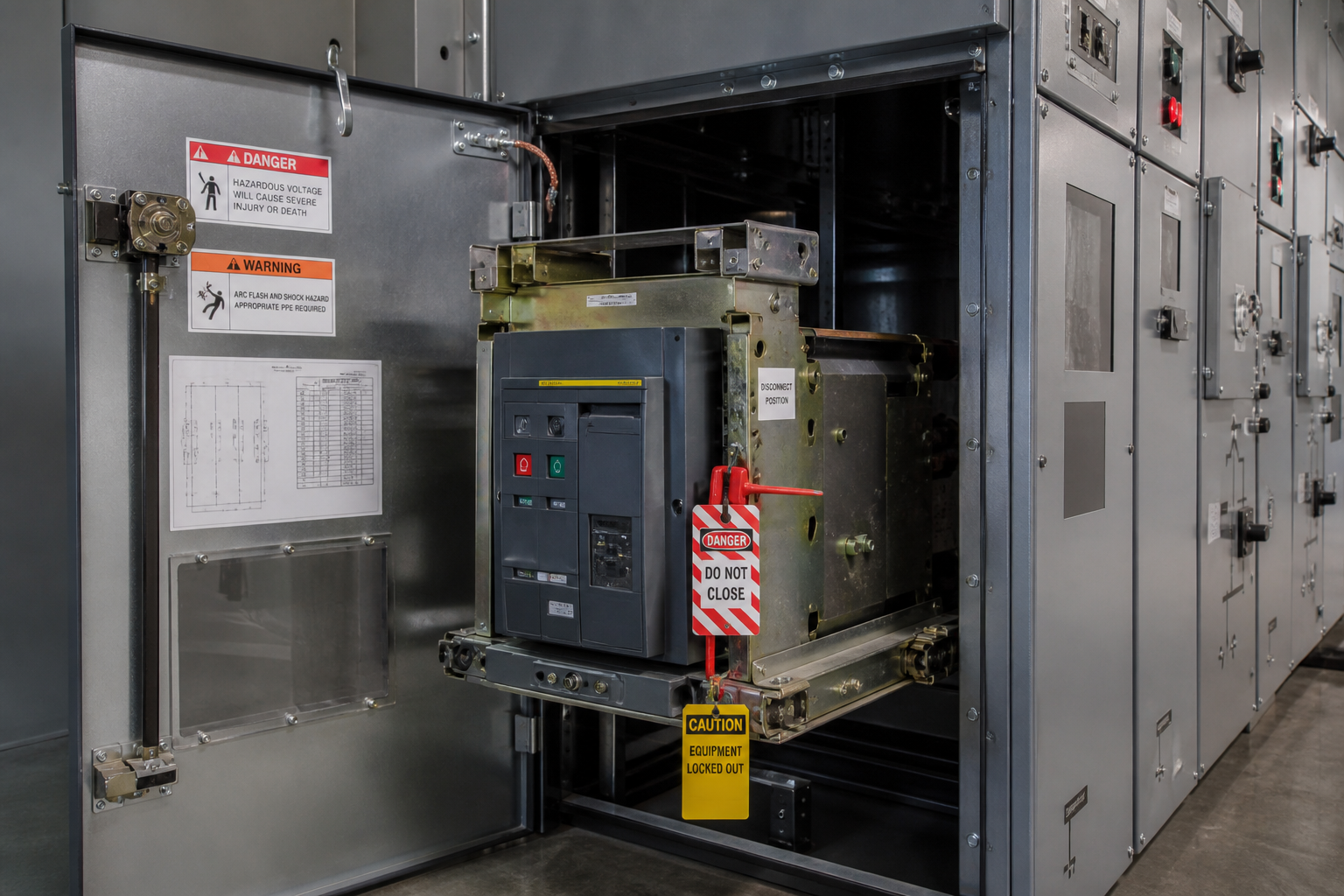

- Feeder West B상 워크다운 메모 (열·냄새·토크 흔적).
- 곡선 확인: 312 ms가 의도 협조와 맞는가?
- 같은 분의 플랜트 PQ 이벤트 교차참조 (새그면 캡션 시트).
- 재투입 체크리스트 서명 — 무전 “고” 아님.
트립 리포트는 증인이다. 정정을 올리는 것은 증언 삭제다.
인접 경계
PQ 캡션은 새그 증거를 담당한다. 블랙스타트 스크립트는 계통 상실 훈련을 담당한다. 인보이스 부검은 요금 라인을 담당한다. UPS 캐스케이드는 아일랜드 실패 트리를 담당한다. TR-441은 읽을 수 있는 진실로서의 한 보호 사건을 담당한다. 민속학으로 협조하지 말 것.
마무리
차단기는 한 번 진실을 말했다. 플랜트의 일은 파일을 지키고—픽업 비트와 논쟁하지 않는 것이다.
