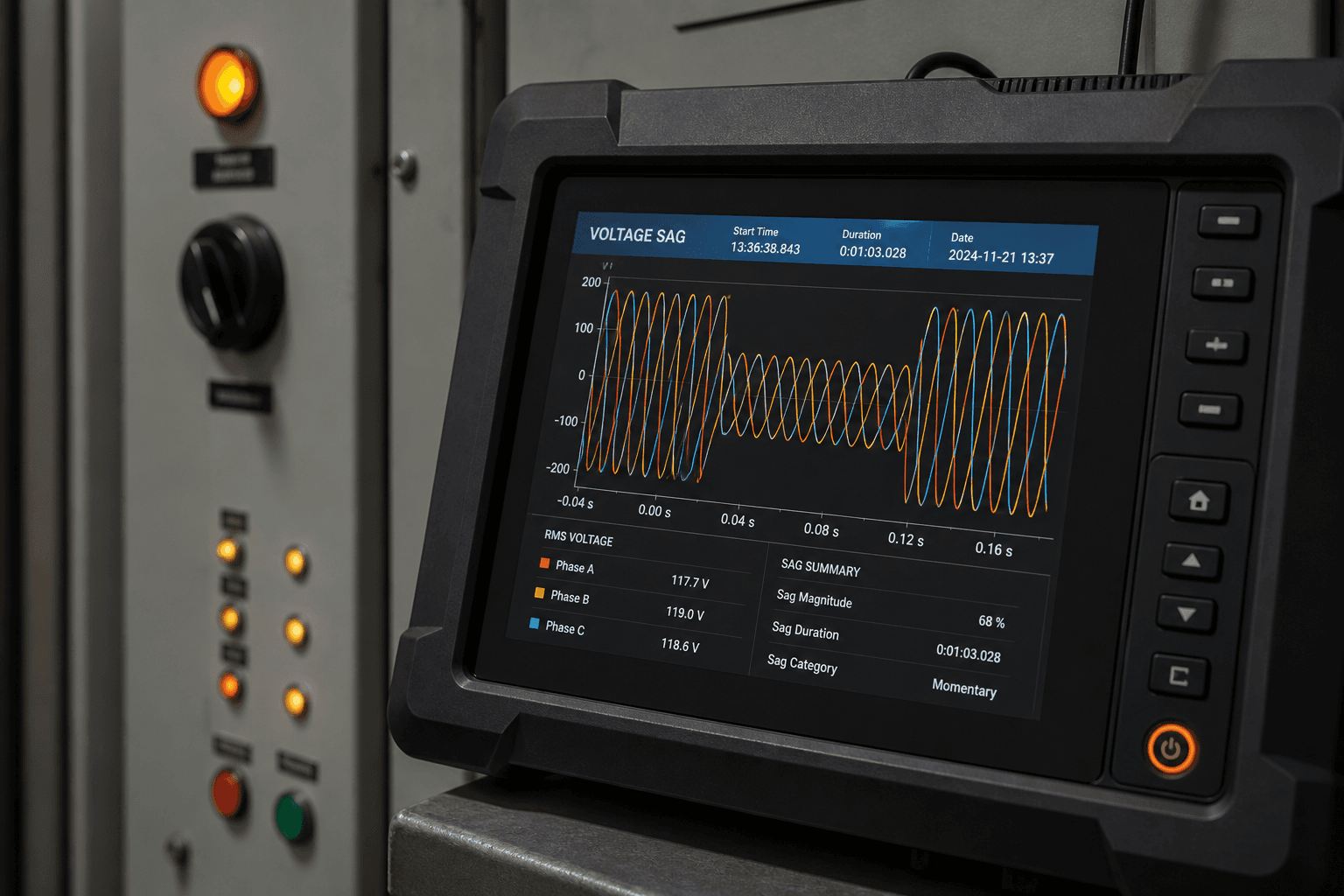

Olay caption’ı PQ-221: ‘sadece bir blink’ olmayan dalga formu

Olay: PQ-221
Kaynak: Tesis PQ monitörü · Feeder West
Biçim: Tek dalga formu için caption sayfası. Harmonik ders kitabı değil.

---

Caption bloÄŸu

Event ID: PQ-221
Type: voltage sag
Retained voltage: ~72% Vnom
Duration: 180 ms
Phase: A-B ağır
Time: 14:03:11 yerel
Upstream: utility reclose şüphesi

Süre boşsa her departman ayrı hikâye uydurur.

---

Kim hissetti

| Ada / yük | Etki | Ride-through sınıfına göre beklenen mi? | | --- | --- | --- | | Paketleme VFD’leri | Trip | Hayır — sınıf eksik tanımlı | | UPS proses adası 2 | Tuttu | Evet | | PLC kabini (ada dışı) | Brown reboot | Öngörülebilir başarısızlık | | Abatement | Trip → tool abort | UPS listesinde yok |

---

Aynı gün duyulan yanlış anlatılar

1. “Blink — yok say.” (VFD’ler için 180 ms yok sayılmaz.)
2. “Her şeye daha büyük UPS.” (Shed / sınıf gözden geçirmesi yok.)
3. “Utility arızası — bizim sorunumuz değil.” (Ride-through sınıfı sizin.)

---

Caption → aksiyonlar

1. PQ-221’i dalga formu + yük etkileriyle tek pakette dosyala.
2. Paketleme VFD ride-through’unu yeniden sınıfla veya kontrolleri adaya al.
3. Abatement’ı kritik bağımlı listesine koy (UPS ada mantığı).
4. Süre yazmadan “blink” diye ticket kapatmayı bırak.

Olay ID’leri koridor mitolojisini yener.

---

Komşu çitler

Black-start senaryoları şebeke kaybı karar tatbikatını sahiplenır. UPS kademe yazıları dip ağaçlarını sahiplenır. Fatura otopsileri tarife satırlarını sahiplenır. PQ-221 kanıt olarak tek sag’i sahiplenır. Caption sayfasını atlamak için ikinci jeneratör fonlamayın.

---

Kapanış

Caption’sız dalga formu sanattır. Aksiyon’suz caption arşivdir. PQ-221 ikisine de ihtiyaç duyar—yoksa bir sonraki sag hurdayı yeniden basar.
