Atomik katman birikimi (ALD), prekürsör ve reaktan maruziyetlerini dönüşümlü uygulayarak filmleri bir seferde monokatmanın bir kesri kadar büyütür. Kimya, her darbenin kontrollü, doyurucu bir doz verdiğini varsayar. Bu varsayım, prekürsör ampulden tutarsız çıktığında—sıvı çok soğuk olduğunda, headspace basıncı kararsız olduğunda veya dağıtım borusunun bir bölümü yoğuşma noktasının altına düştüğünde—çöker.
CMP pad’leri, sputter hedefleri ve plazma ash uç noktaları farklı sarf ve proses hikâyeleridir. Bu yazı, proses penceresinin parçası olarak ALD (ve yakından ilişkili pulsed CVD) için prekürsör dağıtım donanımını ele alır.
Tool’un gaz kutusundan istediği

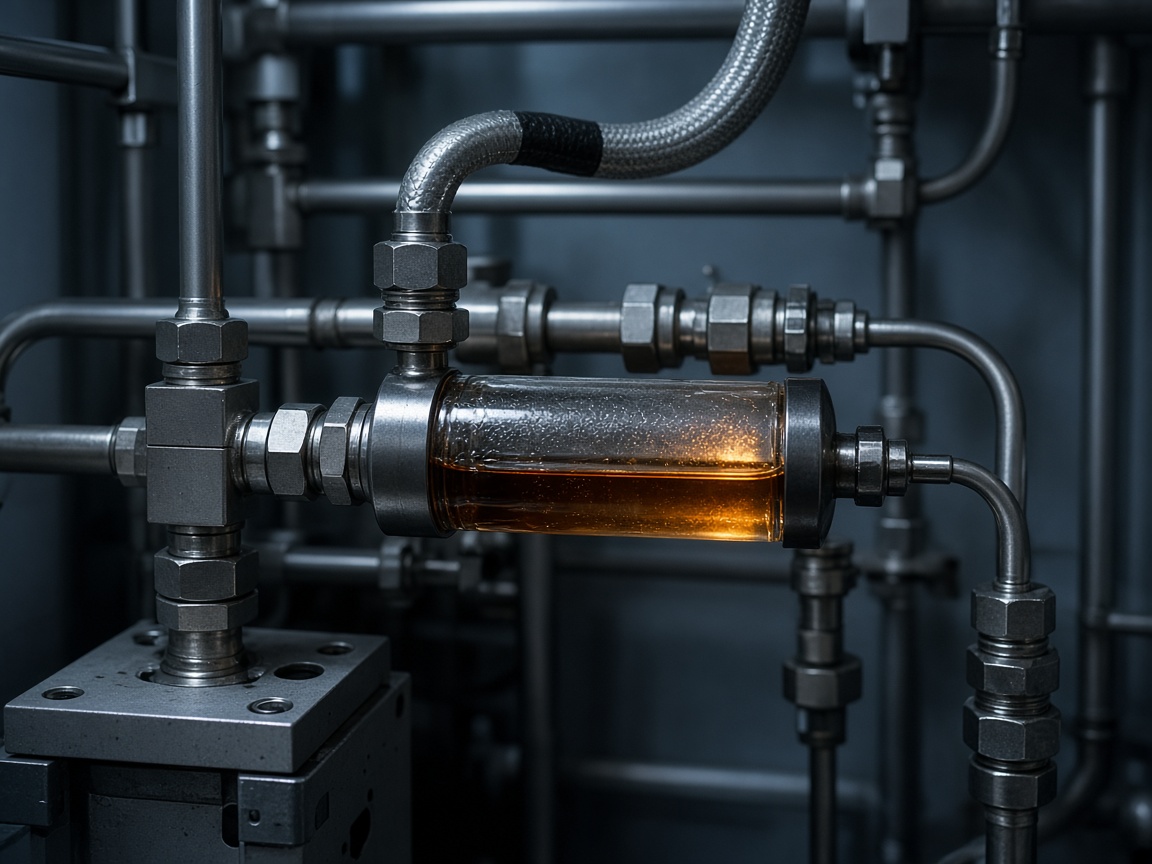

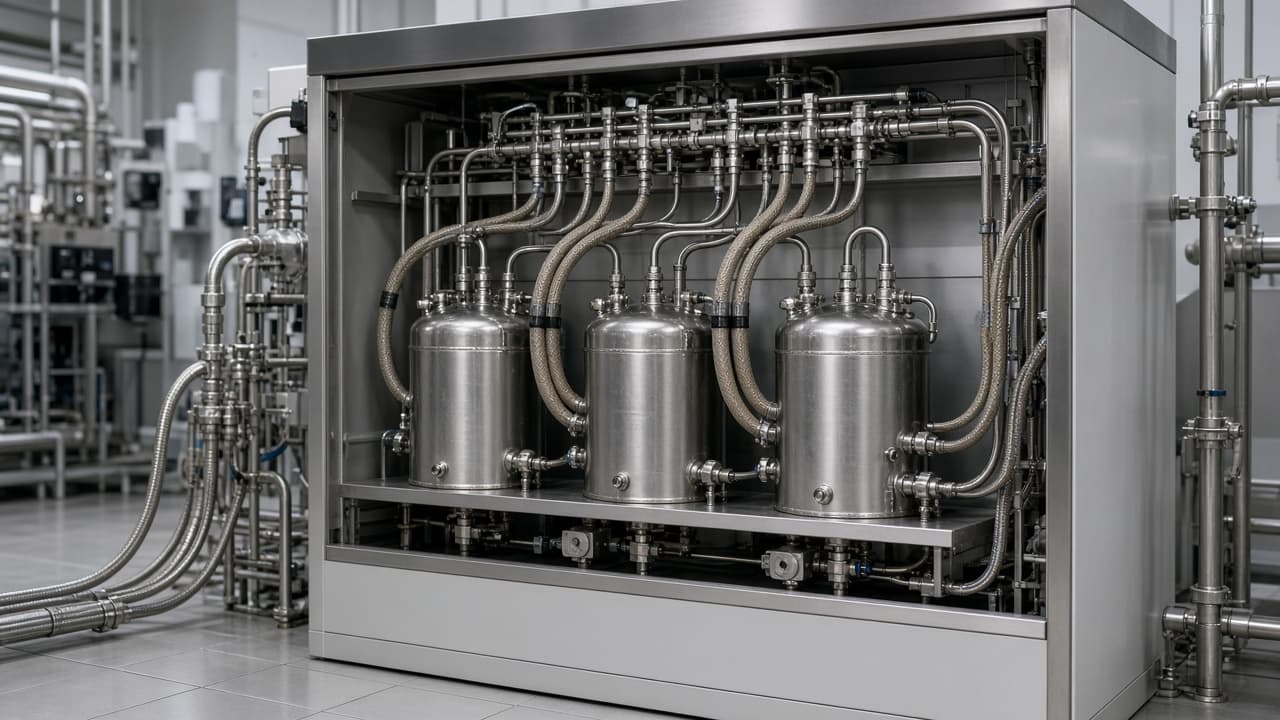

Birçok sıvı prekürsör, sıcaklık kontrollü ampullerde veya bubbler’larda tutulur. Buhar, chamber enjektörlerine ulaşana kadar buhar kalması için ısıtmalı hatlardan manifolda çekilir veya taşınır. Ampul sıcaklığı kayarsa buhar basıncı değişir ve darbe boyutu da değişir. Isıtmalı hatta soğuk bir fittings veya arızalı bir iz bölgesi varsa prekürsör yoğuşabilir, ardından patlamalar halinde yeniden buharlaşabilir—rastgele kalınlık veya bileşim gürültüsü gibi görünen doz sivri uçları üretir.
Taşıyıcı gaz debisi, vana zamanlaması ve purge verimi hâlâ önemlidir. Bunlar sıvının ve yolun termal kontrolünün yerini tutmaz.
Dozu koruyan bakım ve MoC alışkanlıkları
- Ampul sıcaklık denetleyicilerini ve hat ısı-iz bölgelerini proses-kritik enstrümanlar gibi ele alın: chamber basıncıyla aynı ciddiyetle kalibre edin, alarm verin ve trendleyin.
- Herhangi bir gaz kutusu yenilemesinden sonra, prekürsör yolundaki her bağlantıda ısı izlemesi ve yalıtım sürekliliğini doğrulayın—yalnızca ampul gövdesinde değil.
- Dağıtım yöntemi sıvı seviyesine veya yüzey alanına duyarlıysa, prekürsör lotlarını ve ampul dolum seviyelerini MoC altında değiştirin.
- ALD reçete tablosunu yeniden yazmadan önce kalınlık veya bileşim SPC kaymalarını gaz kutusu sıcaklık ve debi trendleriyle ilişkilendirin.
OEM kılavuzları kimya ve donanım kuşağına göre değişir; tesis penceresi yine o tool ailesine aittir. Dağıtım sıcaklığı kayıtları eksikse, kalınlık kayması araştırmaları eksik kanıtla başlar.
Film büyümesi kimyasaldır. Doz, reçete özet ekranında değil, ampulde ve ısıtmalı hatta başlar.
