ABF kapasitesi kaç organik alttaşın sevkiyat edileceğini belirler. Cam çekirdekler sonraki form faktörünü kovalar. CoWoS ve panel hatları montaj verimini yarıştırır. Paket test ve burn-in OSAT’tan çıkanı tarar. “İyi” bir alttaş lotunu montaj firesine çeviren şey hâlâ geometridir: büyük AI paketlerinde litografi, bağlama veya chip-attach pencerelerini kıran warpage ve düzlük.

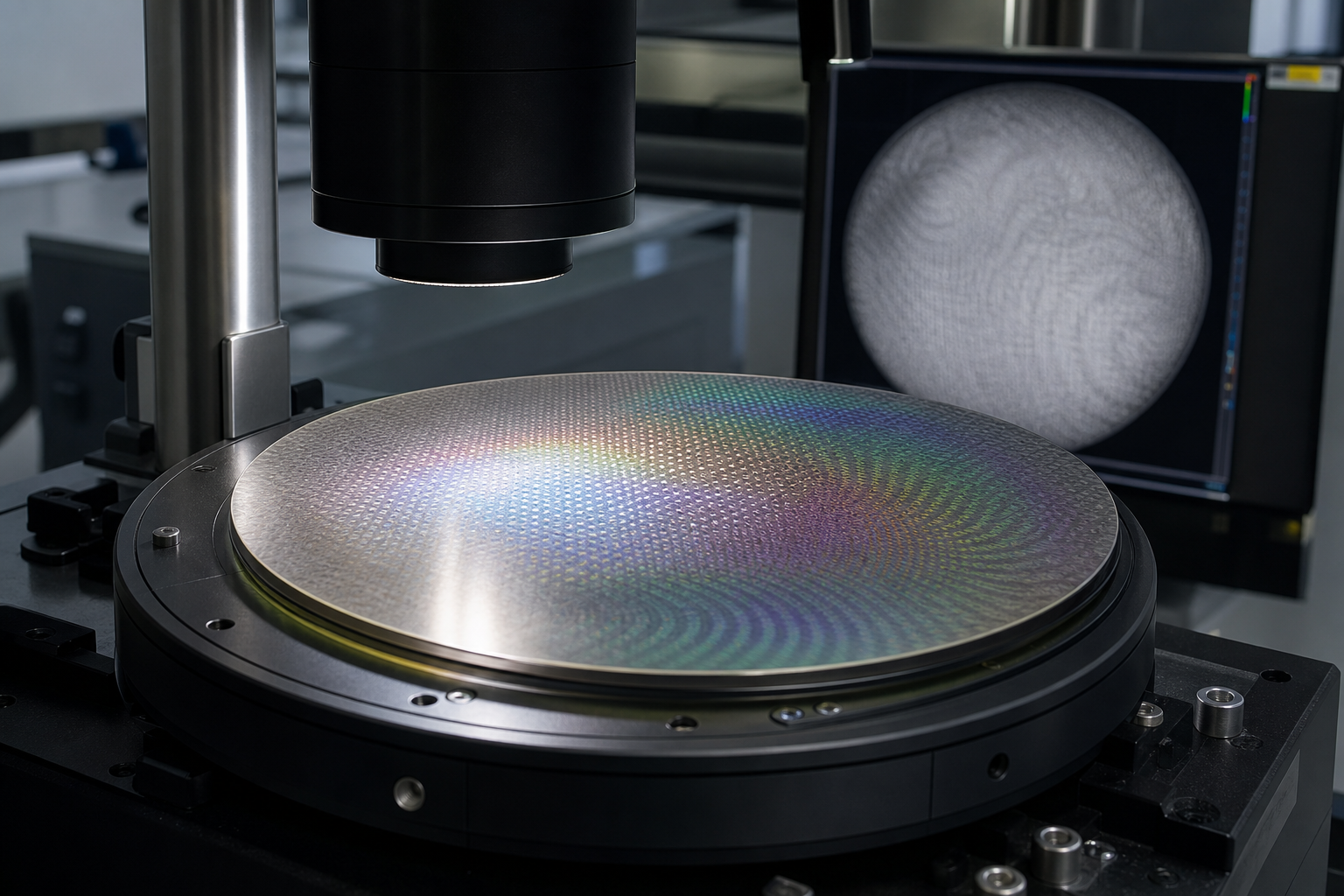

Warpage metrolojisi ve proses kontrolü—strip ve panel akışında shadow moiré, konfokal ve ilgili yöntemler—lab merakından, verime bağlı sayısal limitleri olan üretim kapısına geçiyor.
Endüstriyel nokta önemli sıcaklıkta montaj düzlük penceresinde kalan alttaştır. Warpage SPC’sini yok sayan kapasite genişlemesi fireyi daha hızlı üretmenin yoludur.
Taşıyıcı seni dövmek için yeterince büyükken
Paket ve panel boyutları büyüdükçe CTE uyumsuzluğu ve proses ısıl geçmişi taşıyıcıları eski strip pratiklerinin zorlamadığı şekillere büker. Yararlı kontrol yayınlayan ekipler mikron ve sıcaklık noktalarıyla konuşur—“oda sıcaklığında düz görünüyor” ile değil. Reflow veya bağlama sıcaklığını yok sayan oda sıcaklığı haritaları yaygın sahte rahatlıktır.
Proses-ilgili sıcaklıkta ölçüm, tek soğuk anlık görüntüden iyidir.
Büyük bir AI organik paketini ramp eden anonimleştirilmiş bir OSAT, hem incoming hem post-desmear kontrol noktalarında warpage limitlerini zorunlu kılıp hot lot’ları “kullanımı koru diye koşturma” yerine bloke edince die-attach ve bond fail’lerini kesti. Alttaş tedarikçisi hâlâ önemliydi—ama saha geometriyi aşağı akışın sorunu olmaktan çıkardı.
Warpage kontrolünün gerçekten değiştirdiği
- Incoming ve proses içi kapılar — Net hold kurallarıyla sayısal düzlük limitleri.
- Isıl geçmiş disiplini — Bake, desmear ve cure profillerinin geometri sahibi sayılması.
- Tedarikçiye geri bildirim — Yalnız suç değil, ABF/proses ince ayırımı süren lot haritaları.

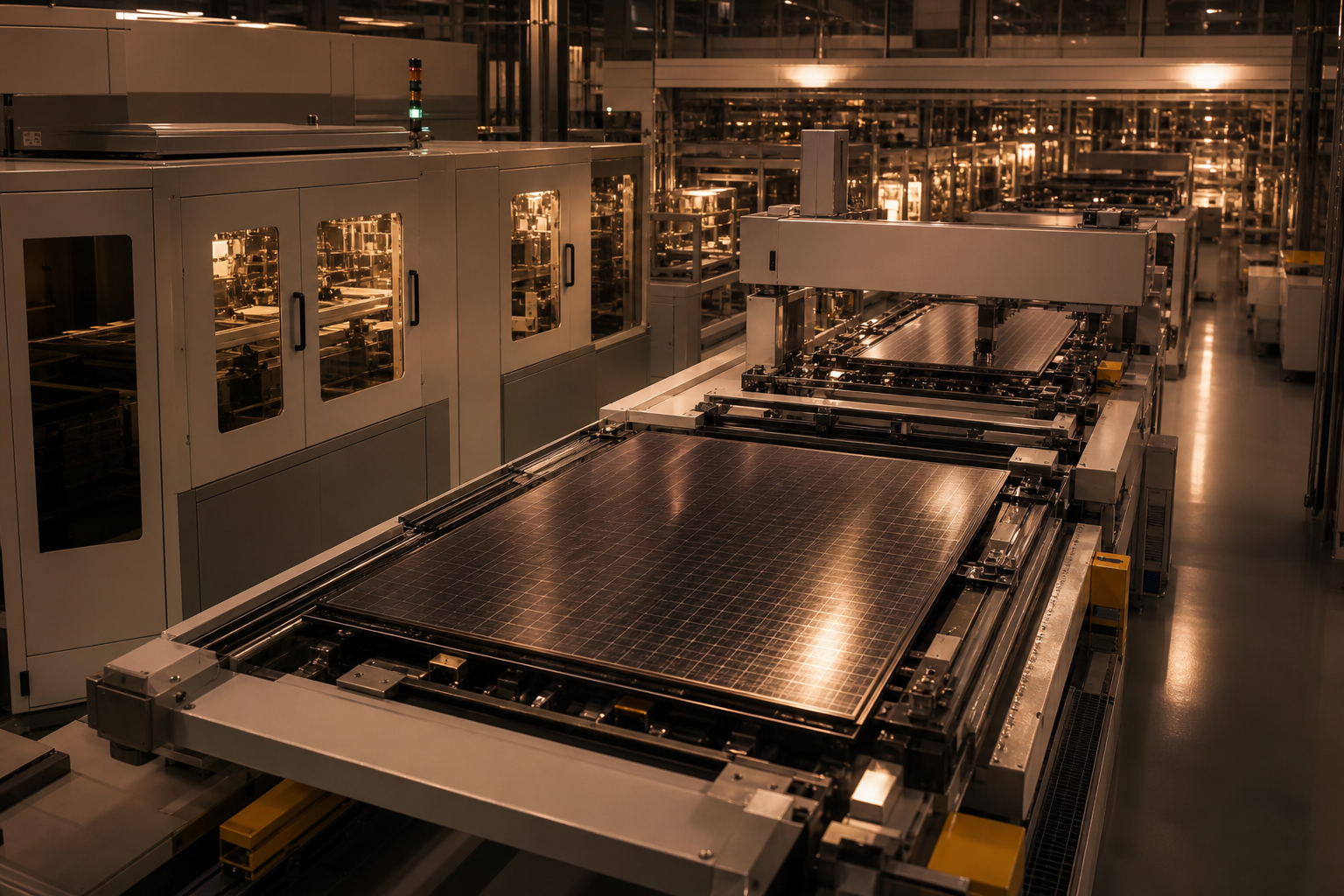

Panel ve büyük-strip akışları metroloji kapasitesini verim planının parçası yapar.
Hâlâ “gizemli verim kaybı” gibi görünen başarısızlıklar
Yalnız ortamda ölçmek. Organik warpage SPC’si hâlâ kabile bilgisiyken cam pilotları satın almak. Paket ATE kapasitesini alttaş geometri kontrolüyle karıştırmak—test elektriksel fail bulur; düz taşıyıcı icat etmez.
Bu yalnız ABF fabrika sayısı, cam çekirdek pazarlama, hibrit-bağ HBM verimi, UCIe uyumu veya burn-in soket yol haritası değildir. Aynı yol haritasında başka kapıları belirlerler.
Sonraki paket rampasında izlenecekler
- Montaj verimine bağlı warpage SPC panoları—yetim metroloji raporları değil.
- Panel hatlarının örnekleme tiyatrosundan kaçınacak kadar metroloji verimi fonlayıp fonlamadığı.
- Düzlük sahipliğini sürekli tutan çift malzeme stratejileri (şimdi organik, sonra cam).
Alıcı kontrol listesi (kısa)
- Spec sıcaklığı — Limit hangi °C’de tanımlı ve ölçülü?
- Hold yetkisi — Metroloji yönetici tiyatrosu olmadan lot’u durdurabilir mi?
- Tedarikçi döngüsü — Haritalar alttaş hattının eyleyebileceği formatta dönüyor mu?
- Kapasite matematiği — Metroloji takt’ı bonder takt ile aynı modelde mi?
Alttaş tonları CapEx slaytlarını alır. Warpage mikronları hangi tonların sevkiyat edilebilir AI paketi olacağına sıkça karar verir.
