Analog ve fieldbus döngüler proses kararsızlığı gibi duran şekilde düşer: titreyen seviye, büyük motor kalkınca sıçrayan termokupl, kaynak koridorunda kilit kaybeden Coriolis. Verici çoğu zaman iyidir. Kablo kalkanı iki uçtan bağlıdır, veya iki uçtan da boştadır, veya yanlış bara inmiştir. Kalkan üzerinde akım akar. Döngü onu alır. Birisi DCS’te filtreyi açar ve bitti der.
Bu bir OT siber güvenlik envanteri değildir ve özel 5G denemesi de değildir. Trey ve kabinde kalkan ile enstrüman toprak disiplinidir.
Kalkan ne içindir
Kalkan, bağlı gürültü için Faraday yoludur; birçok analog döngüde tesis standardının belirttiği referansa—genelde enstrüman toprağı veya IS toprağı—tek uçtan drenaj edilir; yüksek frekans veya üretici zorunlu şemalar istisnadır. Dolaşan akımlar için tasarım olmadan iki ucu bağlamak, kalkanı binalar veya kirli–temiz baralar arasında paralel toprak iletkeni yapar.
Uzun bırakılmış, sarılmış veya kontaktör bobininin yanındaki rastgele vidanın altına indirilmiş drain telleri antendir. Keskin trey kenarında ezilmiş folyo kalkanlar aralıklı hale gelir.

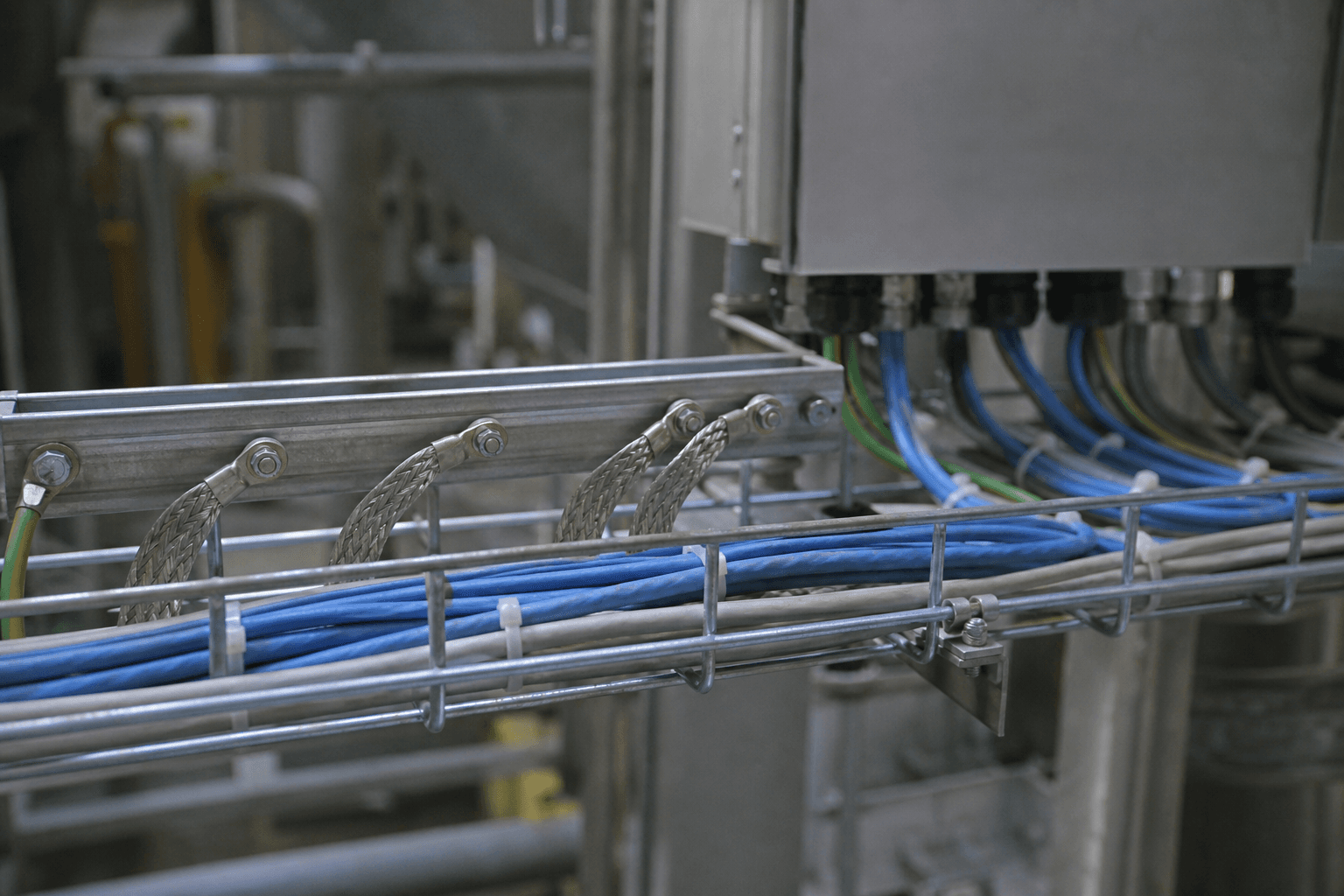

Trey ve ayırma
Ayrım olmadan aynı treyde güç ve enstrüman kalıcı gürültü kaynağıdır. Doksan derecede çaprazlama, mesafe ve özel enstrüman treyi, her brownfield genişlemesinde hâlâ bozulan eski kurallardır. VFD’ler ve kaynak besleyicileri, orijinal tasarımdan sonra “aniden” gelen komşulardır.

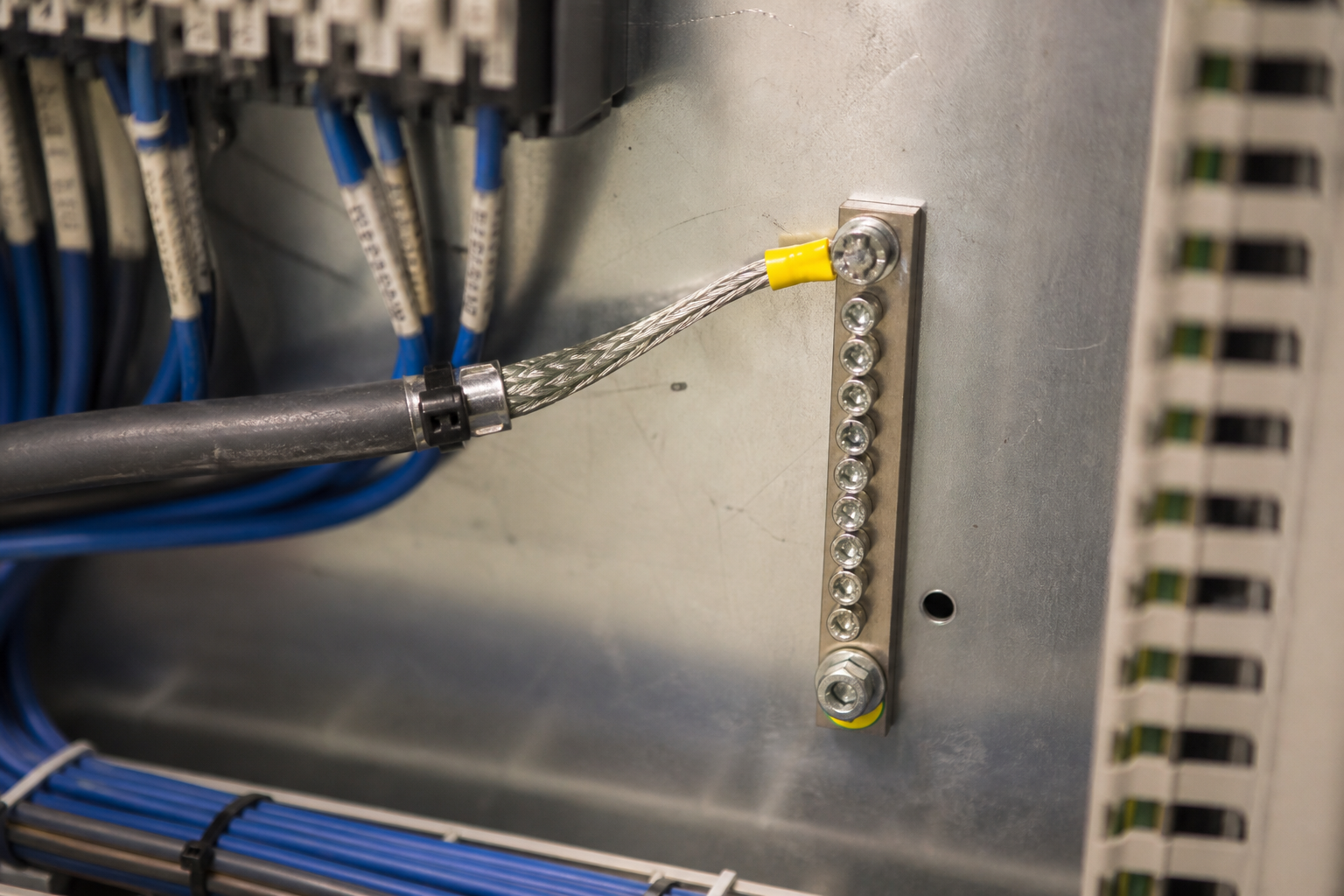

Kabinler, alışkanlıkla toprak diye kullanılan boyası kazınmış montaj plakası değil net bir enstrüman toprak barası ister. Baradan tesis IE referansına süreklilik ölçülebilir olmalıdır.
Yalanları yakalayan devreye alma kontrolleri
Filtrelemeden önce ham sayımı izlerken bilinen gürültüyü (motor kalkışı) enjekte edin veya gözleyin. Standarta göre saha veya kabin ucunda kalkan drain’ini açın; gürültü çöküyor mu bakın. Kalkanı yok sayan megger ve döngü kontrolleri bakırın sürekli olduğunu söyler, topraklamanın doğru olduğunu değil.
Tesis kuralını tek sayfada belgeleyin: kalkanlar nereye iner, nereye inmemeli, kim sapabilir. O sayfa olmadan her müteahhit yerel bir din uydurur.
Güvenilirlik toplantısının yapmayı bırakması gereken
Yalnızca belirli bir besleyici çalışırken bozulan döngü için kalıcı çözüm olarak “filtreledik”i kabul etmeyi bırakın. Kalkanı izleyin. Bağı düzeltin. Sonra filtrenin hâlâ gerekip gerekmediğine karar verin.
DCS birçok günahı ortalayabilir. Çift topraklı kalkanı dürüst yapamaz. Bir kez, doğru baraya sonlandırın; gücü enstrüman treyinden uzak tutun.
