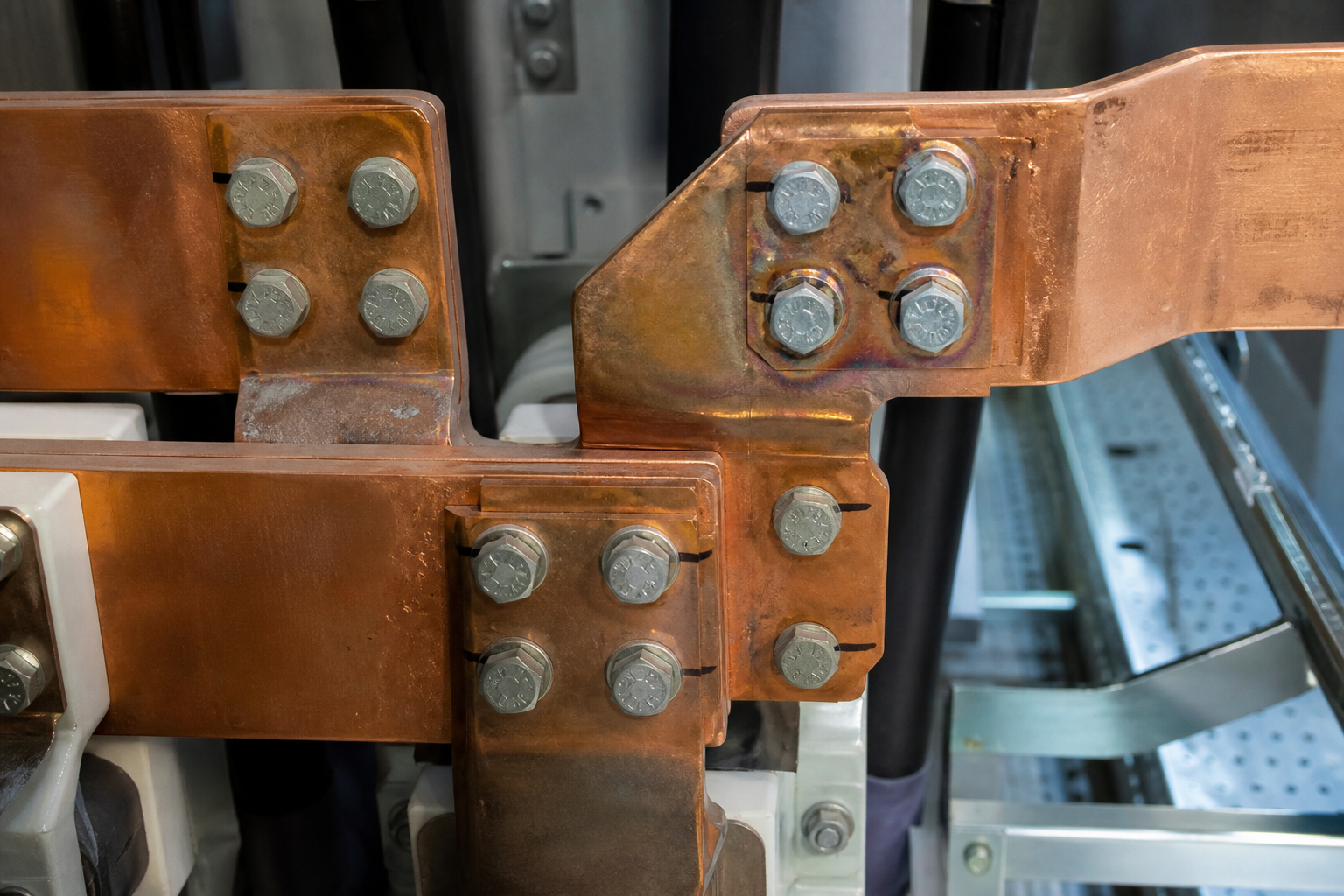

Bus duct ve civatalı bara ekleri tesisin amperlerini bir arayüz yığını üzerinden taşır: kaplama, rondela yığını, tork ve hizalama. Her arayüz bir kontak direncidir. Tork gevşeyince, kaplama aşınınca, hafta sonu kesintisinde bir rondela unutulunca direnç yükselir. I²R ısı olur. Isı oksidasyonu hızlandırır. Kesici, ek açık arızalanana veya toprağa kaçana kadar normal görünen bir yük görür.
Bu bir kısmi deşarj kablo ekimi hikâyesi değildir ve bir ark flaşı etüdü yenilemesi de değildir. Civatalı bağlantının ısıl ömrüdür.
IR’ın gerçekte kanıtladığı

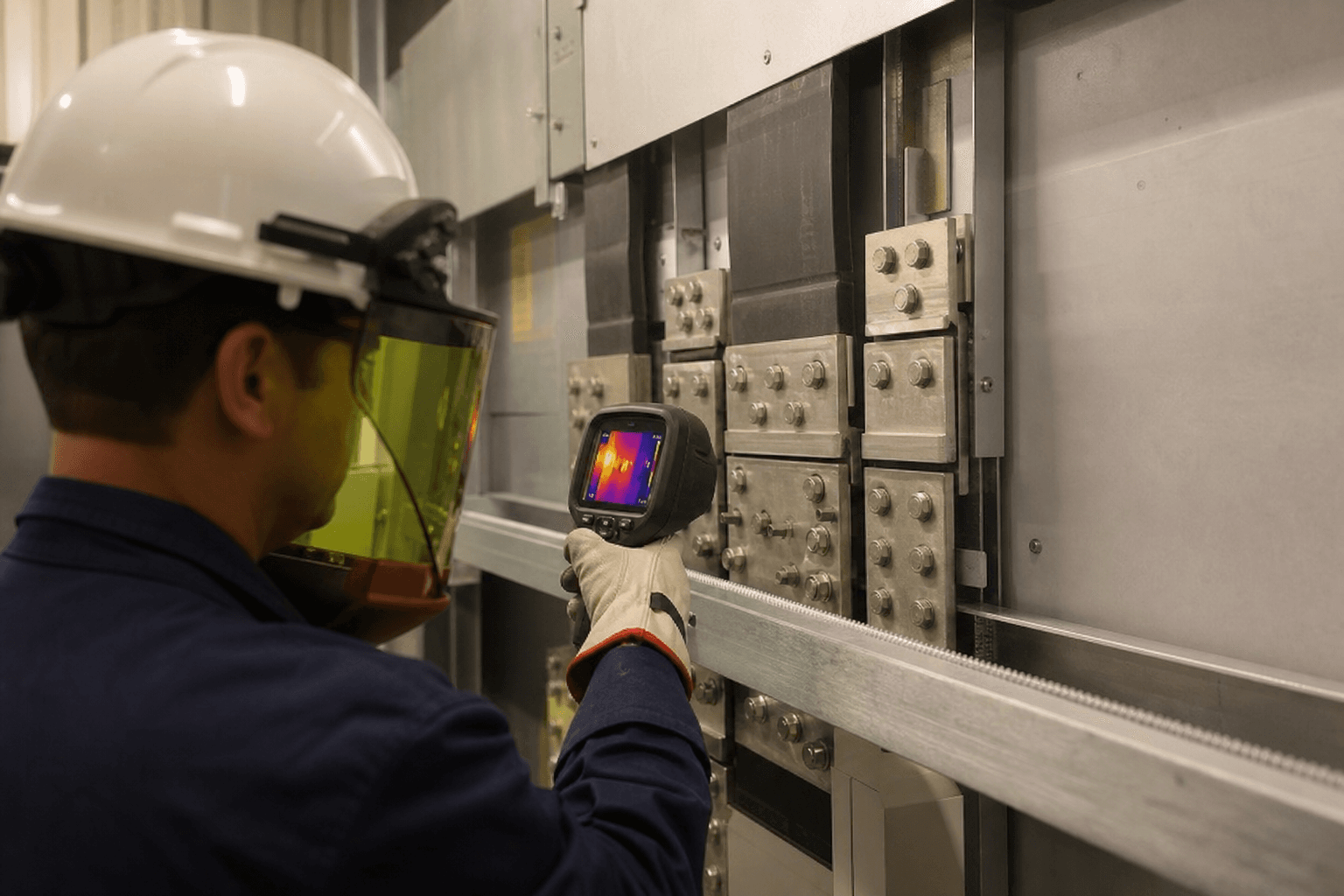

Yük altında kızılötesi termografi, ek sıcaklıklarını komşu referanslarla ve özdeş fazlarla karşılaştırır. Aynı akımda komşularından 20–30 K sıcak olan bir ek merak değil bulgudur. Yük önemlidir: %30 yükte yapılan etüt %80’de görüneni kaçırır. Görüntüyle birlikte akımı kaydedin; yoksa bir sonraki etüt eğilimlenemez.
Yayıcılık hataları hayalet uydurur. Boyalı çelikmiş gibi fotoğraflanan parlak bakır yalan söyler. Bilinen yayıcılıklı bant kullanın veya farkları dikkatle karşılaştırın. Amaç renkli PDF üretmek değil, kesinti işi için ekleri sıralamaktır.
Tork bellek değil prosestir
OEM tork değerleri temiz, kuru, doğru yığılmış bir ek varsayar. Muayenesiz yeniden tork kanıtı silebilir veya donanımı çatlatabilir. Sıcak bir ek için iş paketi şunları içermelidir: enerjisizleştir, kaplama ve donanımı incele, temizle, hasarlı parçaları değiştir, spec’e göre monte et, kalibre anahtarla torkla, işaretle ve yüke dönüşten sonra yeniden IR.
Alüminyum bara kendi donanım ve bileşik kurallarını ister. Çelik rondelaları karıştırmak ve Belleville’leri unutmak, tesislerin her kesintide aynı sıcak noktayı yeniden yaratmasıdır.
Etütlerin ait olduğu yer
Ana hatların yıllık IR’ı bir başlangıçtır. Herhangi bir bara işinden sonra, besleyicide ağır bir arızadan sonra ve tesis sıcakta sert yüklüyorsa yaz zirvesinden önce etüt ekleyin. Dirsekleri, fişleri ve flanşlı ekleri kapsayın—ellerin acele ettiği yerler.
O hattın IR geçmişi olmadan “bara arızası” diyen bir trip raporu, olmak zorunda olmayan bir sürprizdir. Kontak direnci tesis hâlâ çalışırken ısı olarak ölçülebilir. O pencereyi kullanın.
